H3YN-□-B

ソリッドステート・タイマ

H3YN-□-B

制御盤の価値を高める“Value Design for Panel”対応商品。形H3Yと同形状でマルチ時間レンジ・ マルチ動作モードを実現

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

(単位:mm)

タイマ本体

表面取りつけ(プラグイン端子)

形H3YN-2-B
形H3YN-21-B

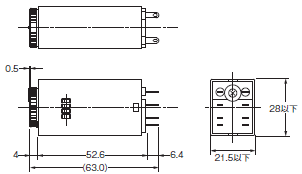

H3YN-□-B 外形寸法 2

表面取りつけ(プラグイン端子)

形H3YN-4-B
形H3YN-41-B
形H3YN-4-Z-B
形H3YN-41-Z-B

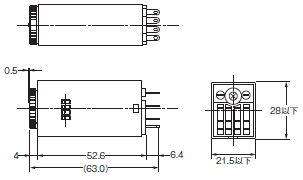

H3YN-□-B 外形寸法 3

ソケット取りつけ時の寸法

H3YN-□-B 外形寸法 4

注1. 取りつけ方向の制限はありません。
   2. 形H3Y-□-B、H3YN-□-Bの場合は、必ず形PYF-□-PU-Lをご使用ください。
*2. ( )内は、形H3Y-4-B、形H3YN-4-B/-41-B、形H3YN-4-Z-B/-41-Z-Bへの接続ソケットです。
*3. 支持レール形PFP-□N使用時の値です。
   形PFP-□N2使用時は+9mmされます。

オプション(別売)

保持金具

形H3Y-□-B/H3YN-□-Bシリーズ(形PYF-□-PU-L用)
形Y92H-3
(2本が1セットになっています)

H3YN-□-B 外形寸法 6

接続ソケット(別売)

形H3Y-□-B/H3YN-□-Bシリーズ 表面接続ソケット

形PYF-08-PU-L

H3YN-□-B 外形寸法 9

形PYF-14-PU-L

H3YN-□-B 外形寸法 10

レール取りつけ用別売品

支持レール

形PFP-100N
形PFP-50N

H3YN-□-B 外形寸法 12

*( )は形PFP-50Nの寸法です

支持レール

形PFP-100N2

H3YN-□-B 外形寸法 14

エンドプレート

形PFP-M

H3YN-□-B 外形寸法 15

スペーサ

形PFP-S

H3YN-□-B 外形寸法 16
