（単位：mm）

タイマ本体

表面取りつけ（プラグイン端子）

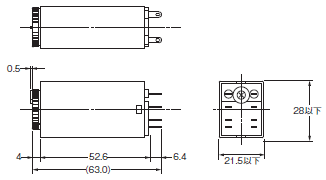

形H3Y-2-B

H3Y-□-B 外形寸法 2

表面取りつけ（プラグイン端子）

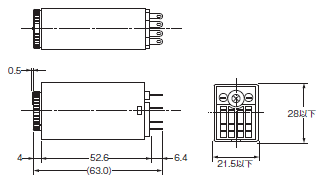

形H3Y-4-B

H3Y-□-B 外形寸法 3

ソケット取りつけ時の寸法

H3Y-□-B 外形寸法 4

注1. 取りつけ方向の制限はありません。
   2. 形H3Y-□-B、H3YN-□-Bの場合は、必ず形PYF-□-PU-Lをご使用ください。
＊2. （　）内は、形H3Y-4-B、形H3YN-4-B/-41-B、形H3YN-4-Z-B/-41-Z-Bへの接続ソケットです。
＊3. 支持レール形PFP-□N使用時の値です。
　　 形PFP-□N2使用時は＋9mmされます。

オプション（別売）

保持金具

形H3Y-□-B/H3YN-□-Bシリーズ（形PYF-□-PU-L用）
形Y92H-3
（2本が1セットになっています）

H3Y-□-B 外形寸法 6

接続ソケット（別売）

形H3Y-□-B/H3YN-□-Bシリーズ 表面接続ソケット

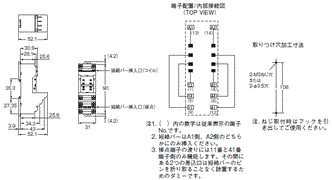

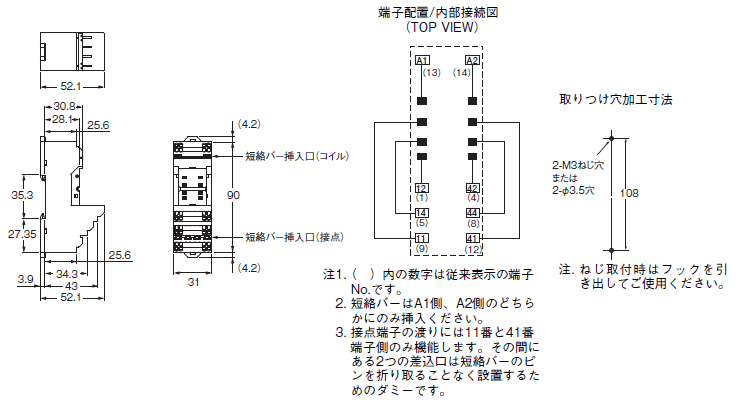

形PYF-08-PU-L

H3Y-□-B 外形寸法 9

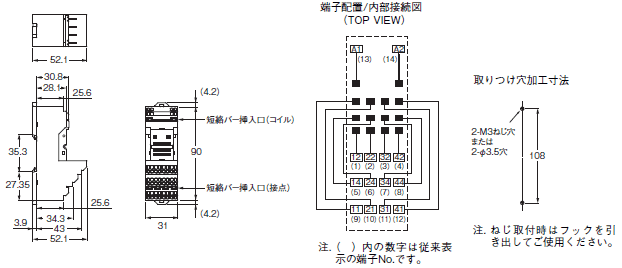

形PYF-14-PU-L

H3Y-□-B 外形寸法 10

レール取りつけ用別売品

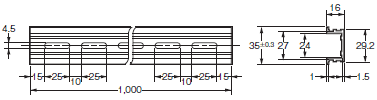

支持レール

形PFP-100N
形PFP-50N

H3Y-□-B 外形寸法 12

＊（ ）は形PFP-50Nの寸法です

支持レール

形PFP-100N2

H3Y-□-B 外形寸法 14

エンドプレート

形PFP-M

H3Y-□-B 外形寸法 15

スペーサ

形PFP-S

H3Y-□-B 外形寸法 16
