XW5T-P

DINレール端子台 プッシュインタイプ

XW5T-P

制御盤の価値を高める“Value Design for Panel”対応商品。制御盤の小型化、省工数を実現するプッシュインPlus端子台

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

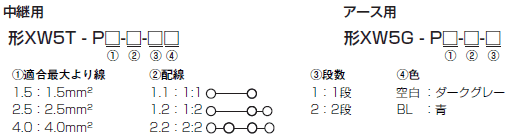

形式構成

XW5T-P 種類/価格 1

種類/標準価格

種類 製品
タイプ
公称
断面積
(mm2
段数 接続線数
(一段
につき)
質量
(g)
形式 標準
価格
(¥)
中継用 標準
端子台
1.0 1 2 ダーク
グレー
3.3 形XW5T-P1.5-1.1-1 66
2.5 1 2 6.3 形XW5T-P2.5-1.1-1
4.0 1 2 8.4 形XW5T-P4.0-1.1-1 93
1.0 1 2 3.3 形XW5T-P1.5-1.1-1BL 66
2.5 1 2 6.3 形XW5T-P2.5-1.1-1BL
4.0 1 2 8.4 形XW5T-P4.0-1.1-1BL 93
多段
端子台
1.0 2 2 ダーク
グレー
6.5 形XW5T-P1.5-1.1-2 194
2.5 2 2 12.5 形XW5T-P2.5-1.1-2 215
4.0 2 2 16.5 形XW5T-P4.0-1.1-2 255
1.0 2 2 6.5 形XW5T-P1.5-1.1-2BL 194
2.5 2 2 12.5 形XW5T-P2.5-1.1-2BL 215
4.0 2 2 16.5 形XW5T-P4.0-1.1-2BL 255
多線式
端子台
1.0 1 3 ダーク
グレー
4.1 形XW5T-P1.5-1.2-1 96
2.5 1 3 8.2 形XW5T-P2.5-1.2-1 106
4.0 1 3 10.8 形XW5T-P4.0-1.2-1 125
1.0 1 3 4.1 形XW5T-P1.5-1.2-1BL 96
2.5 1 3 8.2 形XW5T-P2.5-1.2-1BL 106
4.0 1 3 10.8 形XW5T-P4.0-1.2-1BL 125
1.0 1 4 ダーク
グレー
4.9 形XW5T-P1.5-2.2-1 121
2.5 1 4 10.4 形XW5T-P2.5-2.2-1 133
4.0 1 4 13.4 形XW5T-P4.0-2.2-1 158
1.0 1 4 4.9 形XW5T-P1.5-2.2-1BL 121
2.5 1 4 10.4 形XW5T-P2.5-2.2-1BL 133
4.0 1 4 13.4 形XW5T-P4.0-2.2-1BL 158
アース用 標準
端子台
1.0 1 2 緑/黄 4.7 形XW5G-P1.5-1.1-1 255
2.5 1 2 9.9 形XW5G-P2.5-1.1-1
4.0 1 2 11.8 形XW5G-P4.0-1.1-1 290
多段
端子台
1.0 2 2 8.1 形XW5G-P1.5-1.1-2 590
2.5 2 2 16.6 形XW5G-P2.5-1.1-2 645
4.0 2 2 20.8 形XW5G-P4.0-1.1-2 765
多線式
端子台
1.0 1 3 5.5 形XW5G-P1.5-1.2-1 300
2.5 1 3 11.6 形XW5G-P2.5-1.2-1 330
4.0 1 3 14.1 形XW5G-P4.0-1.2-1 390
1.0 1 4 6.3 形XW5G-P1.5-2.2-1 370
2.5 1 4 13.8 形XW5G-P2.5-2.2-1 405
4.0 1 4 16.7 形XW5G-P4.0-2.2-1 480

アクセサリ

短絡バー

形XW5T-P1.5-□用

外観 極数 形式* 標準価格
(¥)
用途説明
3480_lu_3_1 2 赤(RD)
青(BL)
黄(YL)
形XW5S-P1.5-2□ 71 端子台間の渡り配線用金具です。
3 形XW5S-P1.5-3□ 85
4 形XW5S-P1.5-4□ 95
5 形XW5S-P1.5-5□ 160
10 形XW5S-P1.5-10□ 310

*形式中の□内には被覆色の記号が入ります。□色指定:RD=赤、BL=青、YL=黄

形XW5T-P2.5-□用

外観 極数 形式* 標準価格
(¥)
用途説明
3480_lu_4_1 2 赤(RD)
青(BL)
黄(YL)
形XW5S-P2.5-2□ 78 端子台間の渡り配線用金具です。
3 形XW5S-P2.5-3□ 94
4 形XW5S-P2.5-4□ 105
5 形XW5S-P2.5-5□ 176
10 形XW5S-P2.5-10□ 340

*形式中の□内には被覆色の記号が入ります。□色指定:RD=赤、BL=青、YL=黄

形XW5T-P4.0-□用

外観 極数 形式* 標準価格
(¥)
用途説明
3480_lu_5_1 2 赤(RD)
青(BL)
黄(YL)
形XW5S-P4.0-2□ 90 端子台間の渡り配線用金具です。
3 形XW5S-P4.0-3□ 120
4 形XW5S-P4.0-4□ 175
5 形XW5S-P4.0-5□ 210
10 形XW5S-P4.0-10□ 350

*形式中の□内には被覆色の記号が入ります。□色指定:RD=赤、BL=青、YL=黄

ラベル

外観 適合端子台 形式 標準
価格
(¥)
最小発注単位
(シート)
(1シートあたり
の数量)
用途説明
3480_lu_6_1 形XW5T-
P1.5-□
形XW5Z-P1.5LB1 1,450 5
(天面用1シート/
102ピース)
配線識別用です。
(材質:PA樹脂、無地)
形XW5Z-P1.5LB2 1,400 5
(側面用1シート/
108ピース)
形XW5T-
P2.5-□
形XW5Z-P2.5LB1 1,450 5
(天面用1シート/
72ピース)
形XW5Z-P2.5LB2 1,400 5
(側面用1シート/
72ピース)
形XW5T-
P4.0-□
形XW5Z-P4.0LB1 1,450 5
(天面用1シート/
60ピース)
形XW5Z-P4.0LB2 1,400 5
(側面用1シート/
60ピース)

注1. 天面用と側面用で形式が異なります。
 2. 3.5mm幅の2段タイプ端子台には、天面用ラベルの取り付け部がありませんので、天面用ラベルは使用できません。
 3. 市販記銘板(9.5mm 幅、0.5mm 厚のもの)は天面のみ使用可能です。側面は使用できません。使用する場合、市販のプリンタを使用できます。プリンタ形式は記銘板メーカにご確認ください。
 icon_014. ラベルの印刷ついて、詳しくはデータシートをご参照ください。
 5. 標準価格は1シートあたりの価格です。

終端板

外観 適合端子台 形式 標準価格(¥) 用途説明
3480_lu_7_1 形XW5□-P1.5-1.1-1 形XW5E-P1.5-1.1-1 32 感電防止のために
必要な部品です。
端子台を使用する際は、
以下の箇所で必ず装着
してください。
icon_01(詳しくは、データシートを
 ご参照ください。)

・最端面(金属露出面)
・外形の異なる端子台が
 隣り合う箇所
形XW5□-P1.5-1.1-2 形XW5E-P1.5-1.1-2 46
形XW5□-P1.5-1.2-1 形XW5E-P1.5-1.2-1 33
形XW5□-P1.5-2.2-1 形XW5E-P1.5-2.2-1 37
形XW5□-P2.5-1.1-1 形XW5E-P2.5-1.1-1 33
形XW5□-P2.5-1.1-2 形XW5E-P2.5-1.1-2 51
形XW5□-P2.5-1.2-1 形XW5E-P2.5-1.2-1 37
形XW5□-P2.5-2.2-1 形XW5E-P2.5-2.2-1 41
形XW5□-P4.0-1.1-1 形XW5E-P4.0-1.1-1 33
形XW5□-P4.0-1.1-2 形XW5E-P4.0-1.1-2 60
形XW5□-P4.0-1.2-1 形XW5E-P4.0-1.2-1 43
形XW5□-P4.0-2.2-1 形XW5E-P4.0-2.2-1 49

ストッパ

外観 幅(mm) 形式 標準
価格
(¥)
用途説明
3480_lu_8_1
6 形XW5Z-EP6 53 端子台の両側に設置し、端子台がDINレール上でずれない
ようにするための部品です。

セパレートプレート

外観 幅(mm) 形式 標準
価格
(¥)
用途説明
3480_lu_9_1 12 形XW5Z-EP12 400 絶縁距離を確保するための部品です。
お客様が使用される機器の使用条件において、確保が
必要とされる空間距離、沿面距離に合わせて選定ください。
