(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

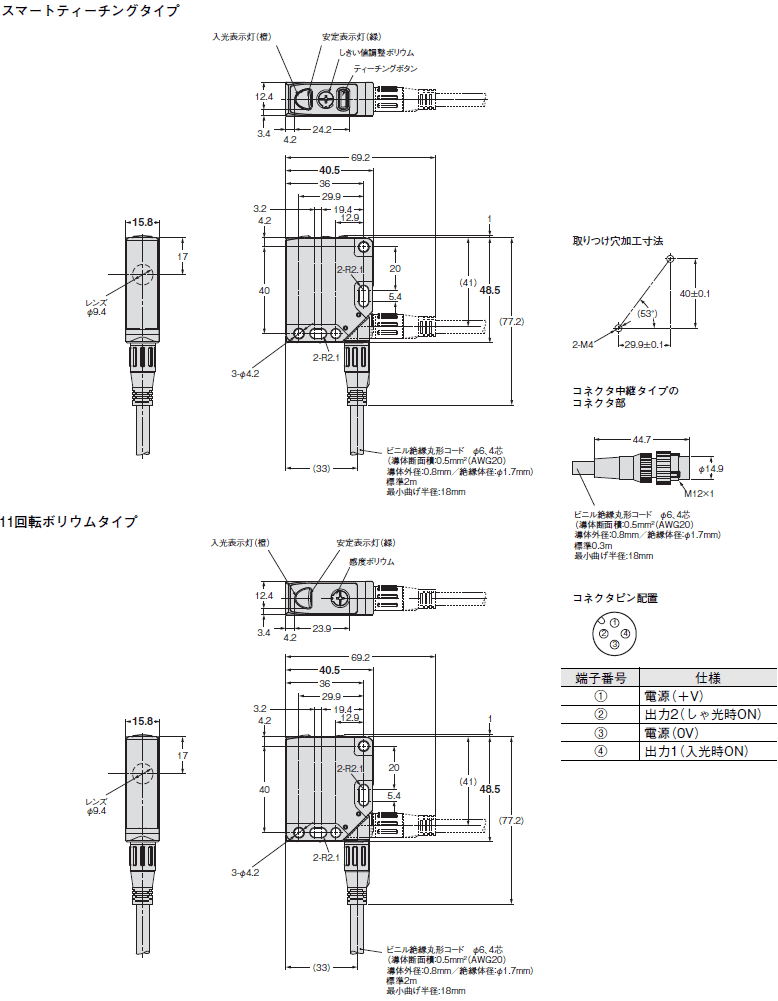

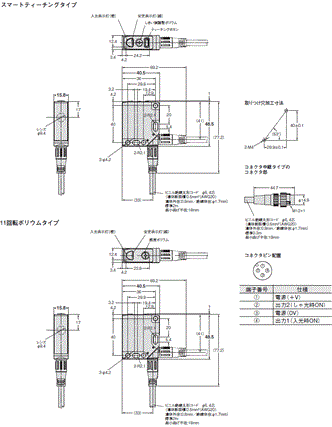

コード引き出しタイプ
形E3S-DBN1□(T)
形E3S-DBP1□(T)
コネクタ中継タイプ
形E3S-DBN3□(T)
形E3S-DBP3□(T)

E3S-DB 外形寸法 3

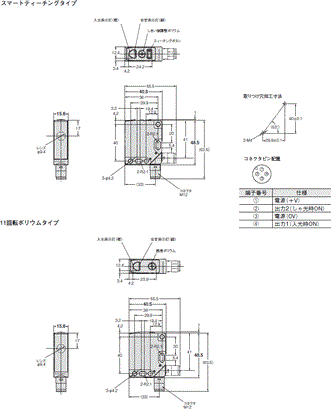

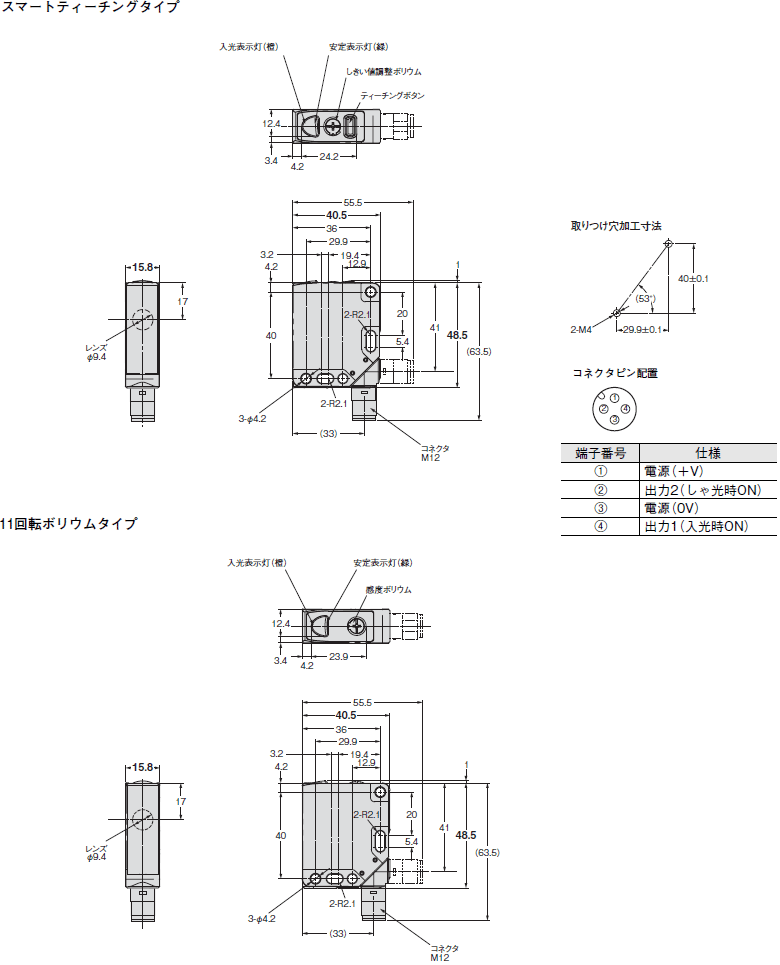

M12コネクタタイプ
形E3S-DBN2□(T)
形E3S-DBP2□(T)

E3S-DB 外形寸法 4

アクセサリ(別売)

反射板

形E39-R1S/形E39-R1K*

E3S-DB 外形寸法 7

材質:<反射面>アクリル
    <裏面>ABS
*形E39-R1Kのみ反射面にコーティング

特殊偏光反射板

形E39-RP1

E3S-DB 外形寸法 9

材質:<反射面>アクリル
    <裏面>ABS

反射板

形E39-R21

E3S-DB 外形寸法 11

材質:<反射面>メタクリル樹脂(PMMA)
    <裏面>ポリブチレンテレフタレート(PBT)

形E39-R8

E3S-DB 外形寸法 12

材質:<反射面>アクリル
    <裏面>ABS

形E39-RS10

E3S-DB 外形寸法 13

材質:<反射面>メタクリル樹脂(PMMA)

形E39-RS11

E3S-DB 外形寸法 14

材質:<反射面>メタクリル樹脂(PMMA)

取りつけ金具

形E39-L192

E3S-DB 外形寸法 16

形E39-L193

E3S-DB 外形寸法 17
