(単位:mm)

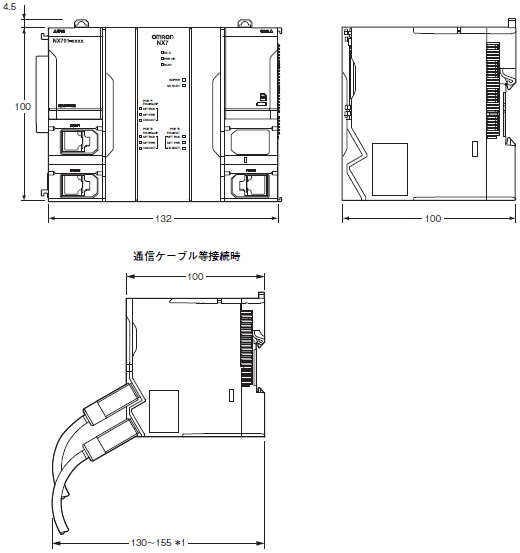

CPUユニット

形NX701-□□□□

NX701-□□□□ 外形寸法 2

*1. ユニット背面から通信ケーブルの寸法
   130mm: コネクタにMPS588-C を使用した場合
   55mm: コネクタに形XS6G-T421-1 を使用した場合
*2. 市販のUSB ケーブルの仕様によって、寸法が変わります。使用するUSB ケーブルの仕様を確認してください。

電源ユニット

形NX-PA9001

NX701-□□□□ 外形寸法 4

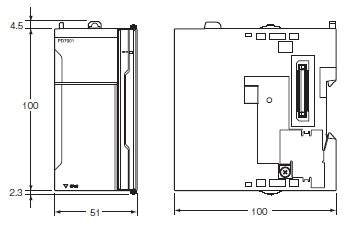

形NX-PD7001

NX701-□□□□ 外形寸法 5

エンドカバー(CPUユニットに付属)

形NX-END01

NX701-□□□□ 外形寸法 7
