・防爆構造:ExdⅡCT6
・温度等級:T6(85℃を超えて100℃以下)
・電気機器のグループ:ⅡC
・防爆構造:耐圧防爆構造d(下表太枠線内)
・危険場所(JIS C 0903および工場電気設備防爆指針参照)
第1種場所(通常の状態において、危険となるおそれのある場所)および第2種場所(異常の状態において、危険となるおそれの
ある場所)
・認定規格
小形耐圧防爆形リミットスイッチ
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
情報更新 : 2012/05/14
・防爆構造:ExdⅡCT6
・温度等級:T6(85℃を超えて100℃以下)
・電気機器のグループ:ⅡC

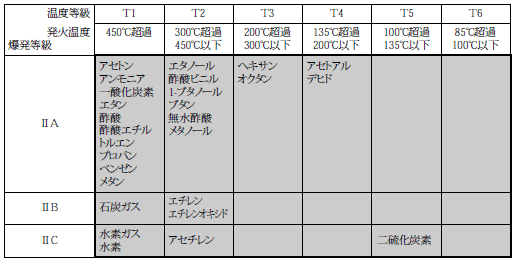

・防爆構造:耐圧防爆構造d(下表太枠線内)
・危険場所(JIS C 0903および工場電気設備防爆指針参照)
第1種場所(通常の状態において、危険となるおそれのある場所)および第2種場所(異常の状態において、危険となるおそれの
ある場所)
・認定規格
規格 | 電気機械器具防爆構造規格(耐圧防爆) |
認定番号 | 第C13122号 |
注. 上記は代表的なガスの種類を示したものであり、上記以外のものについては、“工場電気設備防爆指針”を参照ください。
定格電圧(V) | 無誘導負荷(A) | ||||
抵抗負荷 | ランプ負荷 | ||||
常時閉路 | 常時開路 | 常時閉路 | 常時開路 | ||
AC | 125
250 |
5
5 |
5
5 |
3
3 |
3
3 |
DC | 30
125 250 |
5
0.3 0.25 |
5
0.3 0.25 |
3
0.04 0.02 |
3
0.04 0.02 |
注1. 上記数値は定常電流を示す。
2. ランプ負荷とは、10倍の突入電流を有するもの。
突入電流 | 常時閉路 | 7.5A |
常時開路 | 7.5A | |
使用周囲温度 | − 10 ~+ 70℃(ただし、氷結しないこと) | |
使用周囲湿度 | 95%RH以下 |
保護構造 | JIS規格の防浸形、IEC規格のIP67 | |
寿命 * | 機械的 | 1,000万回以上 |
電気的 | 50万回以上(AC125V、1A抵抗負荷にて) | |
許容操作速度 | 1mm/s~1m/s | |
許容操作ひん度 | 機械的 | 120回/min |
電気的 | 10回/min | |
絶縁抵抗 | 各端子とアース間にて100MΩ以上(DC500Vメガにて) | |
耐電圧
(50/60Hz 1min ) |
同極端子間 | AC600V(リーク電流10mA以下) |
各端子とアース間
各端子と非充電金属部間 |
AC2,000V(リーク電流10mA以下) | |
振動 | 誤動作 | 10~55Hz 複振幅1.5mm |
衝撃 | 耐久 | 1,000m/s2以上 |
誤動作 | 300m/s2以上 |
注1. 上記は初期における値です。
2. 形式によっては、上記内容と異なる場合がありますので別途お問い合わせください。
*寿命の値は、周囲温度5~35℃、周囲湿度40~70%RHの時のものです。その他の詳細条件はお問い合わせください。
