2004/03 受注終了

WLF5-F

小形耐圧防爆形リミットスイッチ

WLF5-F

第1種、第2種危険場所で、水素防爆としても使える小型で耐圧防爆構造のリミットスイッチ。

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

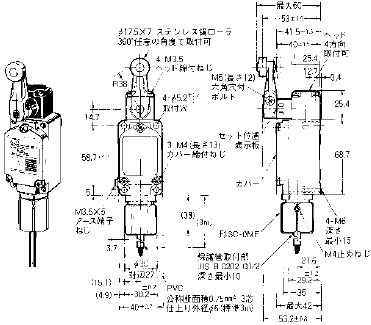

ローラ・レバー形
形WLF5H2-F

WLF5-F 外形寸法 1

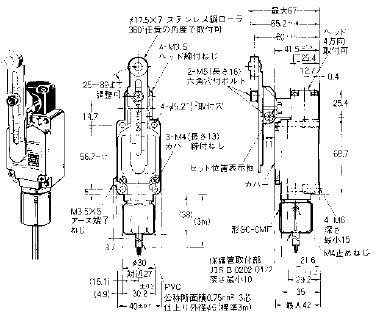

可変ローラ・レバー形
形WLF5H12-F

WLF5-F 外形寸法 2

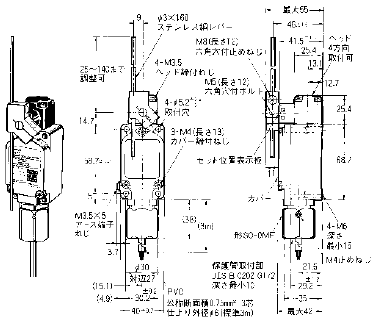

可変ロッド・レバー形
形WLF5HL-F

WLF5-F 外形寸法 3

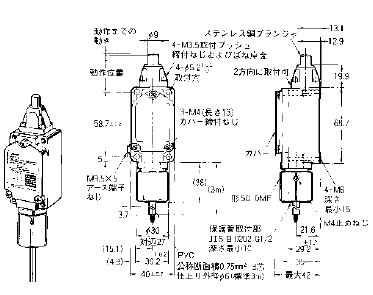

トップ・プランジャ形
形WLF5D-F

WLF5-F 外形寸法 4

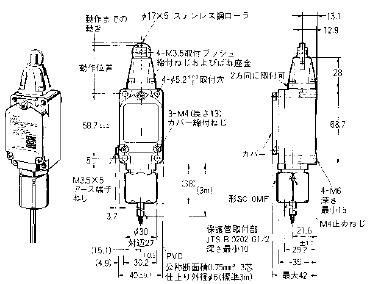

トップローラ・プランジャ形
形WLF5D2-F

WLF5-F 外形寸法 5

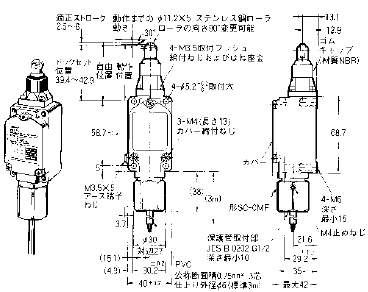

シールトップ・ローラ・プランジャ形
形WLF5D28-F

WLF5-F 外形寸法 6

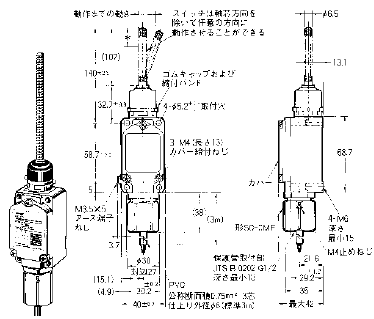

フレキシブルロッド形
形WLF5NJ-F

WLF5-F 外形寸法 7

*操作体の使用範囲は、ロッド先端からロード全長の1/3以内です。

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。
