F3SG-Rシリーズ

セーフティライトカーテン

F3SG-Rシリーズ

タフさと信頼性を兼ね備えた、標準機にふさわしい新シリーズ

※ Web特別価格提供品

トラブルシューティング

LEDの点灯状態を選ぶだけで、エラー原因と解決策を検索できます。

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

F3SG-RA Advancedタイプ

本体

セーフティライトカーテン

指検出用(最小検出物体 φ14mm)

光軸数 検出幅(mm) 形式 標準価格(¥)
15 160 形F3SG-4RA0160-14 108,000
23 240 形F3SG-4RA0240-14 142,000
31 320 形F3SG-4RA0320-14 173,000
39 400 形F3SG-4RA0400-14 205,000
47 480 形F3SG-4RA0480-14 230,000
55 560 形F3SG-4RA0560-14 260,000
63 640 形F3SG-4RA0640-14 290,000
71 720 形F3SG-4RA0720-14 320,000
79 800 形F3SG-4RA0800-14 350,000
87 880 形F3SG-4RA0880-14 380,000
95 960 形F3SG-4RA0960-14 415,000
103 1,040 形F3SG-4RA1040-14 445,000
111 1,120 形F3SG-4RA1120-14 460,000
119 1,200 形F3SG-4RA1200-14 475,000
127 1,280 形F3SG-4RA1280-14 510,000
135 1,360 形F3SG-4RA1360-14 540,000
143 1,440 形F3SG-4RA1440-14 570,000
151 1,520 形F3SG-4RA1520-14 605,000
159 1,600 形F3SG-4RA1600-14 635,000
167 1,680 形F3SG-4RA1680-14 665,000
175 1,760 形F3SG-4RA1760-14 700,000
183 1,840 形F3SG-4RA1840-14 730,000
191 1,920 形F3SG-4RA1920-14 765,000
199 2,000 形F3SG-4RA2000-14 795,000
207 2,080 形F3SG-4RA2080-14 825,000

手・腕検出用(最小検出物体 φ30mm)

光軸数 検出幅(mm) 形式 標準価格(¥)
8 190 形F3SG-4RA0190-30 81,000
12 270 形F3SG-4RA0270-30 89,000
16 350 形F3SG-4RA0350-30 95,000
20 430 形F3SG-4RA0430-30 107,000
24 510 形F3SG-4RA0510-30 119,000
28 590 形F3SG-4RA0590-30 134,000
32 670 形F3SG-4RA0670-30 146,000
36 750 形F3SG-4RA0750-30 161,000
40 830 形F3SG-4RA0830-30 173,000
44 910 形F3SG-4RA0910-30 188,000
48 990 形F3SG-4RA0990-30 200,000
52 1,070 形F3SG-4RA1070-30 220,000
56 1,150 形F3SG-4RA1150-30 230,000
60 1,230 形F3SG-4RA1230-30 245,000
64 1,310 形F3SG-4RA1310-30 260,000
68 1,390 形F3SG-4RA1390-30 275,000
72 1,470 形F3SG-4RA1470-30 295,000
76 1,550 形F3SG-4RA1550-30 310,000
80 1,630 形F3SG-4RA1630-30 325,000
84 1,710 形F3SG-4RA1710-30 340,000
88 1,790 形F3SG-4RA1790-30 355,000
92 1,870 形F3SG-4RA1870-30 375,000
96 1,950 形F3SG-4RA1950-30 390,000
100 2,030 形F3SG-4RA2030-30 405,000
104 2,110 形F3SG-4RA2110-30 420,000
108 2,190 形F3SG-4RA2190-30 435,000
112 2,270 形F3SG-4RA2270-30 450,000
116 2,350 形F3SG-4RA2350-30 470,000
120 2,430 形F3SG-4RA2430-30 485,000
124 2,510 形F3SG-4RA2510-30 500,000

アクセサリ(別売)

セーフティライトカーテン接続用ケーブル

片側コネクタケーブル *

形状 種類 ケーブル
仕様 形式 標準価格
(¥)
3403_lu_3_1 投光器用
M12コネクタ
(5ピン)、5芯
色:灰
3m 3403_lu_3_2 形F39-JG3A-L 4,000
7m 形F39-JG7A-L 6,000
10m 形F39-JG10A-L 7,000
15m 形F39-JG15A-L 10,000
20m 形F39-JG20A-L 12,000
受光器用
M12コネクタ
(8ピン)、8芯
色:黒
3m 3403_lu_3_3 形F39-JG3A-D 4,900
7m 形F39-JG7A-D 7,100
10m 形F39-JG10A-D 8,700
15m 形F39-JG15A-D 11,500
20m 形F39-JG20A-D 14,800

*投光器用・受光器用 各1本/1セットの形式もご用意しています。形式末尾の-L/-Dを除いた形式でご発注ください。
注. 20m以上の長さが必要な場合は、両側コネクタケーブル(形F39-JG□B)と組み合わせてご使用ください。

両側コネクタケーブル *

ケーブル延長用、省配線用

形状 種類 ケーブル
仕様 形式 標準価格
(¥)
3403_lu_4_1 投光器用
両側
M12コネクタ
(5ピン)
色:灰
0.5m 3403_lu_4_2 形F39-JGR5B-L 3,000
1m 形F39-JG1B-L 3,000
3m 形F39-JG3B-L 4,000
5m 形F39-JG5B-L 5,000
7m 形F39-JG7B-L 6,000
10m 形F39-JG10B-L 7,000
15m 形F39-JG15B-L 10,000
20m 形F39-JG20B-L 12,000
受光器用
両側
M12コネクタ
(8ピン)
色:黒
0.5m 3403_lu_4_3 形F39-JGR5B-D 3,200
1m 形F39-JG1B-D 3,450
3m 形F39-JG3B-D 4,900
5m 形F39-JG5B-D 6,000
7m 形F39-JG7B-D 7,100
10m 形F39-JG10B-D 8,700
15m 形F39-JG15B-D 11,500
20m 形F39-JG20B-D 14,500

*投光器用・受光器用 各1本/1セットの形式もご用意しています。形式末尾の-L/-Dを除いた形式でご発注ください。

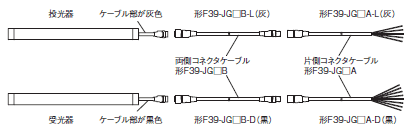

注. 20m以上の長さが必要な場合は、両側コネクタケーブル(形F39-JG□B)を片側コネクタケーブル(形F39-JG□A)と組み合わせてご使用ください。
  なお、40m以上必要な場合は、両側コネクタケーブル複数本と片側コネクタケーブルを組み合わせてご使用ください。
  例:50m必要な場合、形F39-JG20B(20m)×2本と、形F39-JG10A(10m)×1本を接続して使用する。

F3SG-Rシリーズ 種類/価格 11

Y字形ジョイントプラグ/ソケット 両側コネクタ

省配線用

形状 種類 ケーブル
仕様 形式 標準価格
(¥)
3403_lu_12_1 M12
コネクタ
省配線用
0.5m 3403_lu_12_2
形F39-GCNY2 5,000

*ケーブルはそれぞれ、投光器用(ケーブル形式末尾:-L)/受光器用(ケーブル形式末尾:-D)をご発注ください。

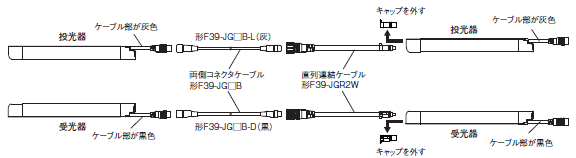

直列連結ケーブル(投光器用・受光器用 各1本/1セット)

形状 種類 ケーブル長 仕様 形式 標準価格(¥)
3403_lu_5_1 投光器用ケーブル:
キャップ(5ピン)、
M12コネクタ(5ピン)
受光器用ケーブル:
キャップ(8ピン)、
M12コネクタ(8ピン)
0.2m 3403_lu_5_2 形F39-JGR2W 5,800

注. 直列連結時、連結されたセンサ間のケーブル延長には、直列連結ケーブルと両側コネクタケーブルを組み合わせてご使用ください。
延長時の両側コネクタケーブルには最大10mケーブル(形F39-JG10B)をご使用いただけます。
連結されたセンサ間のケーブル長:最大10m(連結ケーブル(形F39-JGR2W)と本体のケーブルは含まない)

F3SG-Rシリーズ 種類/価格 17

セーフティライトカーテン取付金具

形状 仕様 用途 形式 標準価格(¥)
3403_lu_6_1 標準固定金具 F3SG-Rを取り付けるための金具。
側面取り付け、背面取り付けが可能。
(本体標準付属品、2個1セット。
付属数は、*1を参照)
形F39-LGF 1,800
3403_lu_6_2 標準調整金具 F3SG-Rを取り付けた状態で光軸調整が可能。
角度調整範囲は±15°。
側面取り付け、背面取り付けが可能。
(別売、2個1セット。
必要数は、*1を参照)
形F39-LGA 3,500
3403_lu_6_3 上下調整金具
*2
F3SG-Rの上下端位置にて使用。F3SG-Rを
取り付けた状態で光軸調整が可能。
角度調整範囲は、±22.5°。
側面取り付け、背面取り付けが可能。
(別売、4個1セット)
形F39-LGTB オープン価格
3403_lu_6_4 上下調整金具
*2
(自作用)
上下調整金具(形F39-LGTB)から、
壁面取り付け部の金具を除いた金具セット。
壁面取り付け部は、装置に合わせてお客様
にて準備ください。(別売、4個1セット)

形F39-LGTB-1 オープン価格

*1. F3SG-4RA□□□□-14:検出幅0160~1200:2セット、検出幅1280~2080:3セット
   F3SG-4RA□□□□-30:検出幅0190~1230:2セット、検出幅1310~2270:3セット、
              検出幅2350~2510:4セット
*2. 上下調整金具は、標準固定金具と組み合わせて使用できません。標準調整金具と組み合わせて使用してください。
   上下調整金具+標準調整金具で使用する場合
   形F3SG-4RA□□□□-14:
   検出幅1040以下の場合は、標準調整金具は不要です。上下調整金具 形F39-LGTB(-1)×1セットをご購入くだ
   さい。
   検出幅1120~1920:
   上下調整金具 形F39-LGTB(-1)×1セット/標準調整金具 形F39-LGA×1セットをご購入ください。
   検出幅2000~2080:
   上下調整金具 形F39-LGTB(-1)×1セット/標準調整金具 形F39-LGA×2セットをご購入ください。
   形F3SG-4RA□□□□-30:
   検出幅1070以下の場合は、標準調整金具は不要です。上下調整金具 形F39-LGTB(-1)×1セットをご購入くだ
   さい。
   検出幅1150~1950:
   上下調整金具 形F39-LGTB(-1)×1セット/標準調整金具 形F39-LGA×1セットをご購入ください。
   検出幅2030~2510:
   上下調整金具 形F39-LGTB(-1)×1セット/標準調整金具 形F39-LGA×2セットをご購入ください。

インターフェースユニット・設定ツールSD Manager2

形状 種類 仕様 形式 標準価格(¥)
3403_lu_7_1 SD Manager2 設定ツール SD Manager2は、下記の当社
Webサイトよりダウンロードしてください。
icon_01http://www.ia.omron.com/f3sg-r_tool
SD Manager2を使ってF3SG-RAの設定を
変更するためには、受光器のディップ
スイッチNo.8をONに設定してください。
―― ――
3403_lu_7_2 インターフェース
ユニット
F3SG-RA 受光器とパソコンのUSBポート
を接続します。
付属品:
専用ケーブル1(0.3m)1個、
専用ケーブル2(2m)1個、
取扱説明書
形F39-GIF 17,000
3403_lu_7_3 Bluetooth
通信ユニット
F3SG-RA受光器に取り付け、
Bluetooth通信できます。
IP67等級
形F39-BT 17,000

ランプ

形状 種類 仕様 形式 標準価格(¥)
3403_lu_8_1 ランプユニット 受光器に取り付け、F3SG-RA/RRの
動作状態を点灯状態で示します。
 色 :赤・橙・緑
 状態:点灯・点滅・消灯
IP67等級
形F39-LP 10,000
ランプ・
Bluetooth
通信ユニット
形F39-BTLP 18,000

終端キャップ

形状 仕様 形式 標準価格(¥)
3403_lu_9_1 筐体色: 黒
投光/受光器兼用
(紛失時のスペア)
IP67等級
形F39-CNM 2,000

形F3SG-R用レーザポインタ

形状 仕様 形式 標準価格(¥)
3403_lu_21_1 光軸調整の粗調時にF3SG-Rの光学面に取り付け、
レーザ光で光軸の調整を支援します。
形F39-PTG 37,500

スパッタ保護カバー(投光器・受光器用、2本1セット)

専用の取付金具がスパッタ保護カバーに同梱されています。
検出幅2000mm以上については、長さの異なる2種のスパッタ保護カバーを組み合わせて使用してください。

形状 適合セーフティライトカーテン 形式 標準
価格
(¥)
指検出用
(最小検出物体
φ14mm)
手・腕検出用
(最小検出物体
φ30mm)
3403_lu_10_1 形F3SG-4RA0160-14 形F3SG-4RA0190-30 形F39-HGA0200 3,500
形F3SG-4RA0240-14 形F3SG-4RA0270-30 形F39-HGA0280 4,000
形F3SG-4RA0320-14 形F3SG-4RA0350-30 形F39-HGA0360 4,500
形F3SG-4RA0400-14 形F3SG-4RA0430-30 形F39-HGA0440 5,000
形F3SG-4RA0480-14 形F3SG-4RA0510-30 形F39-HGA0520 5,500
形F3SG-4RA0560-14 形F3SG-4RA0590-30 形F39-HGA0600 6,000
形F3SG-4RA0640-14 形F3SG-4RA0670-30 形F39-HGA0680 6,500
形F3SG-4RA0720-14 形F3SG-4RA0750-30 形F39-HGA0760 7,000
形F3SG-4RA0800-14 形F3SG-4RA0830-30 形F39-HGA0840 7,500
形F3SG-4RA0880-14 形F3SG-4RA0910-30 形F39-HGA0920 8,000
形F3SG-4RA0960-14 形F3SG-4RA0990-30 形F39-HGA1000 8,500
形F3SG-4RA1040-14 形F3SG-4RA1070-30 形F39-HGA1080 9,000
形F3SG-4RA1120-14 形F3SG-4RA1150-30 形F39-HGA1160 9,500
形F3SG-4RA1200-14 形F3SG-4RA1230-30 形F39-HGA1240 10,000
形F3SG-4RA1280-14 形F3SG-4RA1310-30 形F39-HGA1320 10,000
形F3SG-4RA1360-14 形F3SG-4RA1390-30 形F39-HGA1400 11,000
形F3SG-4RA1440-14 形F3SG-4RA1470-30 形F39-HGA1480 11,000
形F3SG-4RA1520-14 形F3SG-4RA1550-30 形F39-HGA1560 12,000
形F3SG-4RA1600-14 形F3SG-4RA1630-30 形F39-HGA1640 12,000
形F3SG-4RA1680-14 形F3SG-4RA1710-30 形F39-HGA1720 13,000
形F3SG-4RA1760-14 形F3SG-4RA1790-30 形F39-HGA1800 13,000
形F3SG-4RA1840-14 形F3SG-4RA1870-30 形F39-HGA1880 14,000
形F3SG-4RA1920-14 形F3SG-4RA1950-30 形F39-HGA1960 15,000
形F3SG-4RA2000-14 形F3SG-4RA2030-30 形F39-HGA1480 11,000
形F39-HGA0550 5,500
形F3SG-4RA2080-14 形F3SG-4RA2110-30 形F39-HGA1560 12,000
形F39-HGA0550 5,500
- 形F3SG-4RA2190-30 形F39-HGA1640 12,000
形F39-HGA0550 5,500
- 形F3SG-4RA2270-30 形F39-HGA1720 13,000
形F39-HGA0550 5,500
- 形F3SG-4RA2350-30 形F39-HGA1800 13,000
形F39-HGA0550 5,500
- 形F3SG-4RA2430-30 形F39-HGA1880 14,000
形F39-HGA0550 5,500
- 形F3SG-4RA2510-30 形F39-HGA1960 15,000
形F39-HGA0550 5,500

注1. スパッタ保護カバーを取り付けた場合、F3SG-Rの検出距離は約10%低下します。
 2. スパッタ保護カバーを取り付けた場合、DIP-SWカバーまでを保護するため、DIP-SWの設定を事前に完了させてご使用ください。

テストロッド

直径 形式 標準価格(¥)
φ14mm 形F39-TRD14 3,850
φ30mm 形F39-TRD30

F3SG-RR Robustタイプ

本体

セーフティライトカーテン

指検出用(最小検出物体 φ14mm)

光軸数 検出幅(mm) 形式 標準価格(¥)
23 240 形F3SG-4RR0240-14 オープン価格
31 320 形F3SG-4RR0320-14
39 400 形F3SG-4RR0400-14
47 480 形F3SG-4RR0480-14
55 560 形F3SG-4RR0560-14
63 640 形F3SG-4RR0640-14
71 720 形F3SG-4RR0720-14
79 800 形F3SG-4RR0800-14
87 880 形F3SG-4RR0880-14
95 960 形F3SG-4RR0960-14
103 1,040 形F3SG-4RR1040-14
111 1,120 形F3SG-4RR1120-14
119 1,200 形F3SG-4RR1200-14
127 1,280 形F3SG-4RR1280-14
135 1,360 形F3SG-4RR1360-14
143 1,440 形F3SG-4RR1440-14
151 1,520 形F3SG-4RR1520-14
159 1,600 形F3SG-4RR1600-14
167 1,680 形F3SG-4RR1680-14
175 1,760 形F3SG-4RR1760-14
183 1,840 形F3SG-4RR1840-14
191 1,920 形F3SG-4RR1920-14

手・腕検出用(最小検出物体 φ25mm)

光軸数 検出幅(mm) 形式 標準価格(¥)
12 240 形F3SG-4RR0240-25 オープン価格
16 320 形F3SG-4RR0320-25
20 400 形F3SG-4RR0400-25
24 480 形F3SG-4RR0480-25
28 560 形F3SG-4RR0560-25
32 640 形F3SG-4RR0640-25
36 720 形F3SG-4RR0720-25
40 800 形F3SG-4RR0800-25
44 880 形F3SG-4RR0880-25
48 960 形F3SG-4RR0960-25
52 1,040 形F3SG-4RR1040-25
56 1,120 形F3SG-4RR1120-25
60 1,200 形F3SG-4RR1200-25
64 1,280 形F3SG-4RR1280-25
68 1,360 形F3SG-4RR1360-25
72 1,440 形F3SG-4RR1440-25
76 1,520 形F3SG-4RR1520-25
80 1,600 形F3SG-4RR1600-25
84 1,680 形F3SG-4RR1680-25
88 1,760 形F3SG-4RR1760-25
92 1,840 形F3SG-4RR1840-25
96 1,920 形F3SG-4RR1920-25

アクセサリ(別売)

セーフティライトカーテン接続用ケーブル

片側コネクタケーブル(耐油ケーブル)

形状 種類 ケーブル長 仕様 形式 標準価格(¥)
3403_lu_34_1 投光器用
M12コネクタ
(8ピン)、5芯
色:灰
3m 3403_lu_34_2

かん合時:IP67等級、IP67G(JIS C 0920 附属書1)*
*セーフティライトカーテン本体のケーブル(電源
ケーブル)と正しくかん合された状態での保護構造
性能です。ケーブル芯線が出ている部分は、
本性能の対象外です。
形F39-JD3RA-L オープン
価格
7m 形F39-JD7RA-L
受光器用
M12コネクタ
(8ピン)、8芯
色:黒
3m 形F39-JD3RA-D
7m 形F39-JD7RA-D

注. 7m以上の長さが必要な場合は、両側コネクタケーブル(形F39-JD□B)と組み合わせてご使用ください。
両側コネクタケーブルを使用する際には、両側コネクタケーブル本体に切削油がかからないよう、保護してください。

片側コネクタケーブル(投光器用・受光器用、各1本/1セット) *

形状 ケーブル
仕様 形式 標準
価格
(¥)
3403_lu_35_1 3m
3403_lu_35_2
かん合時:IP67等級 *
*本アクセサリを使用する際には、
アクセサリ本体に切削油が
かからないよう、保護してください。
形F39-JD3A 10,800
7m 形F39-JD7A 15,600
10m 形F39-JD10A 19,100
15m 形F39-JD15A 25,500
20m 形F39-JD20A 32,500

*片側(投光器用または受光器用)のみの形式もご用意しています。形式末尾に投光器用:-L、受光器用:-Dをつけてご発注ください。
注1. 耐クーラント用途では形F39-JD□RA-L/-Dをご使用ください。
 2. 20m以上の長さが必要な場合は、両側コネクタケーブル(形F39-JD□B)と組み合わせてご使用ください。

両側コネクタケーブル(投光器用・受光器用、各1本/1セット) *

形状 ケーブル
仕様 形式 標準価格
(¥)
3403_lu_36_1 0.5m
3403_lu_36_2
かん合時:IP67等級 *
*本アクセサリを使用する際には、
アクセサリ本体に切削油が
かからないよう、保護してください。
形F39-JDR5B 7,050
1m 形F39-JD1B 7,600
3m 形F39-JD3B 10,800
5m 形F39-JD5B 13,200
7m 形F39-JD7B 15,600
10m 形F39-JD10B 19,100
15m 形F39-JD15B 25,500
20m 形F39-JD20B 32,000

*片側(投光器用または受光器用)のみの形式もご用意しています。形式末尾に投光器用:-L、受光器用:-Dをつけてご発注ください。
 投光器用 両側コネクタケーブル:形F39-JD□B-L、 受光器用 両側コネクタケーブル:形F39-JD□B-D

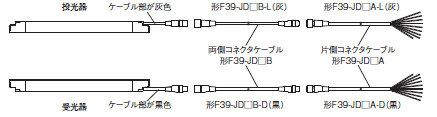

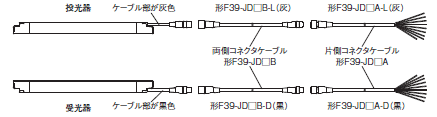

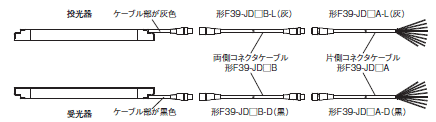

注. 20m以上の長さが必要な場合は、両側コネクタケーブル(形F39-JD□B)を片側コネクタケーブル(形F39-JD□A)と組み合わせてご使用ください。
  なお、40m以上必要な場合は、両側コネクタケーブル複数本と片側コネクタケーブルを組み合わせてご使用ください。
  例:50m必要な場合、形F39-JD20B(20m)×2本と、形F39-JD10A(10m)×1本を接続して使用する。

F3SG-Rシリーズ 種類/価格 40

省配線コネクタシステム(形F39-CN5と最適な省配線用ケーブル形式をご注文ください)

省配線コネクタ

形状 仕様 形式 標準価格(¥)
3403_lu_37_1 かん合時IP67 *
*本アクセサリを使用する際には、
アクセサリ本体に切削油がかからないよう、
保護してください。
形F39-CN5 4,200

注. 省配線コネクタ(形F39-CN5)を使用した場合、以下の機能は使用できません。
 ・マニュアルリセット
 ・外部リレーモニタ
 ・補助出力
 該当する機能については出荷時設定より変更せずご使用ください。

F3SG-Rシリーズ 種類/価格 43

省配線用ケーブル*(投光器用・受光器用、各1本/1セット)

形状 ケーブル
仕様 内容 形式 標準
価格
(¥)
3403_lu_38_1 投光: 3m
受光: 3m

かん合時
IP67
*本アク
セサリを
使用する
際には、
アクセサ
リ本体に
切削油が
かから
ないよ
う、保護
してく
ださい。
両側コネクタケーブル:形F39-JD3B-L
片側コネクタケーブル:形F39-JD3A-D
形F39-JD0303BA 10,800
投光: 3m
受光: 7m
両側コネクタケーブル:形F39-JD3B-L
片側コネクタケーブル:形F39-JD7A-D
形F39-JD0307BA 13,200
投光: 3m
受光:10m
両側コネクタケーブル:形F39-JD3B-L
片側コネクタケーブル:形F39-JD10A-D
形F39-JD0310BA 15,000
投光: 5m
受光: 3m
両側コネクタケーブル:形F39-JD5B-L
片側コネクタケーブル:形F39-JD3A-D
形F39-JD0503BA 12,000
投光: 5m
受光: 7m
両側コネクタケーブル:形F39-JD5B-L
片側コネクタケーブル:形F39-JD7A-D
形F39-JD0507BA 14,400
投光: 5m
受光:10m
両側コネクタケーブル:形F39-JD5B-L
片側コネクタケーブル:形F39-JD10A-D
形F39-JD0510BA 16,200
投光:10m
受光: 3m
両側コネクタケーブル:形F39-JD10B-L
片側コネクタケーブル:形F39-JD3A-D
形F39-JD1003BA 15,000
投光:10m
受光: 7m
両側コネクタケーブル:形F39-JD10B-L
片側コネクタケーブル:形F39-JD7A-D
形F39-JD1007BA 17,400
投光:10m
受光:10m
両側コネクタケーブル:形F39-JD10B-L
片側コネクタケーブル:形F39-JD10A-D
形F39-JD1010BA 19,100

注. 上記以外ケーブル長の投光器と受光器ケーブルの組み合わせも可能です。その際は販売員へお問い合わせください。
*投光器用が両側コネクタケーブル、受光器用が片側コネクタケーブルです。

直列連結ケーブル(投光器用・受光器用 各1本/1セット)

形状 種類 ケーブル
仕様 形式 標準価格
(¥)
3403_lu_39_1 キャップ
(8ピン)、
M12コネクタ
(8ピン)
0.2m 3403_lu_39_2
かん合時:IP67等級 *
*本アクセサリを使用する際には、
アクセサリ本体に切削油がかから
ないよう、保護してください。
形F39-JGR2WTS 5,800

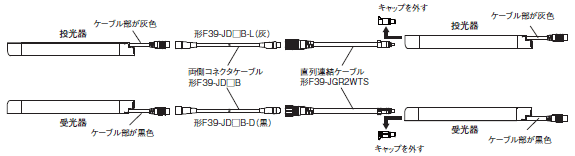

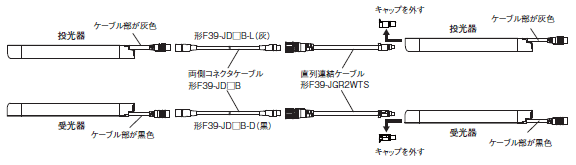

注. 直列連結時、連結されたセンサ間のケーブル延長には、直列連結ケーブルと両側コネクタケーブルを組み合わせてご使用ください。
延長時の両側コネクタケーブルには最大10mケーブル(形F39-JD10B)をご使用いただけます。
連結されたセンサ間のケーブル長:最大10m(連結ケーブル(形F39-JGR2WTS)と本体のケーブルは含まない)

F3SG-Rシリーズ 種類/価格 47

セーフティライトカーテン取付金具

形状 仕様 用途 形式 標準価格
(¥)
3403_lu_40_1 中間取付金具
フリーロケーション
金具
形F3SG-RRを取り付けた状態で
光軸調整が可能。
角度調整範囲は±15°。
側面取り付け、背面取り付けが可能。
(別売、2個1セット。必要数は*1を参照)
形F39-LGRA オープン
価格
3403_lu_40_2 上下取付金具 *2 形F3SG-RRの上下端位置にて使用。
形F3SG-RRを取り付けた状態で
光軸調整が可能。
角度調整範囲は、±22.5°。
側面取り付け、背面取り付けが可能。
(別売、4個1セット)
形F39-LGRTB
3403_lu_40_3 上下取付金具 *2 上下取付金具(形F39-LGRTB)から、
壁面取り付け部の金具を変更したもの。
既設のセーフティライトカーテンを
形F3SG-RRに置換える時の取付金具。
(別売、4個1セット)
既設のセーフティライトカーテンの
取付穴に応じて、選択してください。
形F39-LGRTB-2
3403_lu_40_4 上下取付金具 *2 形F39-LGRTB-3

*1. 検出幅0240~1200:2セット、検出幅1280~1920:3セット
*2. 上下取付金具は、中間取付金具と組み合わせて使用してください。
検出幅1040以下の場合は中間取付金具は不要です。上下取付金具 形F39-LGRTB(-2/-3)×1セットをご購入ください。
検出幅1120~1920:上下取付金具 形F39-LGRTB(-2/-3)×1セット/中間取付金具 形F39-LGRA×1セットをご購入ください。

インターフェースユニット・設定ツールSD Manager2

形状 種類 仕様 形式 標準価格(¥)
3403_lu_41_1 SD Manager2 設定ツール SD Manager2は、下記の当社
Webサイトよりダウンロードしてください。
icon_01http://www.ia.omron.com/f3sg-r_tool
―― ――
3403_lu_41_2 インターフェース
ユニット
形F3SG-RR受光器とパソコンの
USBポートを接続します。
付属品:
分岐コネクタ(形F39-CN1) 1個、
コネクタキャップ 1個、
専用ケーブル(2m) 1個、
取扱説明書
形F39-GIF-1 オープン価格
3403_lu_41_3 Bluetooth
通信ユニット
形F3SG-RR受光器に取り付け、
Bluetooth通信できます。
IP67等級
形F39-BT 17,000

*本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

ランプ *

形状 種類 仕様 形式 標準価格
(¥)
3403_lu_42_1 ランプ 受光器に取り付け、形F3SG-RA/RRの
動作状態を点灯状態で示します。
 色 :赤・橙・緑
 状態:点灯・点滅・消灯
IP67等級
形F39-LP 10,000
ランプ・
Bluetooth
通信ユニット
形F39-BTLP 18,000

*本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

終端キャップ *1*2

形状 仕様 形式 標準価格(¥)
3403_lu_43_1 筐体色: 黒
投光/受光器兼用
(紛失時のスペア)
IP67等級
形F39-CNM 2,000

*1. 本アクセサリはF3SG-RA用終端キャップと共用です。
*2. 本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

形F3SG-R用レーザポインタ *

形状 仕様 形式 標準価格(¥)
3403_lu_44_1 光軸調整の粗調時に形F3SG-Rの光学面に取り付け、
レーザ光で光軸の調整を支援します。
形F39-PTG 37,500

*本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

テストロッド

直径 形式 標準価格(¥)
φ14mm 形F39-TRD14 3,850
φ25mm 形F39-TRD25

F3SG-RE Easyタイプ

本体

セーフティライトカーテン

指検出用(最小検出物体 φ14mm)

光軸数 検出幅(mm) 形式 標準価格(¥)
PNP出力 NPN出力
15 160 形F3SG-4RE0160P14     形F3SG-4RE0160N14 86,500
23 240 形F3SG-4RE0240P14 形F3SG-4RE0240N14 114,000
31 320 形F3SG-4RE0320P14 形F3SG-4RE0320N14 138,000
39 400 形F3SG-4RE0400P14 形F3SG-4RE0400N14 162,000
47 480 形F3SG-4RE0480P14 形F3SG-4RE0480N14 185,000
55 560 形F3SG-4RE0560P14 形F3SG-4RE0560N14 205,000
63 640 形F3SG-4RE0640P14 形F3SG-4RE0640N14 230,000
71 720 形F3SG-4RE0720P14 形F3SG-4RE0720N14 255,000
79 800 形F3SG-4RE0800P14 形F3SG-4RE0800N14 280,000
87 880 形F3SG-4RE0880P14 形F3SG-4RE0880N14 305,000
95 960 形F3SG-4RE0960P14 形F3SG-4RE0960N14 330,000
103 1,040 形F3SG-4RE1040P14 形F3SG-4RE1040N14 355,000
111 1,120 形F3SG-4RE1120P14 形F3SG-4RE1120N14 370,000
119 1,200 形F3SG-4RE1200P14 形F3SG-4RE1200N14 380,000
127 1,280 形F3SG-4RE1280P14 形F3SG-4RE1280N14 405,000
135 1,360 形F3SG-4RE1360P14 形F3SG-4RE1360N14 430,000
143 1,440 形F3SG-4RE1440P14 形F3SG-4RE1440N14 460,000
151 1,520 形F3SG-4RE1520P14 形F3SG-4RE1520N14 485,000
159 1,600 形F3SG-4RE1600P14 形F3SG-4RE1600N14 510,000
167 1,680 形F3SG-4RE1680P14 形F3SG-4RE1680N14 535,000
175 1,760 形F3SG-4RE1760P14 形F3SG-4RE1760N14 560,000
183 1,840 形F3SG-4RE1840P14 形F3SG-4RE1840N14 585,000
191 1,920 形F3SG-4RE1920P14 形F3SG-4RE1920N14 610,000
199 2,000 形F3SG-4RE2000P14 形F3SG-4RE2000N14 635,000
207 2,080 形F3SG-4RE2080P14 形F3SG-4RE2080N14 660,000

手・腕検出用(最小検出物体 φ30mm)

光軸数 検出幅(mm) 形式 標準価格(¥)
PNP出力 NPN出力
8 190 形F3SG-4RE0190P30 形F3SG-4RE0190N30 65,000
12 270 形F3SG-4RE0270P30 形F3SG-4RE0270N30 71,000
16 350 形F3SG-4RE0350P30 形F3SG-4RE0350N30 76,000
20 430 形F3SG-4RE0430P30 形F3SG-4RE0430N30 85,500
24 510 形F3SG-4RE0510P30 形F3SG-4RE0510N30 95,000
28 590 形F3SG-4RE0590P30 形F3SG-4RE0590N30 107,000
32 670 形F3SG-4RE0670P30 形F3SG-4RE0670N30 117,000
36 750 形F3SG-4RE0750P30 形F3SG-4RE0750N30 129,000
40 830 形F3SG-4RE0830P30 形F3SG-4RE0830N30 138,000
44 910 形F3SG-4RE0910P30 形F3SG-4RE0910N30 150,000
48 990 形F3SG-4RE0990P30 形F3SG-4RE0990N30 162,000
52 1,070 形F3SG-4RE1070P30 形F3SG-4RE1070N30 174,000
56 1,150 形F3SG-4RE1150P30 形F3SG-4RE1150N30 186,000
60 1,230 形F3SG-4RE1230P30 形F3SG-4RE1230N30 198,000
64 1,310 形F3SG-4RE1310P30 形F3SG-4RE1310N30 210,000
68 1,390 形F3SG-4RE1390P30 形F3SG-4RE1390N30 220,000
72 1,470 形F3SG-4RE1470P30 形F3SG-4RE1470N30 235,000
76 1,550 形F3SG-4RE1550P30 形F3SG-4RE1550N30 245,000
80 1,630 形F3SG-4RE1630P30 形F3SG-4RE1630N30 260,000
84 1,710 形F3SG-4RE1710P30 形F3SG-4RE1710N30 275,000
88 1,790 形F3SG-4RE1790P30 形F3SG-4RE1790N30 285,000
92 1,870 形F3SG-4RE1870P30 形F3SG-4RE1870N30 300,000
96 1,950 形F3SG-4RE1950P30 形F3SG-4RE1950N30 310,000
100 2,030 形F3SG-4RE2030P30 形F3SG-4RE2030N30 325,000
104 2,110 形F3SG-4RE2110P30 形F3SG-4RE2110N30 335,000
108 2,190 形F3SG-4RE2190P30 形F3SG-4RE2190N30 350,000
112 2,270 形F3SG-4RE2270P30 形F3SG-4RE2270N30 360,000
116 2,350 形F3SG-4RE2350P30 形F3SG-4RE2350N30 375,000
120 2,430 形F3SG-4RE2430P30 形F3SG-4RE2430N30 385,000
124 2,510 形F3SG-4RE2510P30 形F3SG-4RE2510N30 400,000

アクセサリ(別売)

セーフティライトカーテン接続用ケーブル

片側コネクタケーブル(丸型防水コネクタ:ケーブル付コネクタ ソケット片側コネクタ)

形状 種類 ケーブル長 仕様 形式 標準価格(¥)
3403_lu_15_1 M12コネクタ
(4ピン)、4芯
1m 3403_lu_15_2 形XS5F-D421-C80-F 1,100
2m 形XS5F-D421-D80-F 1,300
3m 形XS5F-D421-E80-F 1,500
5m 形XS5F-D421-G80-F 1,850
10m 形XS5F-D421-J80-F 3,200
20m 形XS5F-D421-L80-F 7,300

注1. ケーブルは、各形式1本入りです。セーフティライトカーテン1セットに対し、ケーブルは投光器用/受光器用で計2本が必要です。
   投光器、受光器の区別はありません。必要本数をご確認のうえご発注ください。

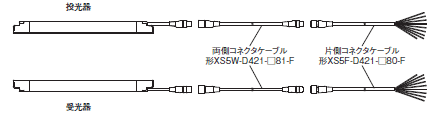

 2. 20m以上の長さが必要な場合は、両側コネクタケーブル(形XS5W-D421-□81-F)と組み合わせてご使用ください。

両側コネクタケーブル(丸型防水コネクタ:ケーブル付コネクタ ソケット/プラグ両側コネクタ)

ケーブル延長用、省配線用

形状 種類 ケーブル長 仕様 形式 標準価格(¥)
3403_lu_16_1 両側
M12コネクタ
(4ピン)
1m 3403_lu_16_2 形XS5W-D421-C81-F 2,100
2m 形XS5W-D421-D81-F 2,300
3m 形XS5W-D421-E81-F 2,500
5m 形XS5W-D421-G81-F 3,000
10m 形XS5W-D421-J81-F 4,000
20m 形XS5W-D421-L81-F 8,200

注1. ケーブルは、各形式1本入りです。セーフティライトカーテン1セットに対し、ケーブルは投光器用/受光器用で計2本が必要です。
   投光器、受光器の区別はありません。必要本数をご確認のうえご発注ください。
 2. 20m以上の長さが必要な場合は、両側コネクタケーブル(形XS5W-D421-□81-F)を片側コネクタケーブル(形XS5F-D421-□80-F)と組み合わせてご使用ください。
   なお、40m以上必要な場合は、両側コネクタケーブル複数本と片側コネクタケーブルを組み合わせてご使用ください。
   例:50m必要な場合、形XS5W-D421-L81-F(20m)×2本と、形XS5F-D421-J80-F(10m)×1本を接続して使用する。

F3SG-Rシリーズ 種類/価格 69

Y字形ジョイントプラグ/ソケット 両側コネクタ(Easyタイプ F3SG-RE専用)

形状 種類 ケーブル
仕様 形式 標準価格
(¥)
3403_lu_17_1 M12
コネクタ
省配線用
0.5m 3403_lu_17_2
注. 形F39-GCNY1 を使用する場合、
検出距離はロングモード固定になります。
形F39-GCNY1 3,500

セーフティライトカーテン取付金具

形状 仕様 用途 形式 標準価格(¥)
3403_lu_6_1 標準固定金具 F3SG-Rを取り付けるための金具。
側面取り付け、背面取り付けが可能。
(本体標準付属品、2個1セット。
付属数は、*1を参照)
形F39-LGF 1,800
3403_lu_6_2 標準調整金具 F3SG-Rを取り付けた状態で光軸調整が可能。
角度調整範囲は±15°。
側面取り付け、背面取り付けが可能。
(別売、2個1セット。
必要数は、*1を参照)
形F39-LGA 3,500
3403_lu_6_3 上下調整金具
*2
F3SG-Rの上下端位置にて使用。F3SG-Rを
取り付けた状態で光軸調整が可能。
角度調整範囲は、±22.5°。
側面取り付け、背面取り付けが可能。
(別売、4個1セット)
形F39-LGTB オープン価格
3403_lu_6_4 上下調整金具
*2
(自作用)
上下調整金具(形F39-LGTB)から、
壁面取り付け部の金具を除いた金具セット。
壁面取り付け部は、装置に合わせてお客様
にて準備ください。(別売、4個1セット)

形F39-LGTB-1 オープン価格

*1. F3SG-4RE□□□□□14:検出幅0160~1200:2セット、検出幅1280~2080:3セット
   F3SG-4RE□□□□□30:検出幅0190~1230:2セット、検出幅1310~2270:3セット、
               検出幅2350~2510:4セット
*2. 上下調整金具は、標準固定金具と組み合わせて使用できません。標準調整金具と組み合わせて使用してください。
   上下調整金具+標準調整金具で使用する場合
   F3SG-4RE□□□□□14:
   検出幅1040以下の場合は、標準調整金具は不要です。上下調整金具 形F39-LGTB(-1)×1セットをご購入くださ
   い。
   検出幅1120~1920:上下調整金具 形F39-LGTB(-1)×1セット/標準調整金具 形F39-LGA×1セットをご購入くだ
   さい。
   検出幅2000~2080:上下調整金具 形F39-LGTB(-1)×1セット/標準調整金具 形F39-LGA×2セットをご購入くだ
   さい。
   F3SG-4RE□□□□□30:
   検出幅1070以下の場合は、標準調整金具は不要です。上下調整金具 形F39-LGTB(-1)×1セットをご購入くださ
   い。
   検出幅1150~1950:上下調整金具 形F39-LGTB(-1)×1セット/標準調整金具 形F39-LGA×1セットをご購入くだ
   さい。
   検出幅2030~2510:上下調整金具 形F39-LGTB(-1)×1セット/標準調整金具 形F39-LGA×2セットをご購入くだ
   さい。

形F3SG-R用レーザポインタ

形状 仕様 形式 標準価格(¥)
3403_lu_21_1 光軸調整の粗調時にF3SG-Rの光学面に取り付け、
レーザ光で光軸の調整を支援します。
形F39-PTG 37,500

スパッタ保護カバー(投光器・受光器用、2本1セット)

専用の取付金具がスパッタ保護カバーに同梱されています。
検出幅2000mm以上については、長さの異なる2種のスパッタ保護カバーを組み合わせて使用してください。

形状 適合セーフティライトカーテン 形式 標準価格(¥)
指検出用
(最小検出物体φ14mm)
手・腕検出用
(最小検出物体φ30mm)
3403_lu_19_1 形F3SG-4RE0160□14 形F3SG-4RE0190□30 形F39-HGB0180 3,500
形F3SG-4RE0240□14 形F3SG-4RE0270□30 形F39-HGB0260 4,000
形F3SG-4RE0320□14 形F3SG-4RE0350□30 形F39-HGB0340 4,500
形F3SG-4RE0400□14 形F3SG-4RE0430□30 形F39-HGB0420 5,000
形F3SG-4RE0480□14 形F3SG-4RE0510□30 形F39-HGB0500 5,500
形F3SG-4RE0560□14 形F3SG-4RE0590□30 形F39-HGB0580 6,000
形F3SG-4RE0640□14 形F3SG-4RE0670□30 形F39-HGB0660 6,500
形F3SG-4RE0720□14 形F3SG-4RE0750□30 形F39-HGB0740 7,000
形F3SG-4RE0800□14 形F3SG-4RE0830□30 形F39-HGB0820 7,500
形F3SG-4RE0880□14 形F3SG-4RE0910□30 形F39-HGB0900 8,000
形F3SG-4RE0960□14 形F3SG-4RE0990□30 形F39-HGB0980 8,500
形F3SG-4RE1040□14 形F3SG-4RE1070□30 形F39-HGB1060 9,000
形F3SG-4RE1120□14 形F3SG-4RE1150□30 形F39-HGB1140 9,500
形F3SG-4RE1200□14 形F3SG-4RE1230□30 形F39-HGB1220 10,000
形F3SG-4RE1280□14 形F3SG-4RE1310□30 形F39-HGB1300 10,000
形F3SG-4RE1360□14 形F3SG-4RE1390□30 形F39-HGB1380 11,000
形F3SG-4RE1440□14 形F3SG-4RE1470□30 形F39-HGB1460 11,000
形F3SG-4RE1520□14 形F3SG-4RE1550□30 形F39-HGB1540 12,000
形F3SG-4RE1600□14 形F3SG-4RE1630□30 形F39-HGB1620 12,000
形F3SG-4RE1680□14 形F3SG-4RE1710□30 形F39-HGB1700 13,000
形F3SG-4RE1760□14 形F3SG-4RE1790□30 形F39-HGB1780 13,000
形F3SG-4RE1840□14 形F3SG-4RE1870□30 形F39-HGB1860 14,000
形F3SG-4RE1920□14 形F3SG-4RE1950□30 形F39-HGB1940 15,000
形F3SG-4RE2000□14 形F3SG-4RE2030□30 形F39-HGB1460 11,000
形F39-HGA0550 5,500
形F3SG-4RE2080□14 形F3SG-4RE2110□30 形F39-HGB1540 12,000
形F39-HGA0550 5,500
- 形F3SG-4RE2190□30 形F39-HGB1620 12,000
形F39-HGA0550 5,500
- 形F3SG-4RE2270□30 形F39-HGB1700 13,000
形F39-HGA0550 5,500
- 形F3SG-4RE2350□30 形F39-HGB1780 13,000
形F39-HGA0550 5,500
- 形F3SG-4RE2430□30 形F39-HGB1860 14,000
形F39-HGA0550 5,500
- 形F3SG-4RE2510□30 形F39-HGB1940 15,000
形F39-HGA0550 5,500

注. スパッタ保護カバーを取り付けた場合、F3SG-Rの検出距離は約10%低下します。

テストロッド

直径 形式 標準価格(¥)
φ14mm 形F39-TRD14 3,850
φ30mm 形F39-TRD30

F3SG-RA-01TS

本体

セーフティライトカーテン

手・腕検出用(最小検出物体 φ25mm)

光軸数 検出幅(mm) 形式 標準価格(¥)
8 185 形F3SG-4RA0185-25-01TS 81,000
12 265 形F3SG-4RA0265-25-01TS 89,000
16 345 形F3SG-4RA0345-25-01TS 95,000
20 425 形F3SG-4RA0425-25-01TS 107,000
24 505 形F3SG-4RA0505-25-01TS 119,000
28 585 形F3SG-4RA0585-25-01TS 134,000
32 665 形F3SG-4RA0665-25-01TS 146,000
36 745 形F3SG-4RA0745-25-01TS 161,000
40 825 形F3SG-4RA0825-25-01TS 173,000
44 905 形F3SG-4RA0905-25-01TS 188,000
48 985 形F3SG-4RA0985-25-01TS 200,000
52 1,065 形F3SG-4RA1065-25-01TS 220,000
56 1,145 形F3SG-4RA1145-25-01TS 230,000
60 1,225 形F3SG-4RA1225-25-01TS 245,000
64 1,305 形F3SG-4RA1305-25-01TS 260,000
68 1,385 形F3SG-4RA1385-25-01TS 278,000
72 1,465 形F3SG-4RA1465-25-01TS 295,000
76 1,545 形F3SG-4RA1545-25-01TS 310,000
80 1,625 形F3SG-4RA1625-25-01TS 325,000
84 1,705 形F3SG-4RA1705-25-01TS 340,000
88 1,785 形F3SG-4RA1785-25-01TS 355,000
92 1,865 形F3SG-4RA1865-25-01TS 373,000
96 1,945 形F3SG-4RA1945-25-01TS 390,000

アクセサリ(別売)

セーフティライトカーテン接続用ケーブル

片側コネクタケーブル(投光器用・受光器用、各1本/1セット) *

形状 ケーブル
仕様 形式 標準価格
(¥)
3403_lu_24_1 3m 3403_lu_24_2 形F39-JD3A 10,800
7m 形F39-JD7A 15,600
10m 形F39-JD10A 19,100
15m 形F39-JD15A 25,500
20m 形F39-JD20A 32,500

*片側(投光器用または受光器用)のみの形式もご用意しています。形式末尾に投光器用:-L、受光器用:-Dをつけてご発注ください。
投光器用 片側コネクタケーブル:形F39-JD□A-L、 受光器用 片側コネクタケーブル:形F39-JD□A-D
注. 20m以上の長さが必要な場合は、両側コネクタケーブル(形F39-JD□B)と組み合わせてご使用ください。

両側コネクタケーブル(投光器用・受光器用、各1本/1セット) *

ケーブル延長用

形状 ケーブル
仕様 形式 標準
価格
(¥)
3403_lu_26_1 0.5m 3403_lu_26_2 形F39-JDR5B 7,050
1m 形F39-JD1B 7,600
3m 形F39-JD3B 10,800
5m 形F39-JD5B 13,200
7m 形F39-JD7B 15,600
10m 形F39-JD10B 19,100
15m 形F39-JD15B 25,500
20m 形F39-JD20B 32,000

*片側(投光器用または受光器用)のみの形式もご用意しています。形式末尾に投光器用:-L、受光器用:-Dをつけてご発注ください。
 投光器用 両側コネクタケーブル:形F39-JD(R)□B-L、 受光器用 両側コネクタケーブル:形F39-JD(R)□B-D
注. 20m以上の長さが必要な場合は、両側コネクタケーブル(形F39-JD□B)を片側コネクタケーブル(形F39-JD□A)と組み合わせてご使用ください。
  なお、40m以上必要な場合は、両側コネクタケーブル複数本と片側コネクタケーブルを組み合わせてご使用ください。
  例:50m必要な場合、形F39-JD20B(20m)×2本と、形F39-JD10A(10m)×1本を接続して使用する。

F3SG-Rシリーズ 種類/価格 88

直列連結ケーブル(投光器用・受光器用 各1本/1セット)

形状 種類 ケーブ
ル長
仕様 形式 標準
価格
(¥)
3403_lu_28_1 キャップ
(8ピン)、
M12コネクタ
(8ピン)
0.2m 3403_lu_28_2 形F39-JGR2WTS 5,800

注. 直列連結時、連結されたセンサ間のケーブル延長には、直列連結ケーブルと両側コネクタケーブルを組み合わせてご使用ください。
延長時の両側コネクタケーブルには最大10mケーブル(形F39-JD10B)をご使用いただけます。
連結されたセンサ間のケーブル長:最大10m(連結ケーブル(形F39-JGR2WTS)と本体のケーブルは含まない)

F3SG-Rシリーズ 種類/価格 91

省配線コネクタシステム(形F39-CN5と最適な省配線用ケーブル形式をご注文ください)

省配線コネクタ

形状 仕様 形式 標準価格(¥)
3403_lu_29_1 かん合時IP67 形F39-CN5 4,200

注. 省配線コネクタ(形F39-CN5)を使用した場合、以下の機能は使用できません。
 ・外部リレーモニタ
 ・補助出力

F3SG-Rシリーズ 種類/価格 95

省配線用ケーブル*(投光器用・受光器用、各1本/1セット)

形状 ケー
ブル
仕様 内容 形式 標準
価格
(¥)
3403_lu_30_1 投光: 3m
受光: 3m
かん
合時
IP67
両側コネクタケーブル:形F39-JD3B-L
片側コネクタケーブル:形F39-JD3A-D
形F39-JD0303BA 10,800
投光: 3m
受光: 7m
両側コネクタケーブル:形F39-JD3B-L
片側コネクタケーブル:形F39-JD7A-D
形F39-JD0307BA 13,200
投光: 3m
受光:10m
両側コネクタケーブル:形F39-JD3B-L
片側コネクタケーブル:形F39-JD10A-D
形F39-JD0310BA 15,000
投光: 5m
受光: 3m
両側コネクタケーブル:形F39-JD5B-L
片側コネクタケーブル:形F39-JD3A-D
形F39-JD0503BA 12,000
投光: 5m
受光: 7m
両側コネクタケーブル:形F39-JD5B-L
片側コネクタケーブル:形F39-JD7A-D
形F39-JD0507BA 14,400
投光: 5m
受光:10m
両側コネクタケーブル:形F39-JD5B-L
片側コネクタケーブル:形F39-JD10A-D
形F39-JD0510BA 16,200
投光:10m
受光: 3m
両側コネクタケーブル:形F39-JD10B-L
片側コネクタケーブル:形F39-JD3A-D
形F39-JD1003BA 15,000
投光:10m
受光: 7m
両側コネクタケーブル:形F39-JD10B-L
片側コネクタケーブル:形F39-JD7A-D
形F39-JD1007BA 17,400
投光:10m
受光:10m
両側コネクタケーブル:形F39-JD10B-L
片側コネクタケーブル:形F39-JD10A-D
形F39-JD1010BA 19,100

注. 上記以外ケーブル長の投光器と受光器ケーブルの組み合わせも可能です。その際は販売員へお問い合わせください。
*投光器用が両側コネクタケーブル、受光器用が片側コネクタケーブルです。

セーフティライトカーテン取付金具

形状 仕様 用途 形式 標準価格(¥)
3403_lu_46_1 標準固定金具 F3SG-RA-01TSを取り付けるための金具。
側面取り付け、背面取り付けが可能。
(別売、2個1セット。
必要数は、*1を参照)
形F39-LGF 1,800
3403_lu_46_2 標準調整金具 F3SG-RA-01TSを取り付けた状態で
光軸調整が可能。角度調整範囲は±15°。
側面取り付け、背面取り付けが可能。
(別売、2個1セット。
必要数は、*1を参照)
形F39-LGA 3,500
3403_lu_46_3 上下調整金具
*2
F3SG-RA-01TSの上下端位置にて使用。
F3SG-RA-01TSを取り付けた状態で光軸
調整が可能。角度調整範囲は、±22.5°。
側面取り付け、背面取り付けが可能。
(別売、4個1セット)
形F39-LGTB オープン価格
3403_lu_46_4 上下調整金具
*2
(自作用)
上下調整金具(形F39-LGTB)から、
壁面取り付け部の金具を除いた金具セット。
壁面取り付け部は、装置に合わせてお客様
にて準備ください。(別売、4個1セット)

形F39-LGTB-1 オープン価格

*1. 検出幅0185~1225:2セット、検出幅1305~1945:3セット
*2. 上下調整金具は、標準固定金具と組み合わせて使用できません。標準調整金具と組み合わせて使用してください。
   上下調整金具+標準調整金具で使用する場合
検出幅1065以下の場合は、標準調整金具は不要です。上下調整金具 形F39-LGTB(-1)×1セットをご購入ください。
検出幅1145~1945:上下調整金具 形F39-LGTB(-1)×1セット/標準調整金具 形F39-LGA×1セットをご購入ください。

インターフェースユニット・設定ツールSD Manager2 *

形状 種類 仕様 形式 標準価格(¥)
3403_lu_47_1 SD Manager2 設定ツール SD Manager2は、下記の当社
Webサイトよりダウンロードしてください。
icon_01http://www.ia.omron.com/f3sg-r_tool
―― ――
3403_lu_47_2 インターフェース
ユニット
F3SG-RA-01TS 受光器とパソコンの
USBポートを接続します。
付属取り付け品:
専用ケーブル1(0.3m)1個、
専用ケーブル2(2m)1個、
取扱説明書
形F39-GIF 17,000
3403_lu_47_3 Bluetooth
通信ユニット
F3SG-RA受光器に取り付け、
Bluetooth通信できます。
IP67等級
形F39-BT 17,000

*形F3SG-RA-01TSで使用できる機能はモニタ機能のみです。

ランプ

形状 種類 仕様 形式 標準価格(¥)
3403_lu_48_1 ランプユニット 受光器に取り付け、F3SG-RAの
動作状態を点灯状態で示します。
ランプの点灯状態は下記に設定
されています。
赤色(点灯):制御出力情報の反転
橙色(1回点滅):安定入光情報
      (Stable情報)の反転
緑色(点灯):制御出力情報
IP67等級
形F39-LP 10,000
ランプ・
Bluetooth
通信ユニット
形F39-BTLP 18,000

終端キャップ *

形状 仕様 形式 標準価格(¥)
3403_lu_49_1 筐体色: 黒
投光/受光器兼用
(紛失時のスペア)
IP67等級
形F39-CNM 2,000

*本アクセサリはF3SG-RA-02TS用終端キャップと共用です。

形F3SG-R用レーザポインタ

形状 仕様 形式 標準価格(¥)
3403_lu_50_1 光軸調整の粗調時にF3SG-Rの光学面に取り付け、
レーザ光で光軸の調整を支援します
形F39-PTG 37,500

スパッタ保護カバー(投光器・受光器用、2本1セット)

専用の取付金具がスパッタ保護カバーに同梱されています。

形状 適合セーフティライトカーテン 形式 標準価格
(¥)
手検出用
(最小検出物体φ25mm)
3403_lu_51_1 形F3SG-4RA0185-25-01TS 形F39-HGA0200 3,500
形F3SG-4RA0265-25-01TS 形F39-HGA0280 4,000
形F3SG-4RA0345-25-01TS 形F39-HGA0360 4,500
形F3SG-4RA0425-25-01TS 形F39-HGA0440 5,000
形F3SG-4RA0505-25-01TS 形F39-HGA0520 5,500
形F3SG-4RA0585-25-01TS 形F39-HGA0600 6,000
形F3SG-4RA0665-25-01TS 形F39-HGA0680 6,500
形F3SG-4RA0745-25-01TS 形F39-HGA0760 7,000
形F3SG-4RA0825-25-01TS 形F39-HGA0840 7,500
形F3SG-4RA0905-25-01TS 形F39-HGA0920 8,000
形F3SG-4RA0985-25-01TS 形F39-HGA1000 8,500
形F3SG-4RA1065-25-01TS 形F39-HGA1080 9,000
形F3SG-4RA1145-25-01TS 形F39-HGA1160 9,500
形F3SG-4RA1225-25-01TS 形F39-HGA1240 10,000
形F3SG-4RA1305-25-01TS 形F39-HGA1320 10,000
形F3SG-4RA1385-25-01TS 形F39-HGA1400 11,000
形F3SG-4RA1465-25-01TS 形F39-HGA1480 11,000
形F3SG-4RA1545-25-01TS 形F39-HGA1560 12,000
形F3SG-4RA1625-25-01TS 形F39-HGA1640 12,000
形F3SG-4RA1705-25-01TS 形F39-HGA1720 13,000
形F3SG-4RA1785-25-01TS 形F39-HGA1800 13,000
形F3SG-4RA1865-25-01TS 形F39-HGA1880 14,000
形F3SG-4RA1945-25-01TS 形F39-HGA1960 15,000

注1. スパッタ保護カバーを取り付けた場合、F3SG-RA-01TSの検出距離は約10%低下します。
 2. スパッタ保護カバーを取り付けた場合、DIP-SWカバーまでを保護するため、DIP-SWの設定を事前に完了させてご使用ください。

テストロッド

直径 形式 標準価格(¥)
φ25mm 形F39-TRD25 3,850

F3SG-RA-02TS

本体

セーフティライトカーテン

手・腕検出用(最小検出物体 φ25mm)

光軸数 検出幅(mm) 形式 標準価格(¥)
12 240 形F3SG-4RA0240-25-02TS オープン価格
16 320 形F3SG-4RA0320-25-02TS
20 400 形F3SG-4RA0400-25-02TS
24 480 形F3SG-4RA0480-25-02TS
28 560 形F3SG-4RA0560-25-02TS
32 640 形F3SG-4RA0640-25-02TS
36 720 形F3SG-4RA0720-25-02TS
40 800 形F3SG-4RA0800-25-02TS
44 880 形F3SG-4RA0880-25-02TS
48 960 形F3SG-4RA0960-25-02TS
52 1,040 形F3SG-4RA1040-25-02TS
56 1,120 形F3SG-4RA1120-25-02TS
60 1,200 形F3SG-4RA1200-25-02TS
64 1,280 形F3SG-4RA1280-25-02TS
68 1,360 形F3SG-4RA1360-25-02TS
72 1,440 形F3SG-4RA1440-25-02TS
76 1,520 形F3SG-4RA1520-25-02TS
80 1,600 形F3SG-4RA1600-25-02TS
84 1,680 形F3SG-4RA1680-25-02TS
88 1,760 形F3SG-4RA1760-25-02TS
92 1,840 形F3SG-4RA1840-25-02TS
96 1,920 形F3SG-4RA1920-25-02TS

アクセサリ(別売)

セーフティライトカーテン接続用ケーブル

片側コネクタケーブル(耐油ケーブル)

形状 種類 ケーブル長 仕様 形式 標準価格(¥)
3403_lu_54_1 投光器用
M12コネクタ
(8ピン)、5芯
色:灰
3m 3403_lu_54_2

かん合時:IP67等級、IP67G(JIS C 0920 附属書1)*
*セーフティライトカーテン本体のケーブル(電源
ケーブル)と正しくかん合された状態での保護構造
性能です。ケーブル芯線が出ている部分は、
本性能の対象外です。
形F39-JD3RA-L オープン
価格
7m 形F39-JD7RA-L
受光器用
M12コネクタ
(8ピン)、8芯
色:黒
3m 形F39-JD3RA-D
7m 形F39-JD7RA-D

注. 7m以上の長さが必要な場合は、両側コネクタケーブル(形F39-JD□B)と組み合わせてご使用ください。
両側コネクタケーブルを使用する際には、両側コネクタケーブル本体に切削油がかからないよう、保護してください。

片側コネクタケーブル(投光器用・受光器用、各1本/1セット) *

形状 ケーブル
仕様 形式 標準
価格
(¥)
3403_lu_55_1 3m
3403_lu_55_2
かん合時:IP67等級 *
*本アクセサリを使用する際には、
アクセサリ本体に切削油が
かからないよう、保護してください。
形F39-JD3A 10,800
7m 形F39-JD7A 15,600
10m 形F39-JD10A 19,100
15m 形F39-JD15A 25,500
20m 形F39-JD20A 32,500

*片側(投光器用または受光器用)のみの形式もご用意しています。形式末尾に投光器用:-L、受光器用:-Dをつけてご発注ください。
投光器用 片側コネクタケーブル:形F39-JD□A-L、 受光器用 片側コネクタケーブル:形F39-JD□A-D
注1. 耐クーラント用途では形F39-JD□RA-L/-Dをご使用ください。
 2. 20m以上の長さが必要な場合は、両側コネクタケーブル(形F39-JD□B)と組み合わせてご使用ください。

両側コネクタケーブル(投光器用・受光器用、各1本/1セット) *

形状 ケーブル
仕様 形式 標準
価格
(¥)
3403_lu_56_1 0.5m
3403_lu_56_2

かん合時:IP67等級 *
*本アクセサリを使用する際には、
アクセサリ本体に切削油が
かからないよう、保護してください。
形F39-JDR5B 7,050
1m 形F39-JD1B 7,600
3m 形F39-JD3B 10,800
5m 形F39-JD5B 13,200
7m 形F39-JD7B 15,600
10m 形F39-JD10B 19,100
15m 形F39-JD15B 25,500
20m 形F39-JD20B 32,000

*片側(投光器用または受光器用)のみの形式もご用意しています。形式末尾に投光器用:-L、受光器用:-Dをつけてご発注ください。
 投光器用 両側コネクタケーブル:形F39-JD□B-L、 受光器用 両側コネクタケーブル:形F39-JD□B-D
注. 20m以上の長さが必要な場合は、両側コネクタケーブル(形F39-JD□B)を片側コネクタケーブル(形F39-JD□A)と組み合わせてご使用ください。
  なお、40m以上必要な場合は、両側コネクタケーブル複数本と片側コネクタケーブルを組み合わせてご使用ください。
  例:50m必要な場合、形F39-JD20B(20m)×2本と、形F39-JD10A(10m)×1本を接続して使用する。

F3SG-Rシリーズ 種類/価格 121

省配線コネクタシステム(形F39-CN5と最適な省配線用ケーブル形式をご注文ください)

省配線コネクタ

形状 仕様 形式 標準価格(¥)
3403_lu_57_1 かん合時IP67 *
*本アクセサリを使用する際には、
アクセサリ本体に切削油がかからないよう、
保護してください。
形F39-CN5 4,200

注. 省配線コネクタ(形F39-CN5)を使用した場合、以下の機能は使用できません。
・外部リレーモニタ
・補助出力

F3SG-Rシリーズ 種類/価格 125

省配線用ケーブル*(投光器用・受光器用、各1本/1セット)

形状 ケー
ブル
仕様 内容 形式 標準
価格
(¥)
3403_lu_58_1 投光: 3m
受光: 3m

かん合時
IP67
*本アク
セサリを
使用する
際には、
アクセサ
リ本体に
切削油が
かから
ないよ
う、保護
してく
ださい。
両側コネクタケーブル:形F39-JD3B-L
片側コネクタケーブル:形F39-JD3A-D
形F39-JD0303BA 10,800
投光: 3m
受光: 7m
両側コネクタケーブル:形F39-JD3B-L
片側コネクタケーブル:形F39-JD7A-D
形F39-JD0307BA 13,200
投光: 3m
受光:10m
両側コネクタケーブル:形F39-JD3B-L
片側コネクタケーブル:形F39-JD10A-D
形F39-JD0310BA 15,000
投光: 5m
受光: 3m
両側コネクタケーブル:形F39-JD5B-L
片側コネクタケーブル:形F39-JD3A-D
形F39-JD0503BA 12,000
投光: 5m
受光: 7m
両側コネクタケーブル:形F39-JD5B-L
片側コネクタケーブル:形F39-JD7A-D
形F39-JD0507BA 14,400
投光: 5m
受光:10m
両側コネクタケーブル:形F39-JD5B-L
片側コネクタケーブル:形F39-JD10A-D
形F39-JD0510BA 16,200
投光:10m
受光: 3m
両側コネクタケーブル:形F39-JD10B-L
片側コネクタケーブル:形F39-JD3A-D
形F39-JD1003BA 15,000
投光:10m
受光: 7m
両側コネクタケーブル:形F39-JD10B-L
片側コネクタケーブル:形F39-JD7A-D
形F39-JD1007BA 17,400
投光:10m
受光:10m
両側コネクタケーブル:形F39-JD10B-L
片側コネクタケーブル:形F39-JD10A-D
形F39-JD1010BA 19,100

注. 上記以外ケーブル長の投光器と受光器ケーブルの組み合わせも可能です。その際は販売員へお問い合わせください。
*投光器用が両側コネクタケーブル、受光器用が片側コネクタケーブルです。

直列連結ケーブル(投光器用・受光器用 各1本/1セット)

形状 種類 ケーブ
ル長
仕様 形式 標準
価格
(¥)
3403_lu_59_1 キャップ
(8ピン)、
M12コネクタ
(8ピン)
0.2m
3403_lu_59_2
かん合時:IP67等級 *
*本アクセサリを使用する際には、
アクセサリ本体に切削油がかから
ないよう、保護してください。
形F39-JGR2WTS 5,800

注. 直列連結時、連結されたセンサ間のケーブル延長には、直列連結ケーブルと両側コネクタケーブルを組み合わせてご使用ください。
延長時の両側コネクタケーブルには最大10mケーブル(形F39-JD10B)をご使用いただけます。
連結されたセンサ間のケーブル長:最大10m(連結ケーブル(形F39-JGR2WTS)と本体のケーブルは含まない)

F3SG-Rシリーズ 種類/価格 129

セーフティライトカーテン取付金具

形状 仕様 用途 形式 標準価格
(¥)
3403_lu_60_1 中間取付金具
フリーロケーション
金具
F3SG-RA-02TSを取り付けた状態で
光軸調整が可能。
角度調整範囲は±15°。
側面取り付け、背面取り付けが可能。
(別売、2個1セット。必要数は*1を参照)
形F39-LGRA オープン
価格
3403_lu_60_2 上下取付金具 *2 F3SG-RA-02TSの上下端位置にて使用。
F3SG-RA-02TSを取り付けた状態で
光軸調整が可能。
角度調整範囲は、±22.5°。
側面取り付け、背面取り付けが可能。
(別売、4個1セット)
形F39-LGRTB
3403_lu_60_3 上下取付金具 *2 上下取付金具(形F39-LGRTB)から、
壁面取り付け部の金具を変更したもの。
既設のセーフティライトカーテンを
F3SG-RA-02TSに置換える時の取付金具。
(別売、4個1セット)
既設のセーフティライトカーテンの
取付穴に応じて、選択してください。
形F39-LGRTB-2
3403_lu_60_4 上下取付金具 *2 形F39-LGRTB-3

*1. 検出幅0240~1200:2セット、検出幅1280~1920:3セット
*2. 上下取付金具は、中間取付金具と組み合わせて使用してください。
検出幅1040以下の場合は中間取付金具は不要です。上下取付金具 形F39-LGRTB(-2/-3)×1セットをご購入ください。
検出幅1120~1920:上下取付金具 形F39-LGRTB(-2/-3)×1セット/中間取付金具 形F39-LGRA×1セットをご購入ください。

インターフェースユニット・設定ツールSD Manager2 *1 *2

形状 種類 仕様 形式 標準価格(¥)
3403_lu_61_1 SD Manager2 設定ツール SD Manager2は、下記の当社
Webサイトよりダウンロードしてください。
icon_01http://www.ia.omron.com/f3sg-r_tool
―― ――
3403_lu_61_2 インターフェース
ユニット
F3SG-RA-02TS 受光器とパソコンの
USBポートを接続します。
付属品:
分岐コネクタ(形F39-CN1)1個、
コネクタキャップ 1個、
専用ケーブル(2m)1個、
取扱説明書
形F39-GIF-1 オープン価格
3403_lu_61_3 Bluetooth
通信ユニット
形F3SG-RA受光器に取り付け、
Bluetooth通信できます。
IP67等級
形F39-BT 17,000

*1. 形F3SG-RA-02TSで使用できる機能はモニタ機能のみです。
*2. 本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

ランプ *

形状 種類 仕様 形式 標準価格(¥)
3403_lu_62_1 ランプ 受光器に取り付け、F3SG-RAの
動作状態を点灯状態で示します。
ランプの点灯状態は下記に設定
されています。
赤色(点灯):制御出力情報の反転
橙色(1回点滅):安定入光情報
      (Stable情報)の反転
緑色(点灯):制御出力情報
IP67等級
形F39-LP 10,000
ランプ・
Bluetooth
通信ユニット
形F39-BTLP 18,000

*本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

終端キャップ *1 *2

形状 仕様 形式 標準価格(¥)
3403_lu_63_1 筐体色: 黒
投光/受光器兼用
(紛失時のスペア)
IP67等級
形F39-CNM 2,000

*1. 本アクセサリはF3SG-RA-01TS用終端キャップと共用です。
*2. 本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

形F3SG-R用レーザポインタ *

形状 仕様 形式 標準価格(¥)
3403_lu_64_1 光軸調整の粗調時に形F3SG-Rの光学面に取り付け、
レーザ光で光軸の調整を支援します
形F39-PTG 37,500

*本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

テストロッド

直径 形式 標準価格(¥)
φ25mm 形F39-TRD25 3,850
