F3SG-Rシリーズ

セーフティライトカーテン

F3SG-Rシリーズ

タフさと信頼性を兼ね備えた、標準機にふさわしい新シリーズ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

新旧置き換えをサポート

現在お使いのライトカーテンから置き換えに適した最新シリーズの形式を選定します。また新旧仕様比較表もご提供します。

(単位:mm)

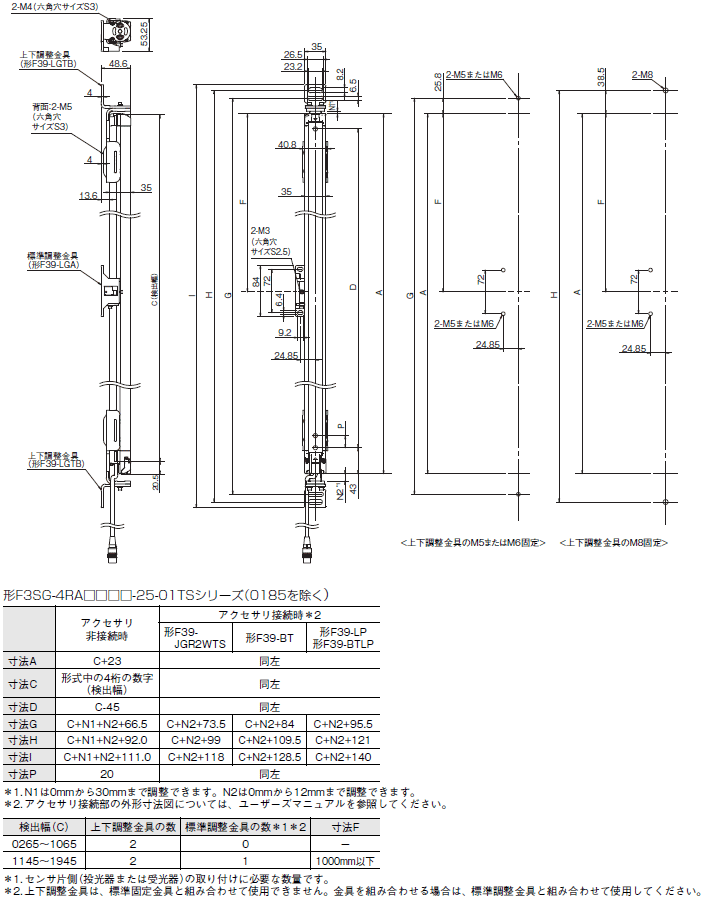

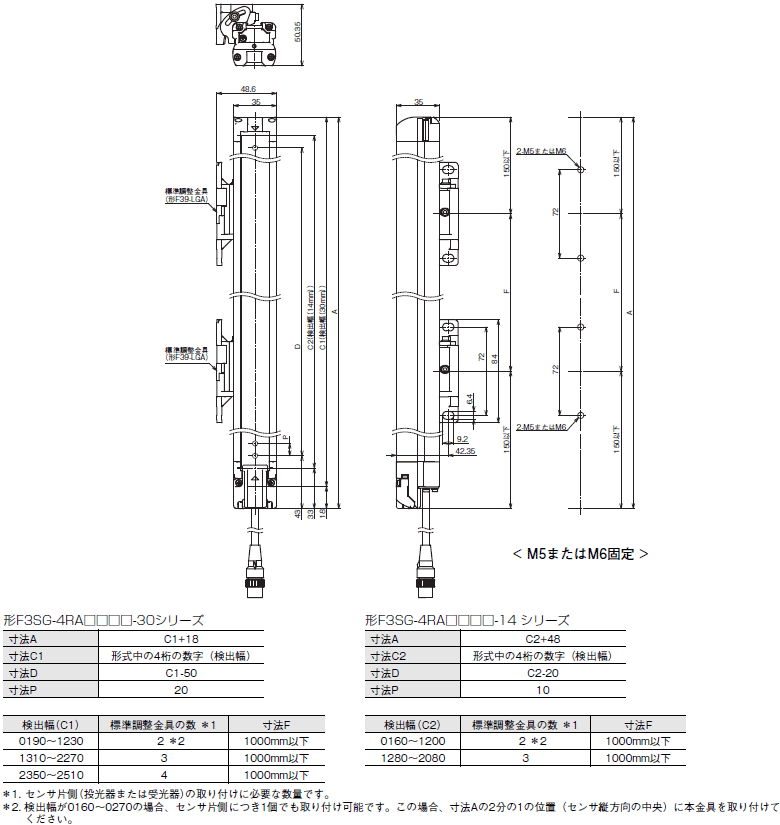

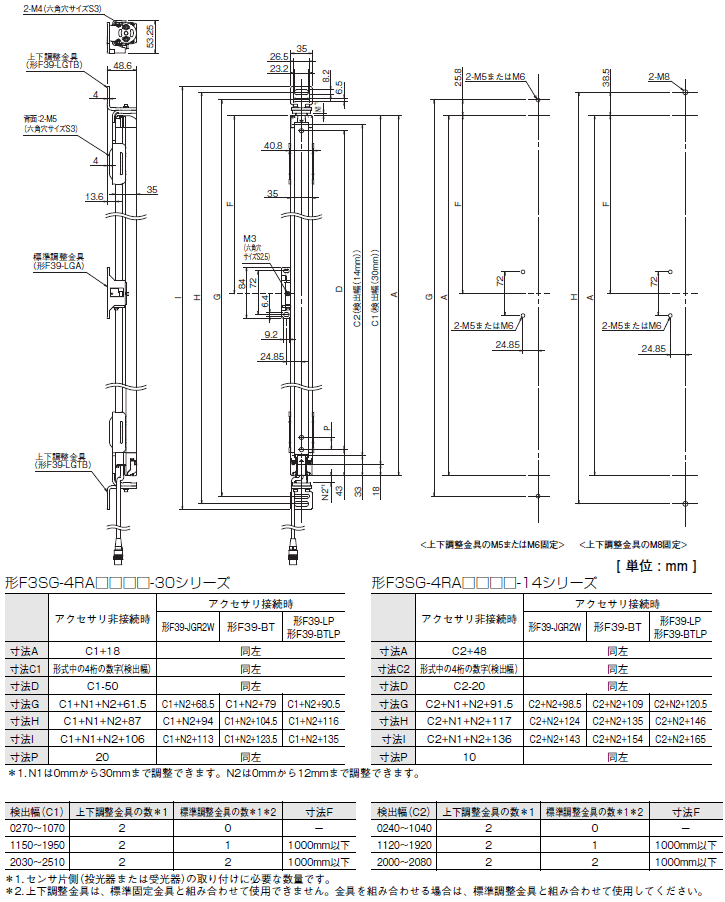

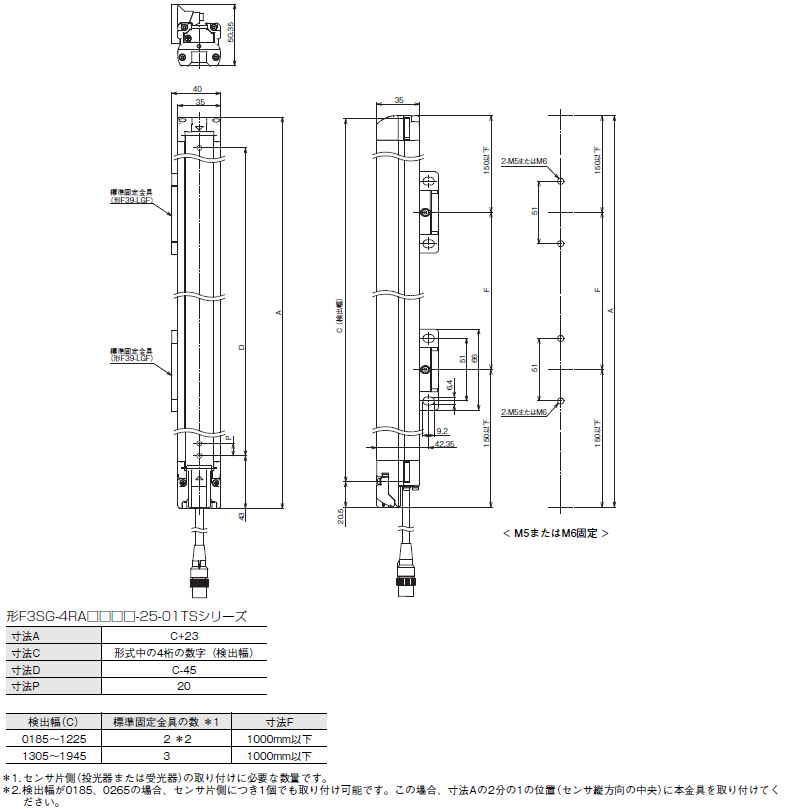

F3SG-RA Advancedタイプ

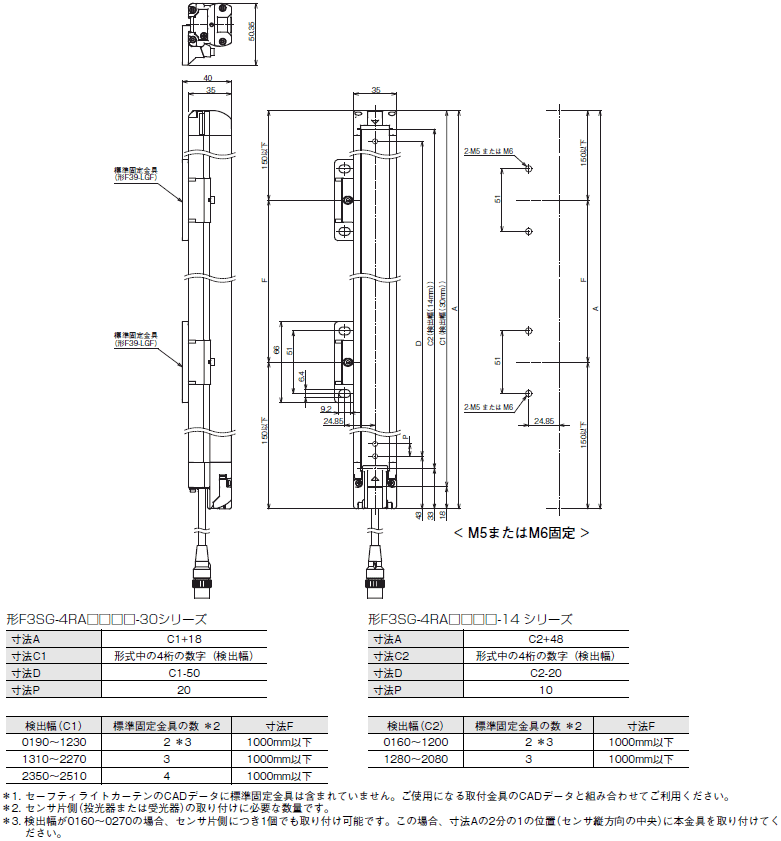

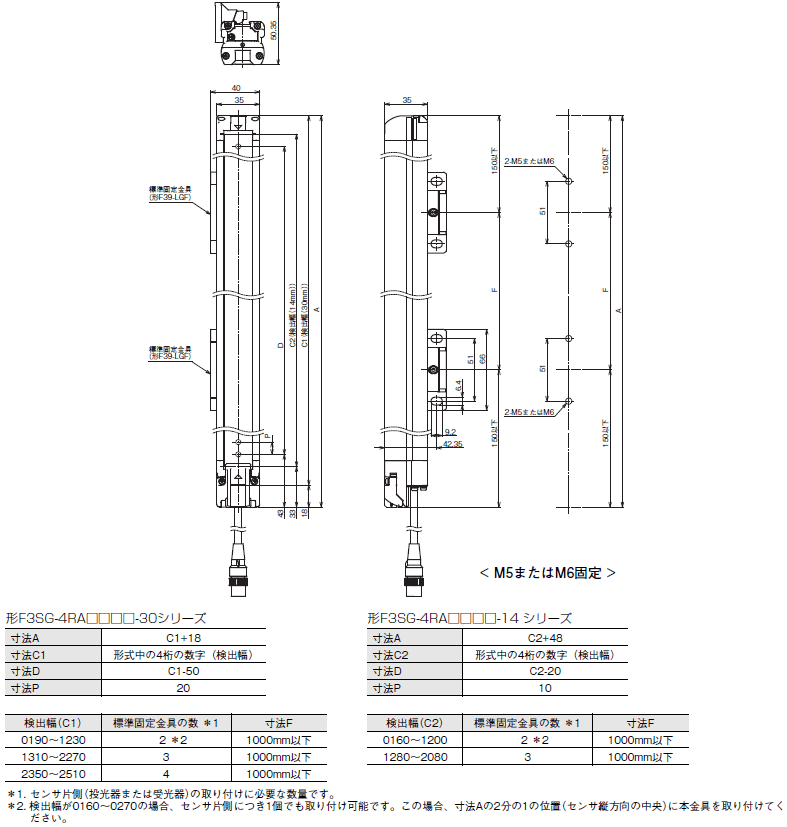

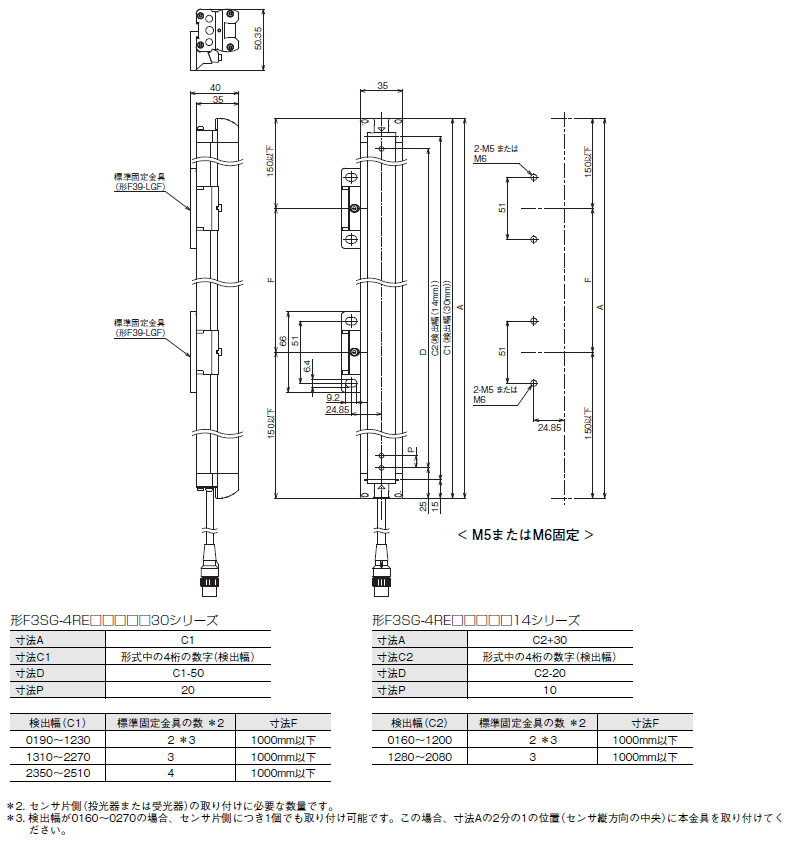

標準固定金具(形F39-LGF)を取り付ける場合

背面取り付け時

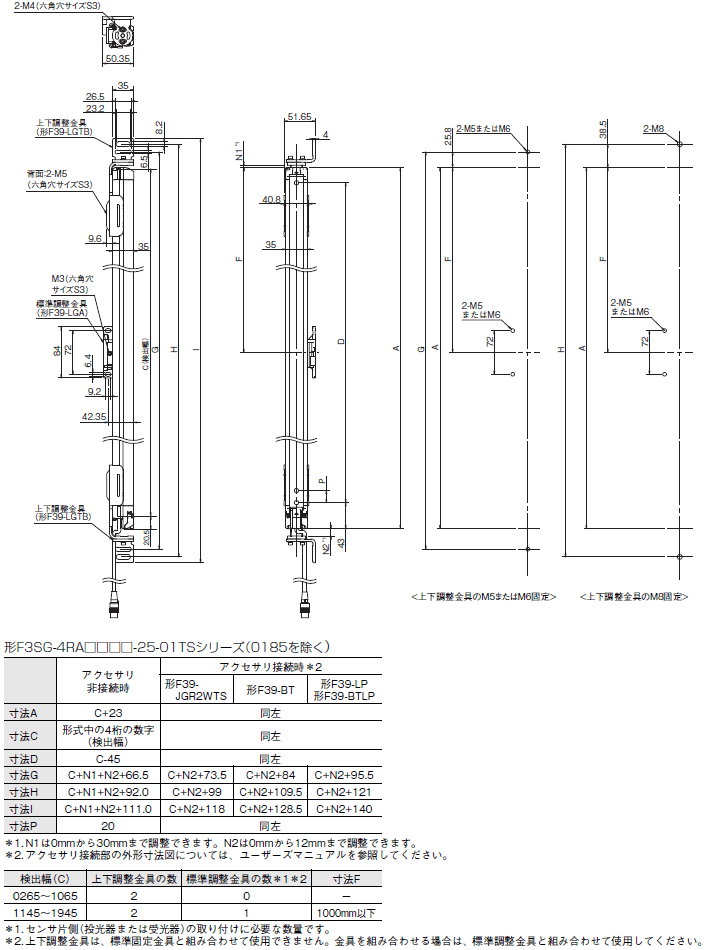

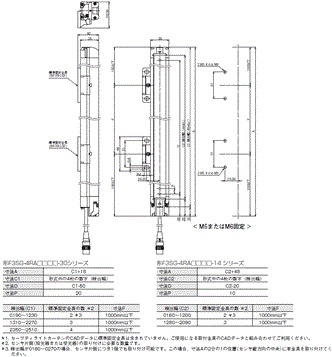

F3SG-Rシリーズ 外形寸法 3

側面取り付け時

F3SG-Rシリーズ 外形寸法 4

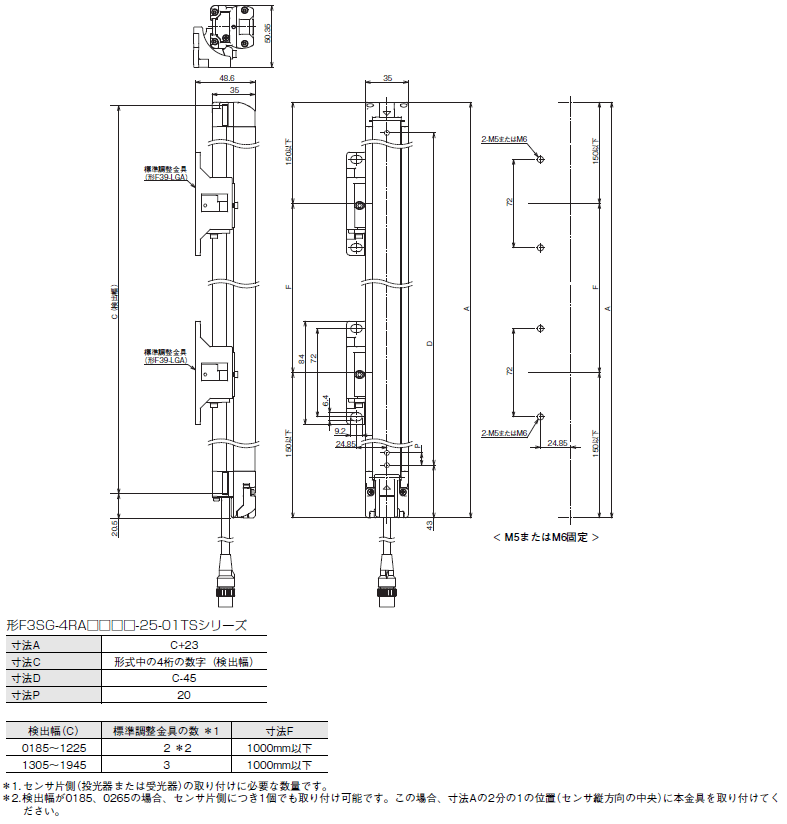

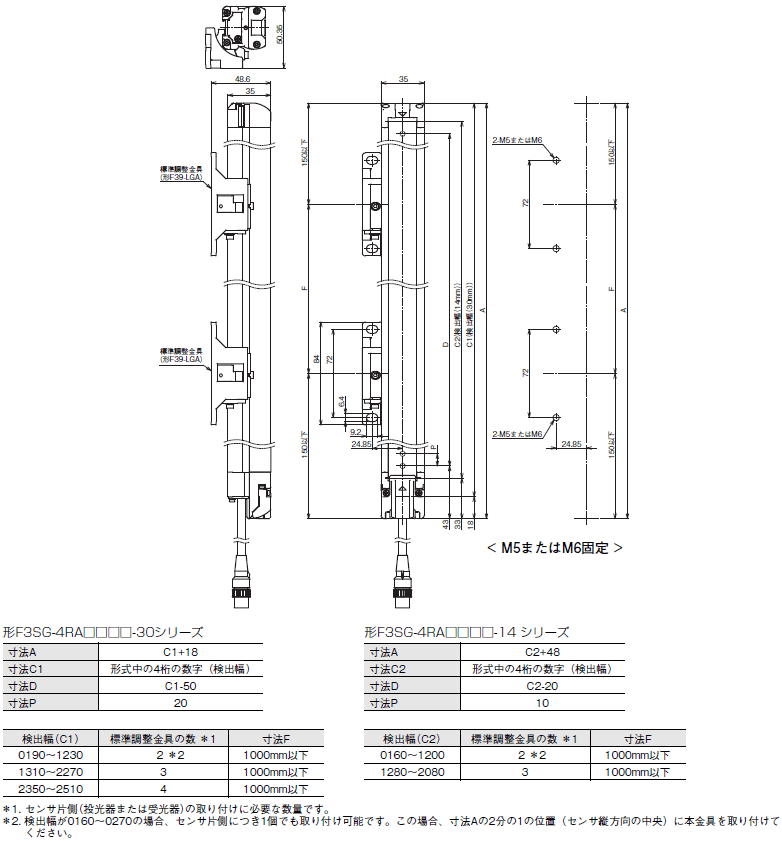

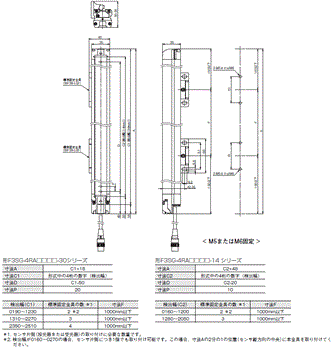

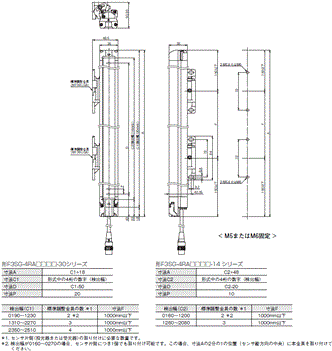

標準調整金具(形F39-LGA)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 6

側面取り付け時

F3SG-Rシリーズ 外形寸法 7

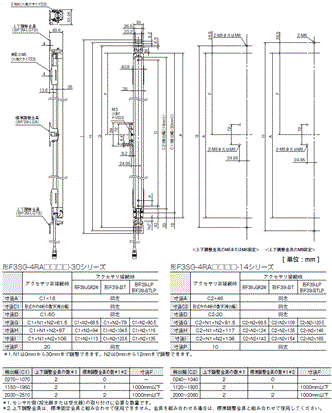

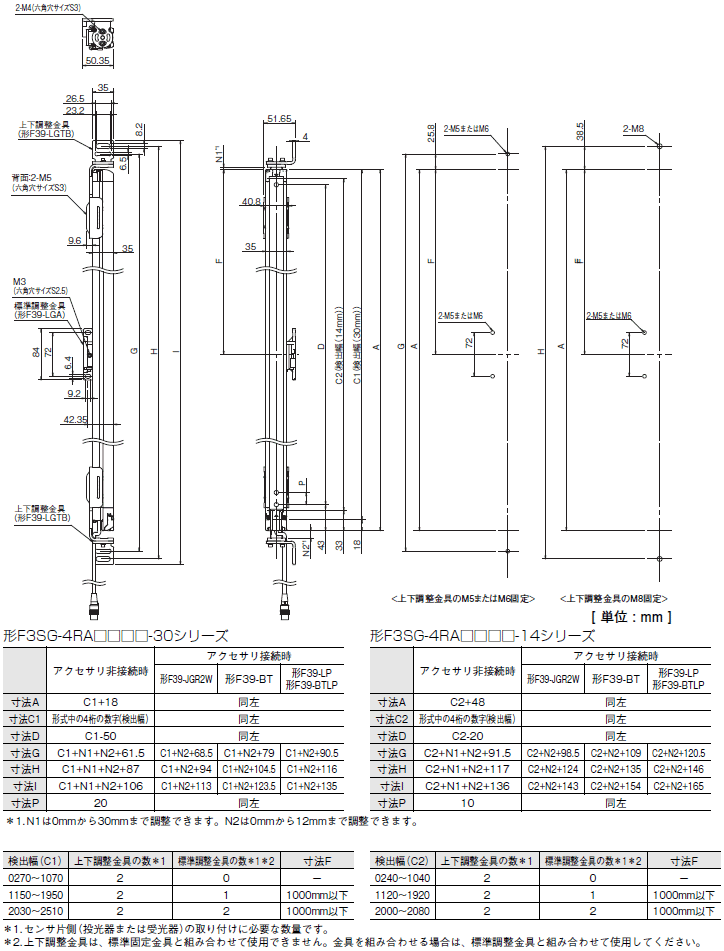

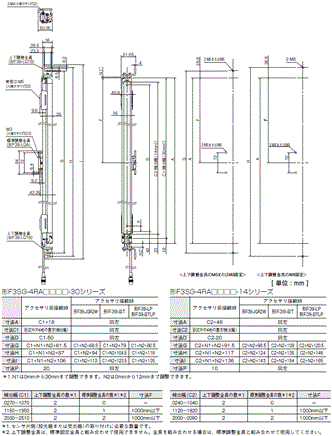

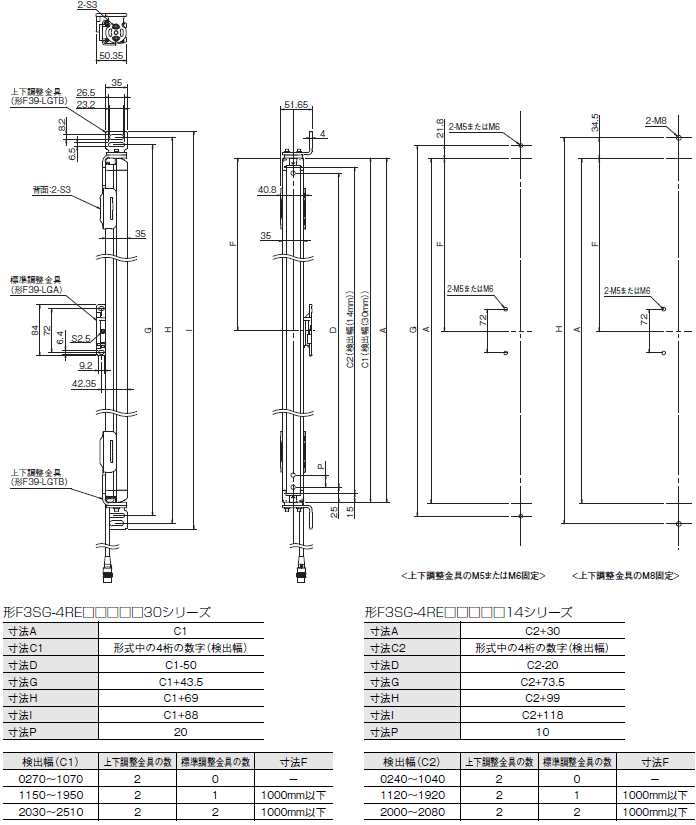

上下調整金具(形F39-LGTB)と標準調整金具(形F39-LGA)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 9

側面取り付け時

F3SG-Rシリーズ 外形寸法 10

アクセサリ

セーフティライトカーテン取付金具

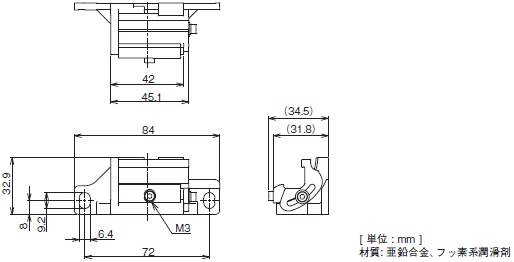

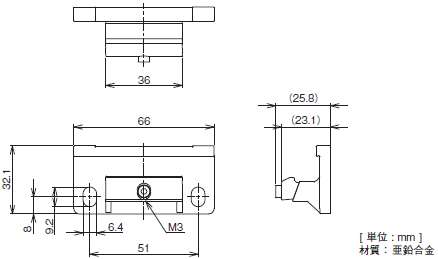

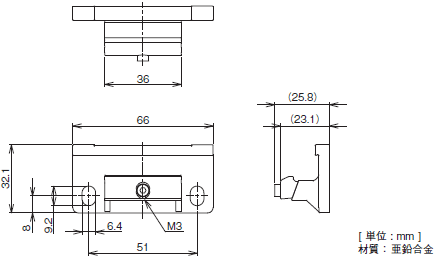

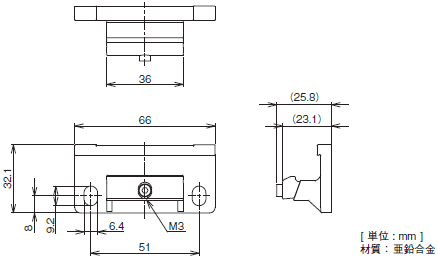

標準固定金具(形F39-LGF)

F3SG-Rシリーズ 外形寸法 13

標準調整金具(別売:形F39-LGA)

F3SG-Rシリーズ 外形寸法 14

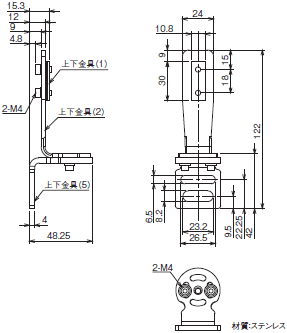

上下調整金具(別売:形F39-LGTB)

F3SG-Rシリーズ 外形寸法 15

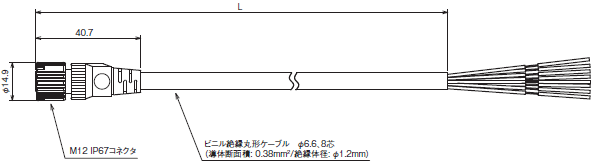

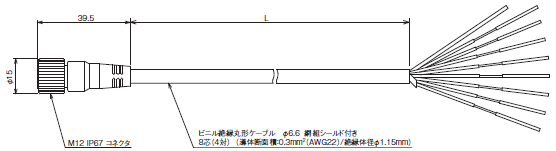

セーフティライトカーテン接続用ケーブル

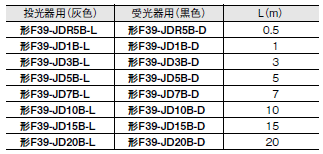

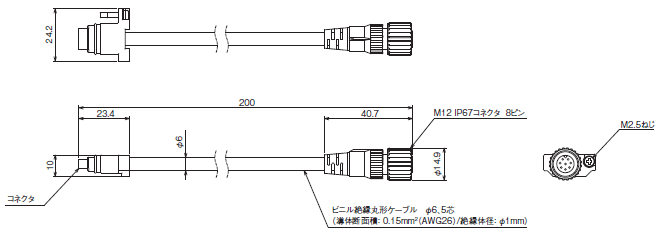

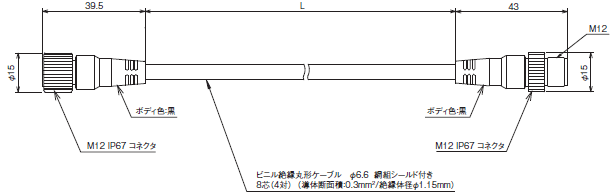

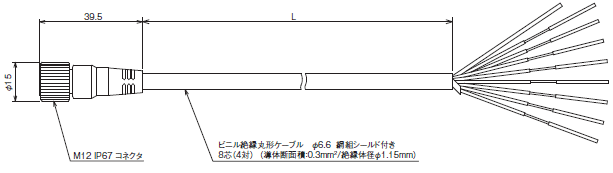

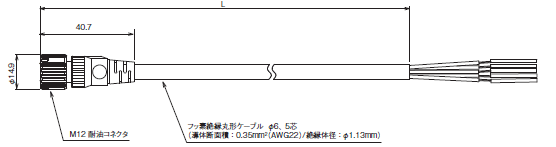

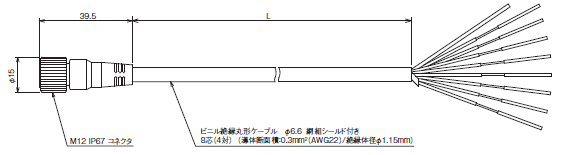

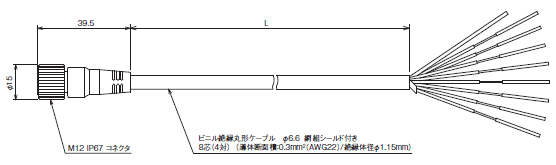

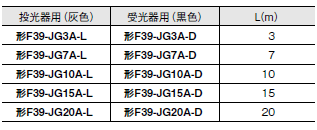

投光器用片側コネクタケーブル(別売:形F39-JG□A-L)

F3SG-Rシリーズ 外形寸法 17

受光器用片側コネクタケーブル(別売:形F39-JG□A-D)

F3SG-Rシリーズ 外形寸法 18
F3SG-Rシリーズ 外形寸法 19

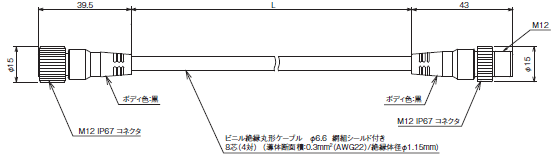

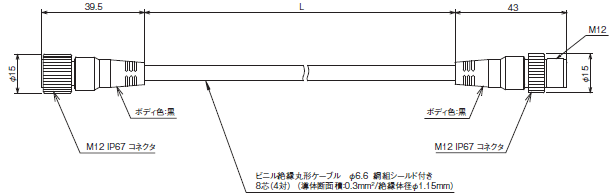

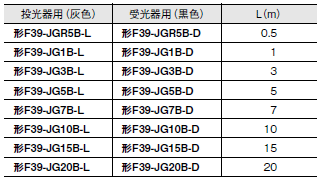

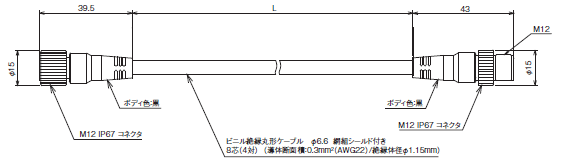

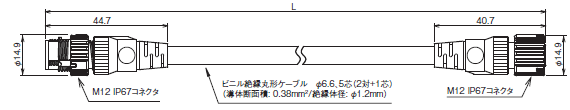

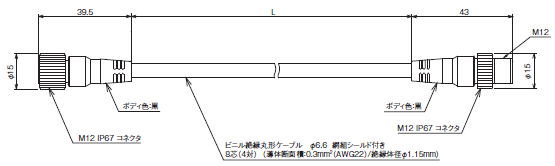

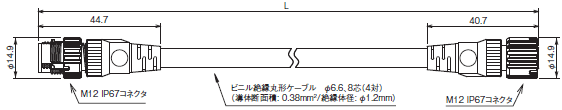

投光器用両側コネクタケーブル:ケーブル延長時の接続用ケーブル(別売:形F39-JG□B-L)

F3SG-Rシリーズ 外形寸法 20

受光器用両側コネクタケーブル:ケーブル延長時の接続用ケーブル(別売:形F39-JG□B-D)

F3SG-Rシリーズ 外形寸法 21
F3SG-Rシリーズ 外形寸法 22

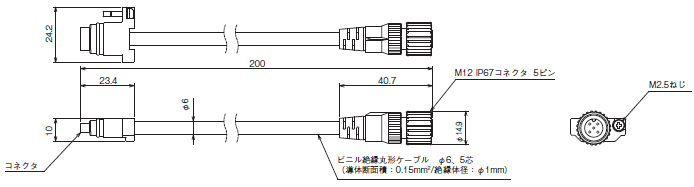

投光器用直列連結ケーブル(別売:形F39-JGR2W-L)

F3SG-Rシリーズ 外形寸法 23

受光器用直列連結ケーブル(別売:形F39-JGR2W-D)

F3SG-Rシリーズ 外形寸法 24

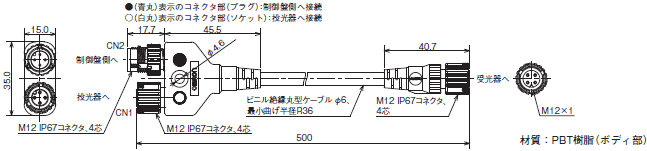

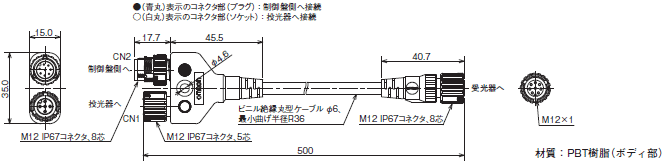

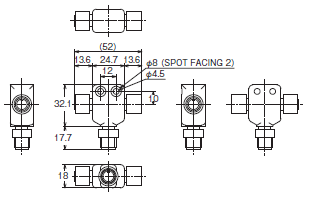

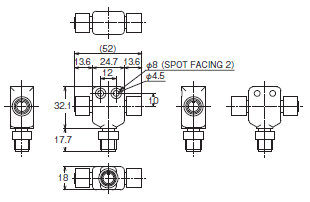

Y字形ジョイントプラグ/ソケット 両側コネクタ(別売:形F39-GCNY2)

F3SG-Rシリーズ 外形寸法 25

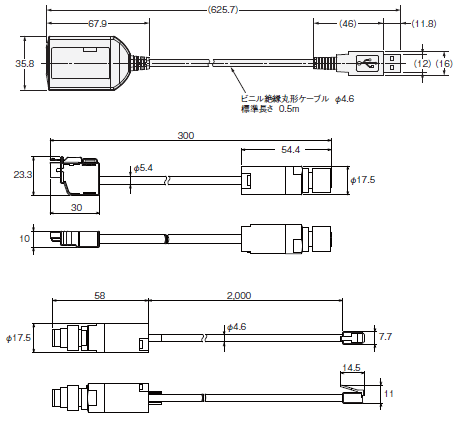

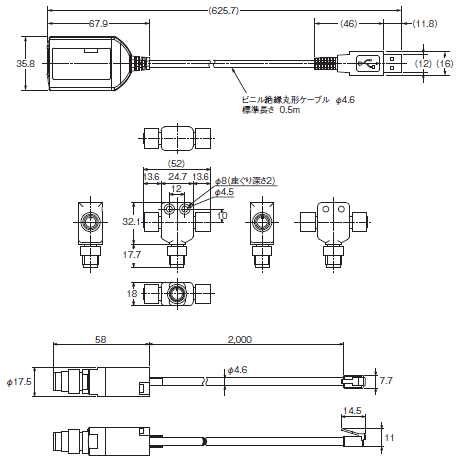

インターフェースユニット(別売:形F39-GIF)

F3SG-Rシリーズ 外形寸法 26

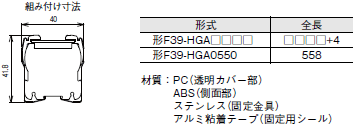

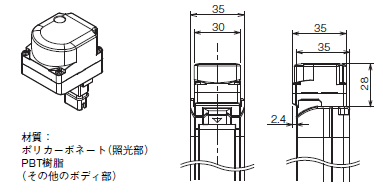

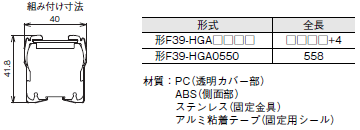

スパッタ保護カバー(別売:形F39-HGA)

F3SG-Rシリーズ 外形寸法 27

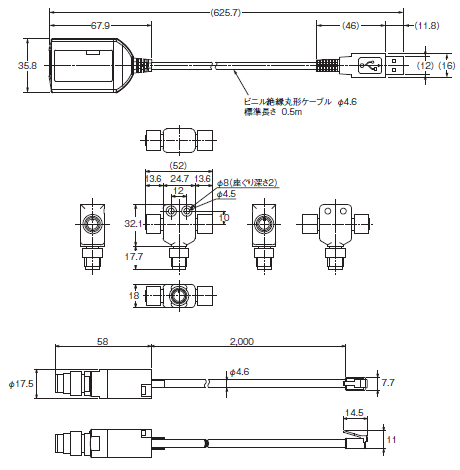

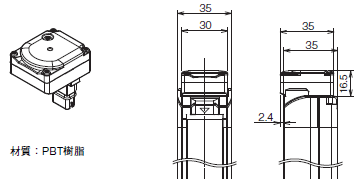

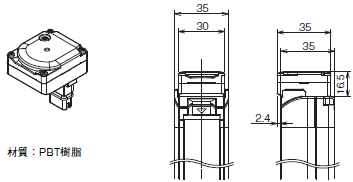

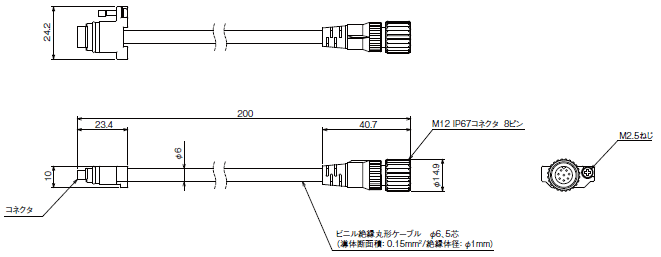

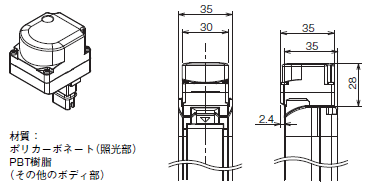

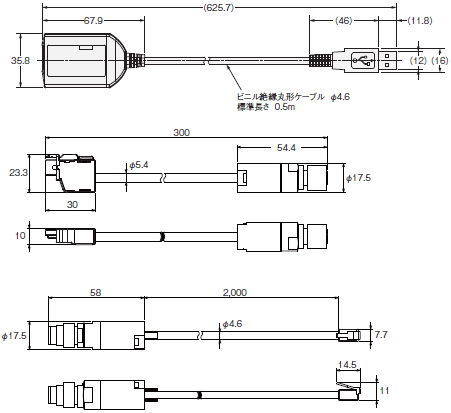

Bluetooth通信ユニット(別売:形F39-BT)

F3SG-Rシリーズ 外形寸法 28

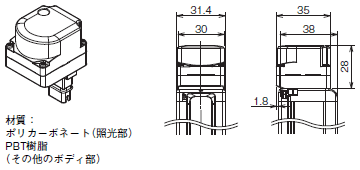

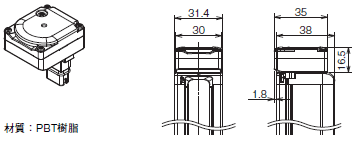

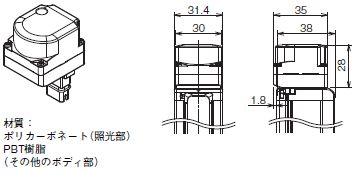

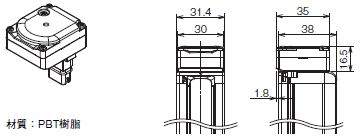

ランプ・Bluetooth通信ユニット(別売:形F39-BTLP)ランプ(別売:形F39-LP)

F3SG-Rシリーズ 外形寸法 29

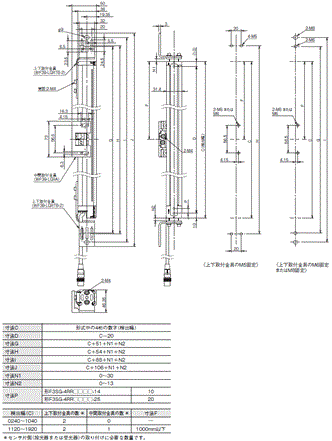

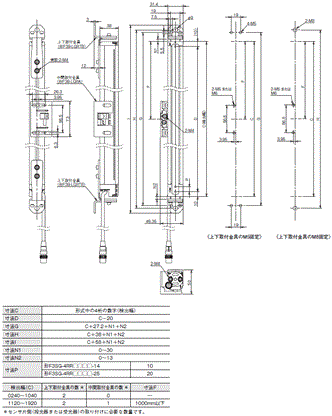

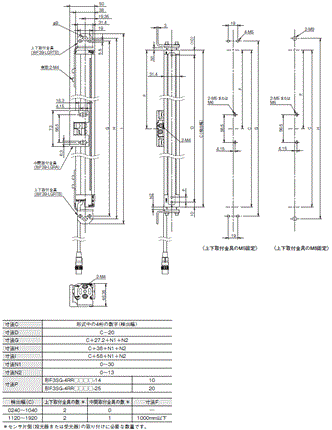

F3SG-RR Robustタイプ

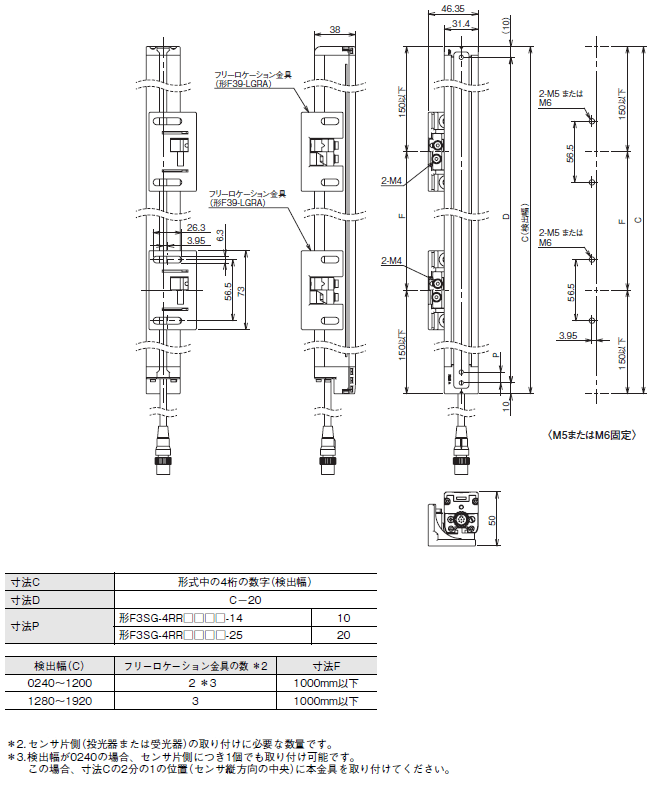

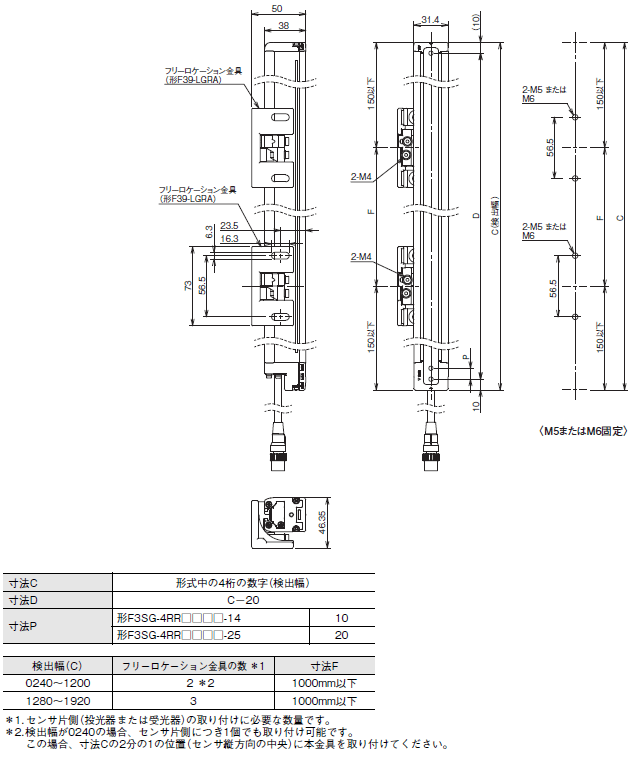

フリーロケーション金具を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 32

側面取り付け時

F3SG-Rシリーズ 外形寸法 33

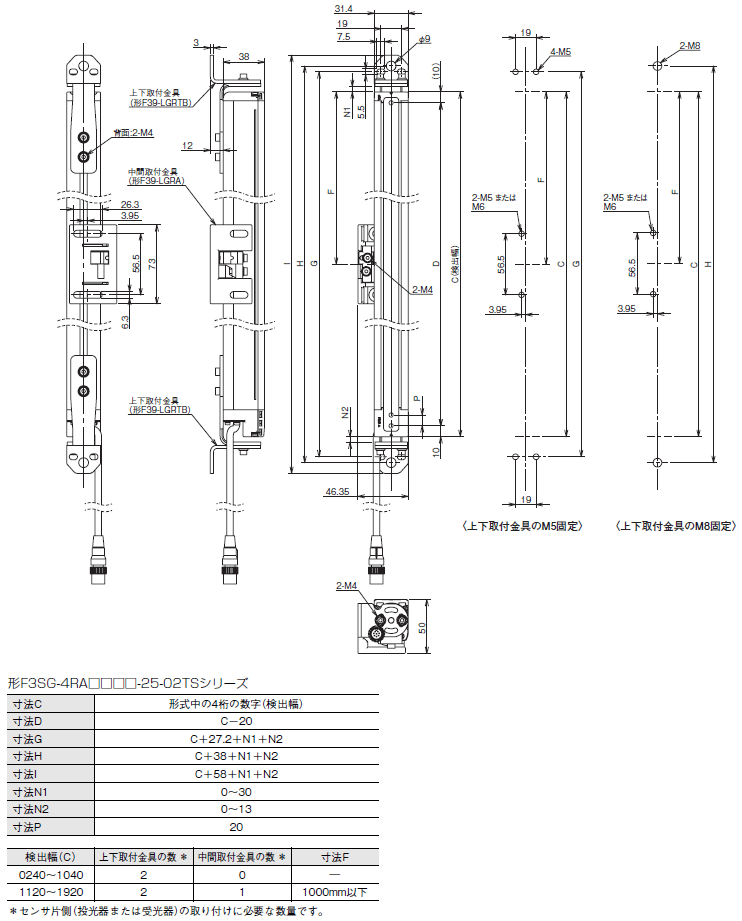

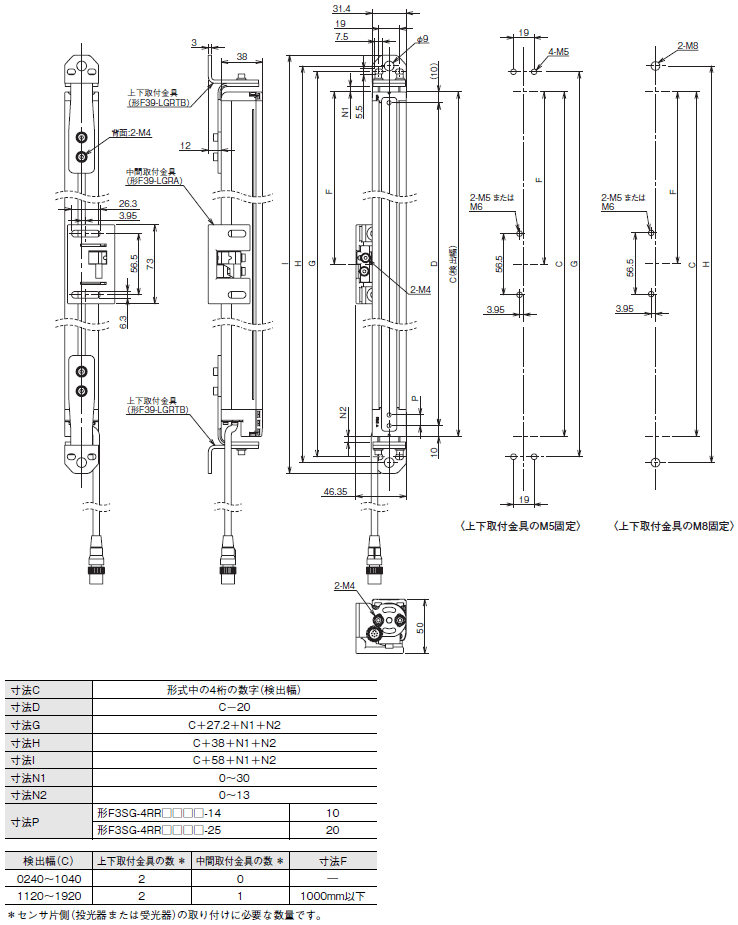

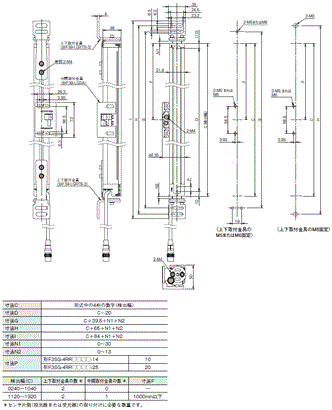

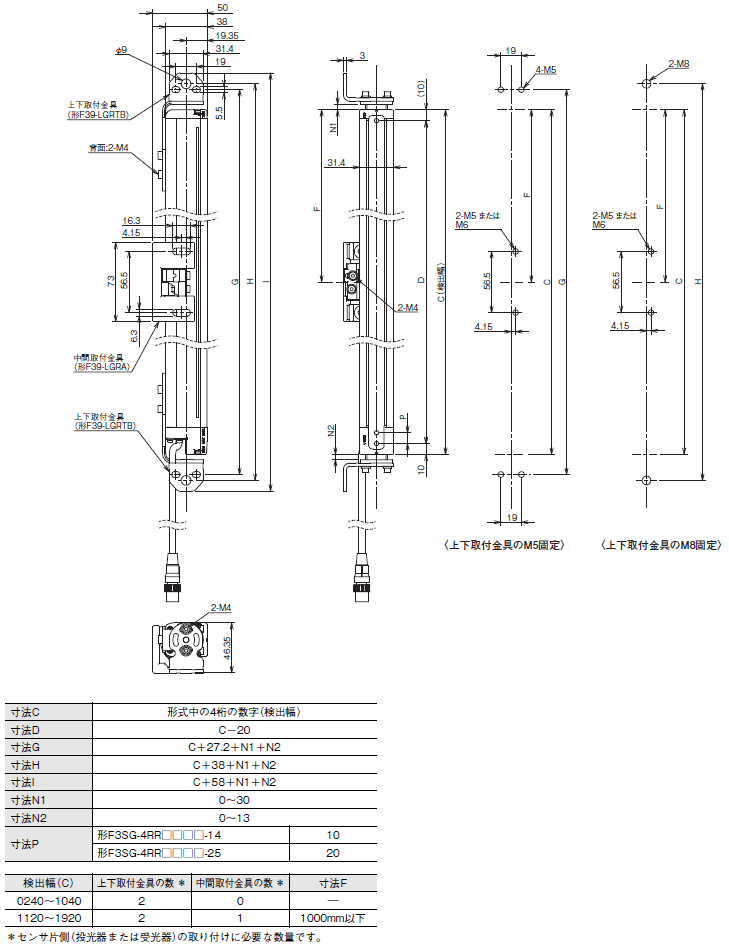

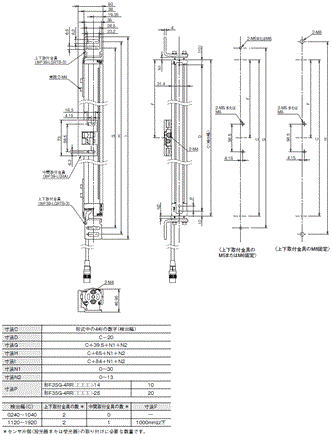

上下取付金具(形F39-LGRTB)と中間取付金具(形F39-LGRA)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 35

側面取り付け時

F3SG-Rシリーズ 外形寸法 36

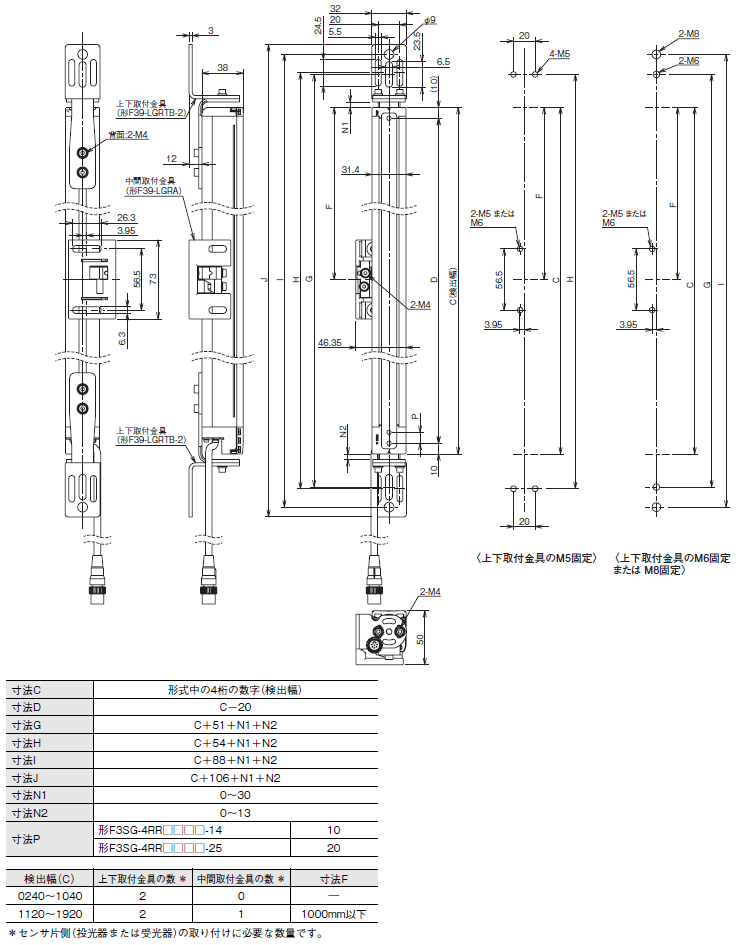

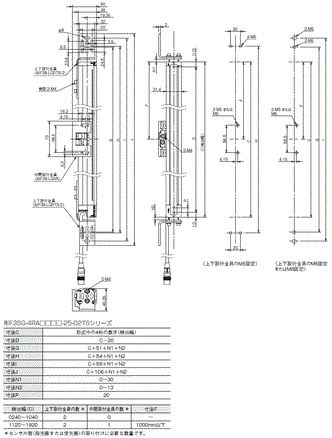

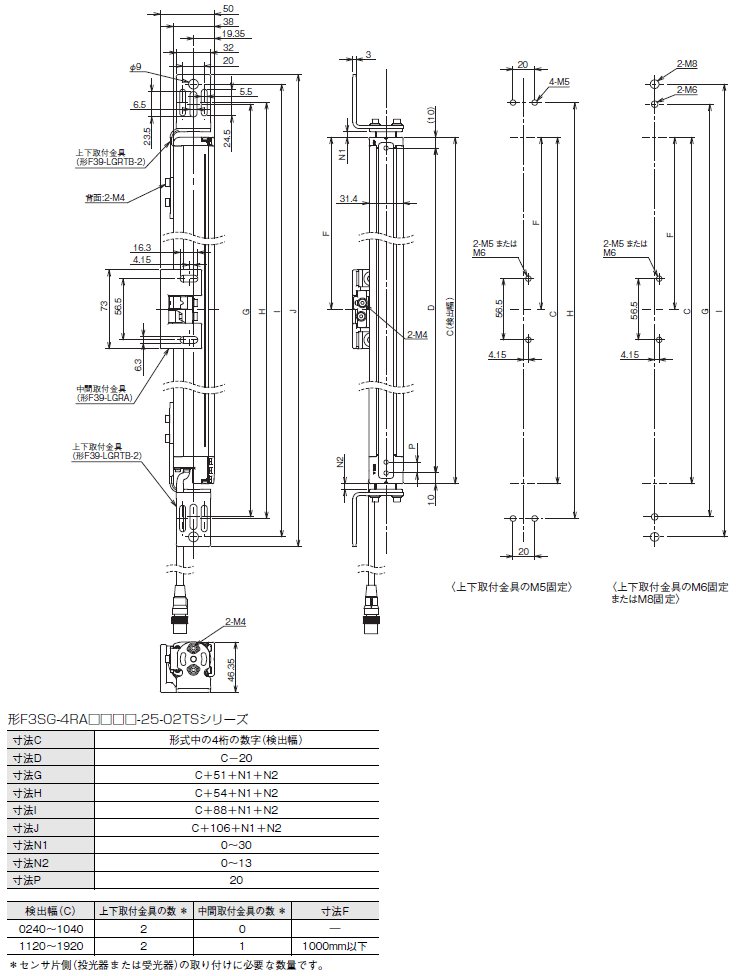

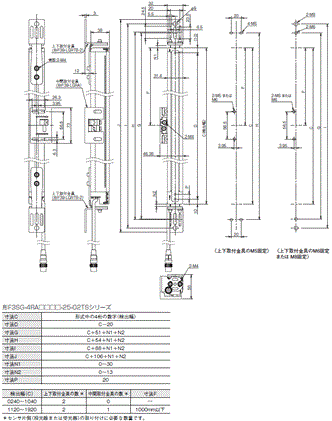

上下取付金具(形F39-LGRTB-2)と中間取付金具(形F39-LGRA)を取り付ける場合

背面取り付け時

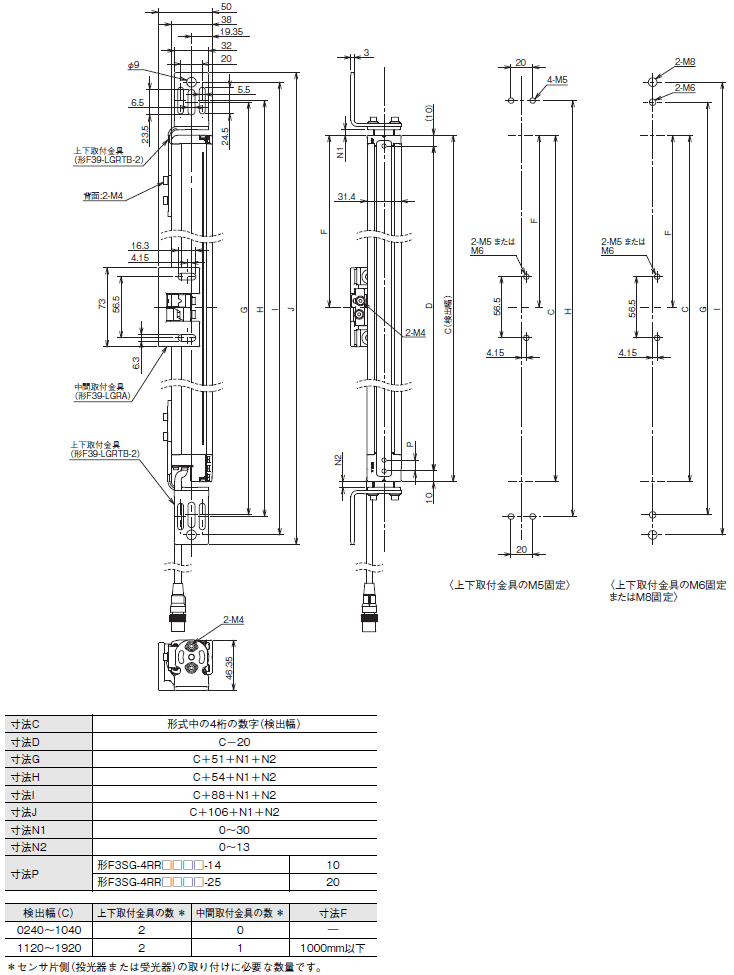

F3SG-Rシリーズ 外形寸法 38

側面取り付け時

F3SG-Rシリーズ 外形寸法 39

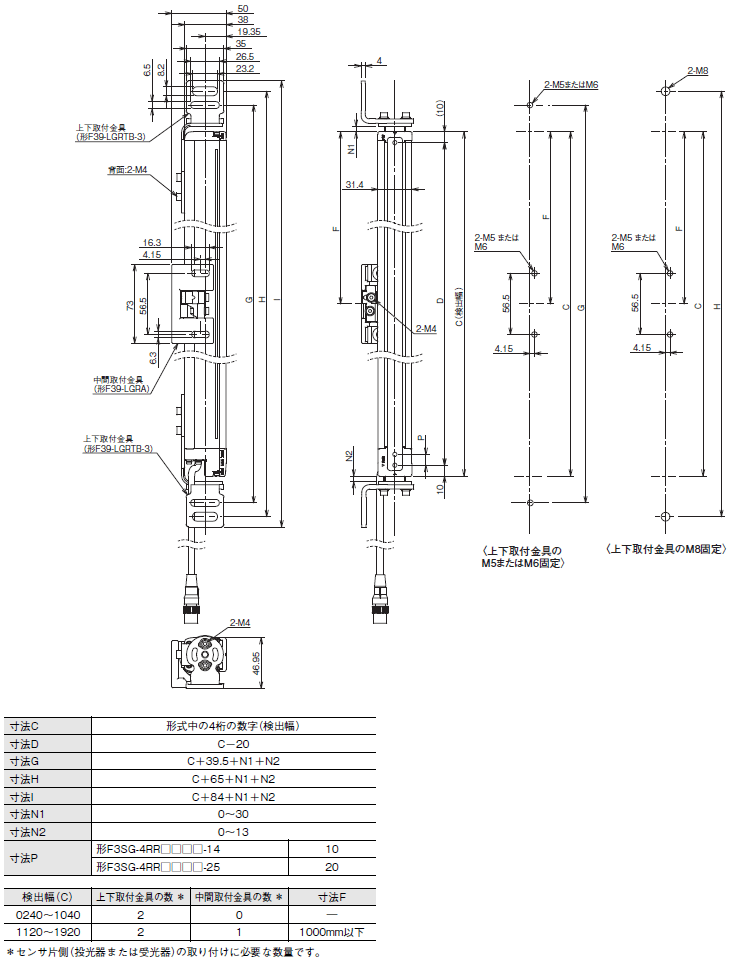

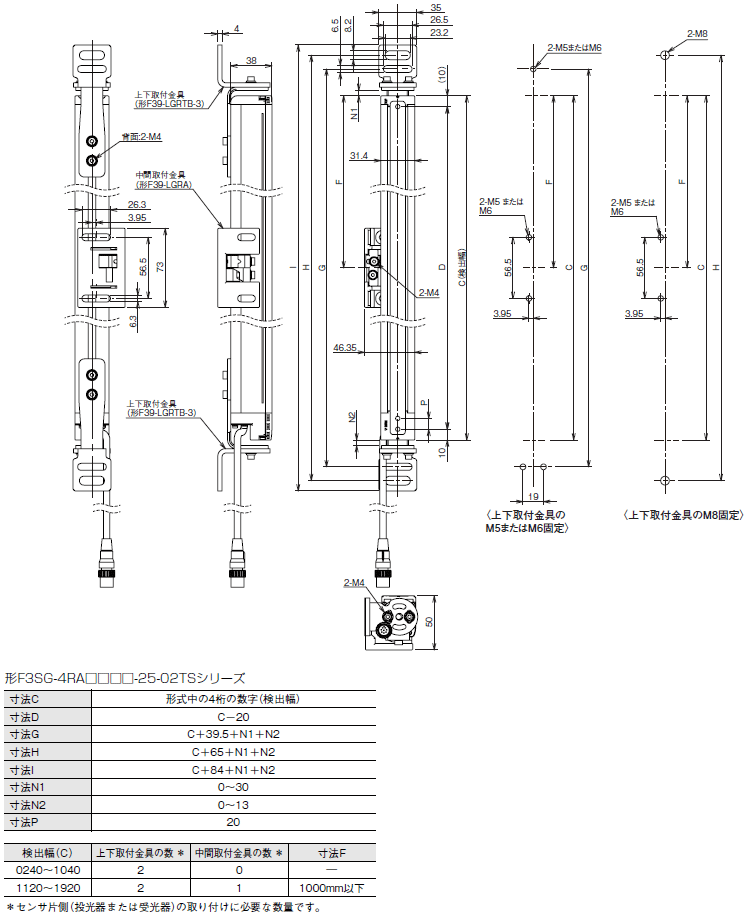

上下取付金具(形F39-LGRTB-3)と中間取付金具(形F39-LGRA)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 41

側面取り付け時

F3SG-Rシリーズ 外形寸法 42

アクセサリ

セーフティライトカーテン取付金具

フリーロケーション金具、中間取付金具(別売:形F39-LGRA)

F3SG-Rシリーズ 外形寸法 45

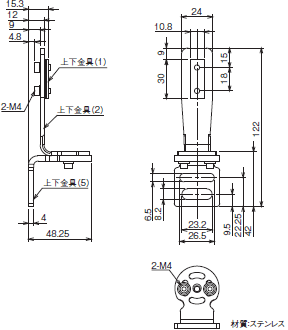

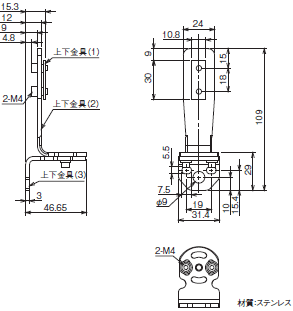

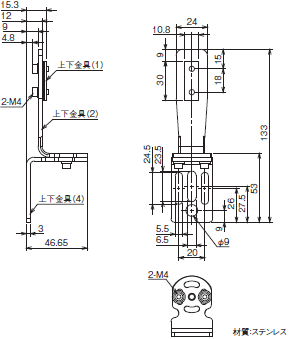

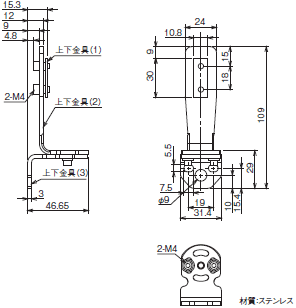

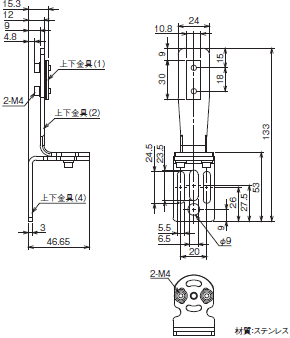

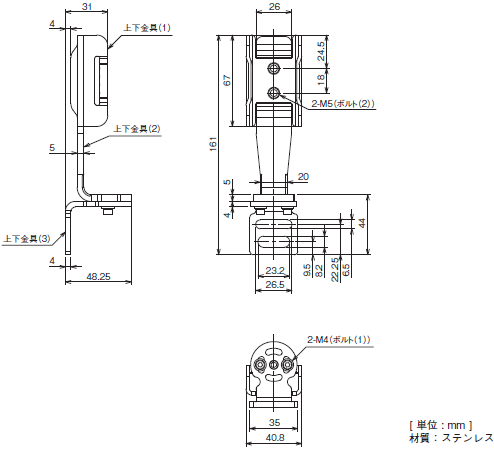

上下取付金具(別売:形F39-LGRTB)

F3SG-Rシリーズ 外形寸法 46

上下取付金具(別売:形F39-LGRTB-2)

F3SG-Rシリーズ 外形寸法 47

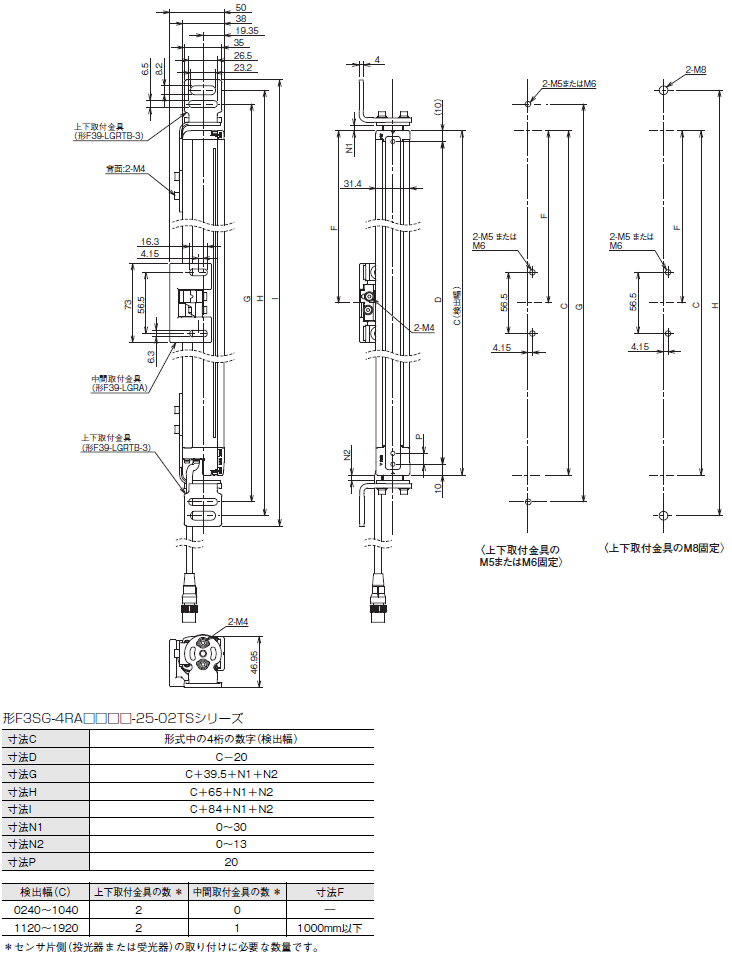

上下取付金具(別売:形F39-LGRTB-3)

F3SG-Rシリーズ 外形寸法 48

セーフティライトカーテン接続用ケーブル

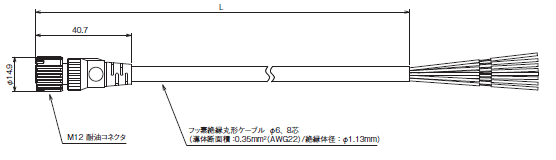

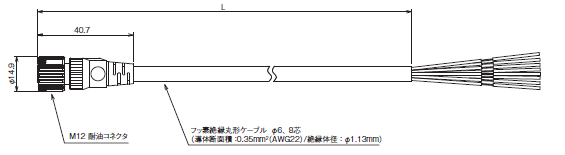

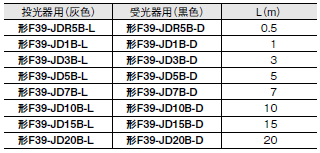

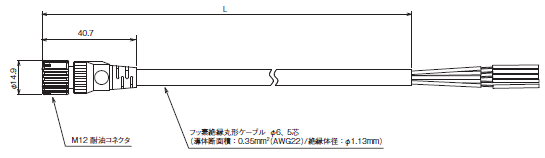

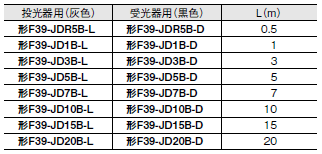

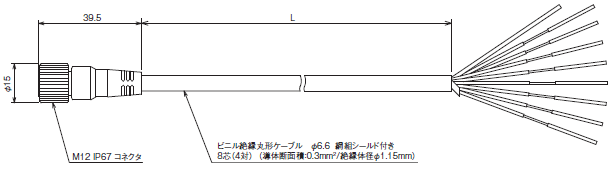

投光器用片側コネクタケーブル(耐油ケーブル)(別売:形F39-JD□RA-L)

F3SG-Rシリーズ 外形寸法 50

受光器用片側コネクタケーブル(耐油ケーブル)(別売:形F39-JD□RA-D)

F3SG-Rシリーズ 外形寸法 51
F3SG-Rシリーズ 外形寸法 52

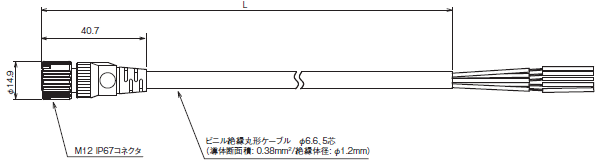

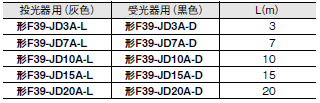

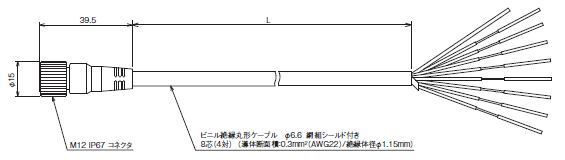

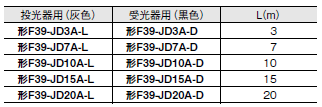

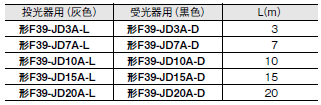

投光器用片側コネクタケーブル(別売:形F39-JD□A-L)

F3SG-Rシリーズ 外形寸法 53

受光器用片側コネクタケーブル(別売:形F39-JD□A-D)

F3SG-Rシリーズ 外形寸法 54
F3SG-Rシリーズ 外形寸法 55

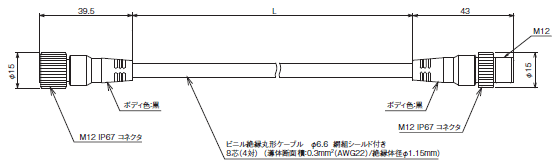

投光器用両側コネクタケーブル:ケーブル延長時の接続用ケーブル(別売:形F39-JD□B-L)

F3SG-Rシリーズ 外形寸法 56

受光器用両側コネクタケーブル:ケーブル延長時の接続用ケーブル(別売:形F39-JD□B-D)

F3SG-Rシリーズ 外形寸法 57
F3SG-Rシリーズ 外形寸法 58

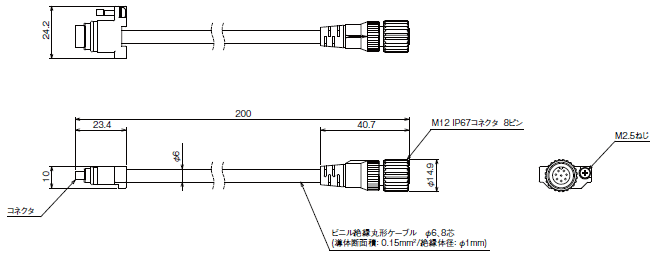

省配線コネクタ(別売:形F39-CN5)

F3SG-Rシリーズ 外形寸法 59

投光器用直列連結ケーブル(別売: 形F39-JGR2WTS-L)

F3SG-Rシリーズ 外形寸法 60

受光器用直列連結ケーブル(別売: 形F39-JGR2WTS-D)

F3SG-Rシリーズ 外形寸法 61
F3SG-Rシリーズ 外形寸法 62

インターフェースユニット(別売:形F39-GIF-1)

F3SG-Rシリーズ 外形寸法 63

Bluetooth通信ユニット(別売:形F39-BT)

F3SG-Rシリーズ 外形寸法 64

ランプ・Bluetooth通信ユニット(別売:形F39-BTLP)ランプ(別売:形F39-LP)

F3SG-Rシリーズ 外形寸法 65

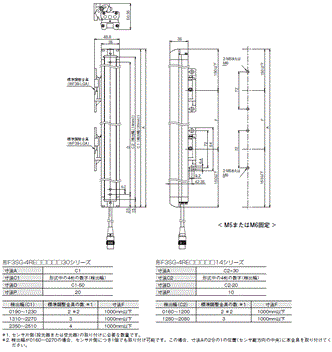

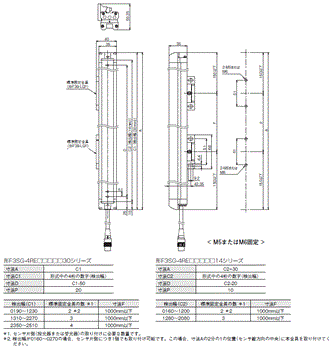

F3SG-RE Easyタイプ

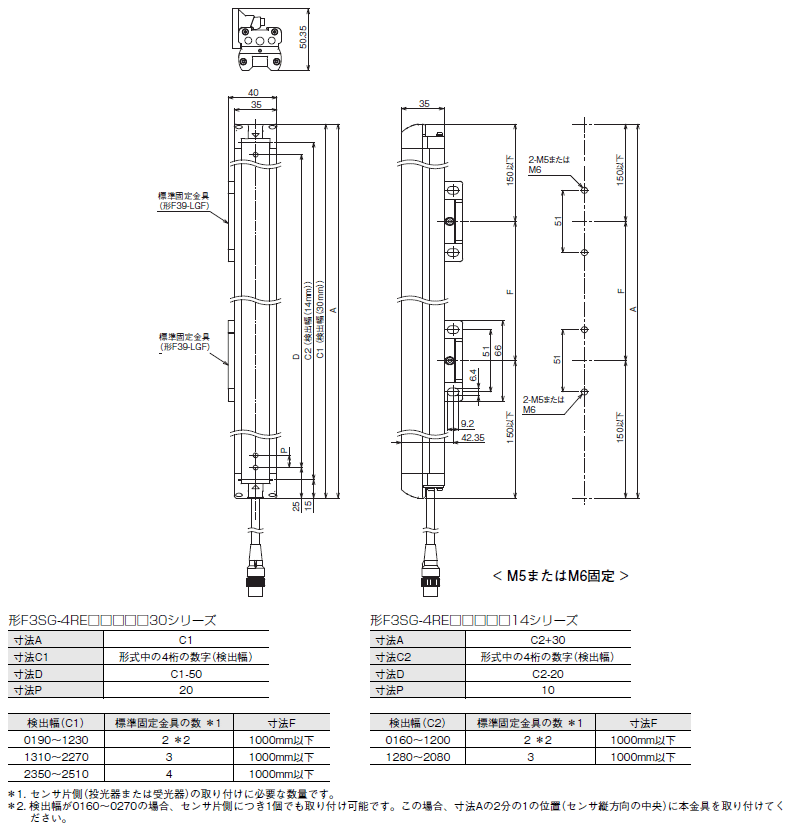

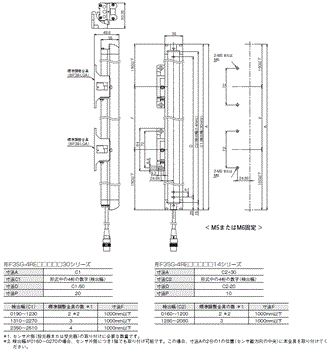

標準固定金具(形F39-LGF)を取り付ける場合

背面取り付け時

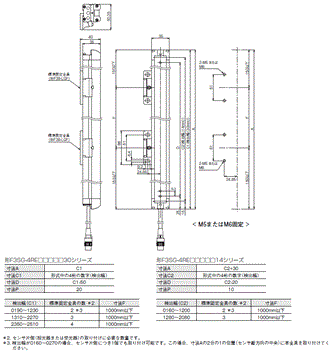

F3SG-Rシリーズ 外形寸法 68

側面取り付け時

F3SG-Rシリーズ 外形寸法 69

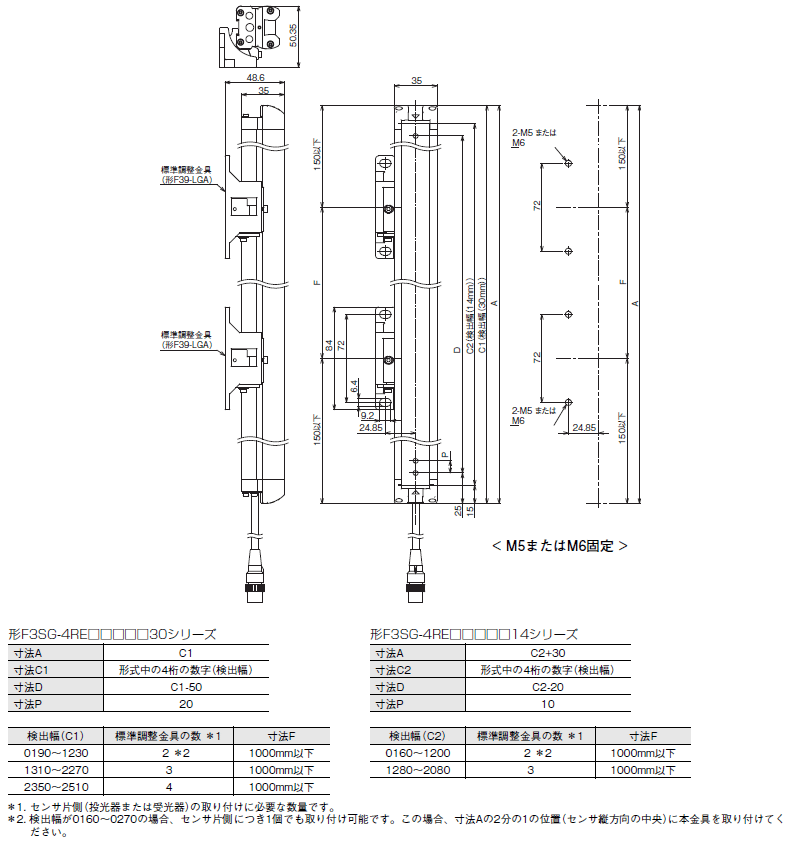

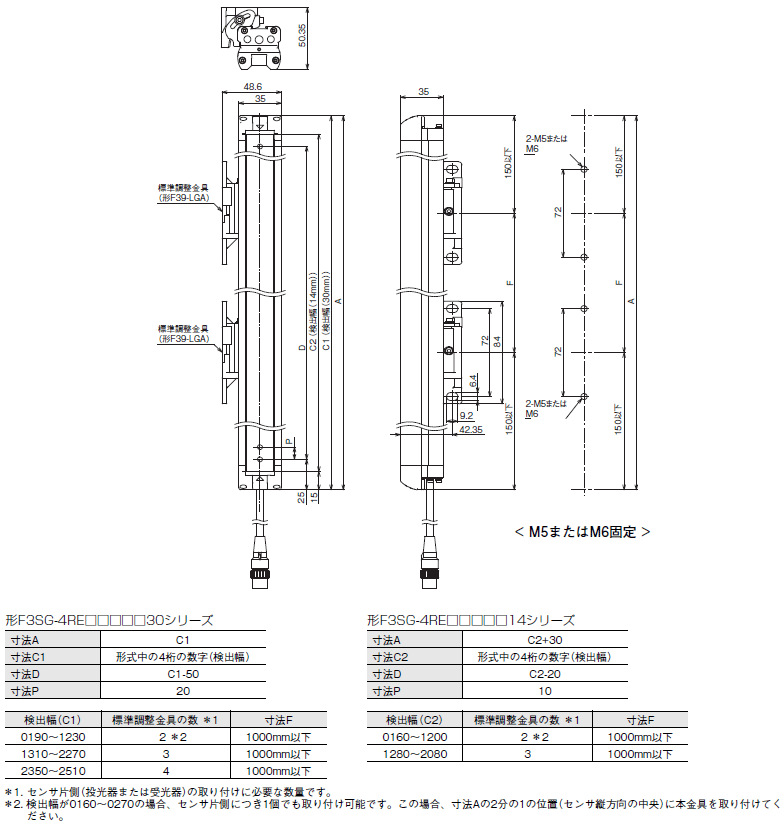

標準調整金具(形F39-LGA)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 71

側面取り付け時

F3SG-Rシリーズ 外形寸法 72

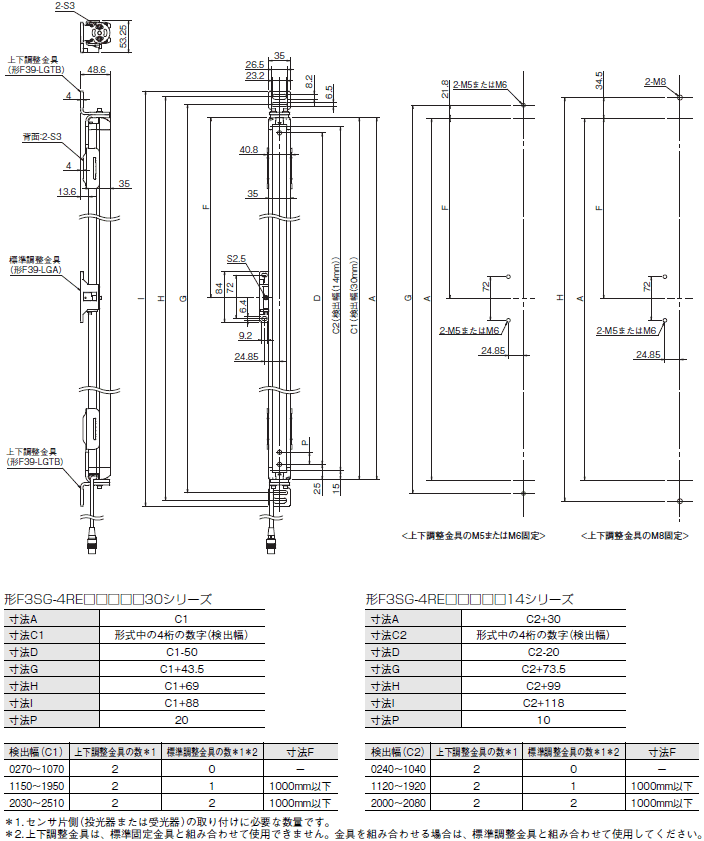

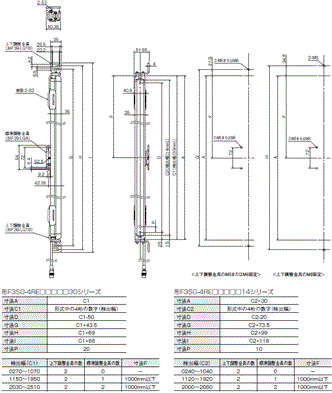

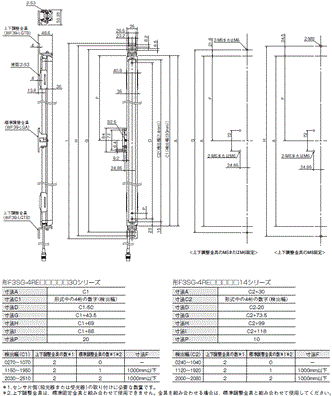

上下調整金具(形F39-LGTB)と標準調整金具(形F39-LGA)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 74

側面取り付け時

F3SG-Rシリーズ 外形寸法 75

アクセサリ

セーフティライトカーテン取付金具

標準固定金具(形F39-LGF)

F3SG-Rシリーズ 外形寸法 78

標準調整金具(別売:形F39-LGA)

F3SG-Rシリーズ 外形寸法 79

上下調整金具(別売:形F39-LGTB)

F3SG-Rシリーズ 外形寸法 80

セーフティライトカーテン接続用ケーブル

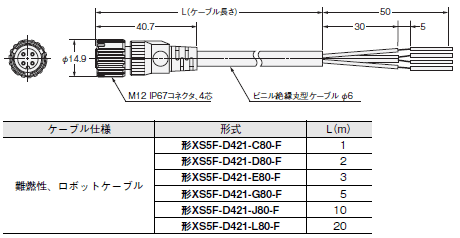

丸型防水コネクタ:ケーブル付コネクタ ソケット片側コネクタ(別売:形XS5F-D421-□80-F)

F3SG-Rシリーズ 外形寸法 82

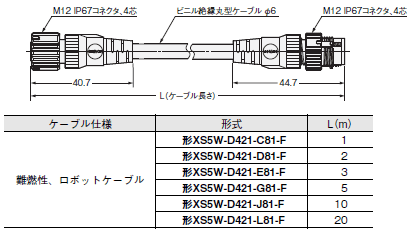

丸型防水コネクタ: ケーブル付コネクタ ソケット/ プラグ両側コネクタ(別売: 形XS5W-D421-□81-F)

F3SG-Rシリーズ 外形寸法 83

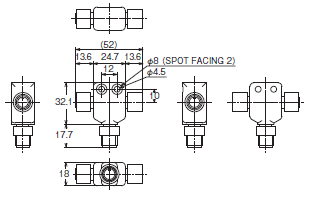

Y字形ジョイントプラグ/ソケット 両側コネクタ(別売: 形F39-GCNY1)

F3SG-Rシリーズ 外形寸法 84

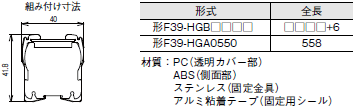

スパッタ保護カバー(別売:形F39-HGA/HGB)

F3SG-Rシリーズ 外形寸法 85

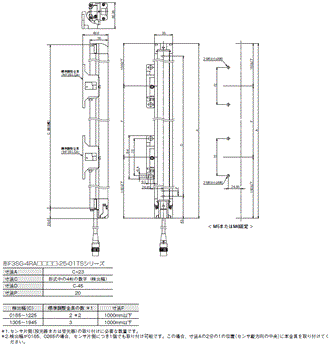

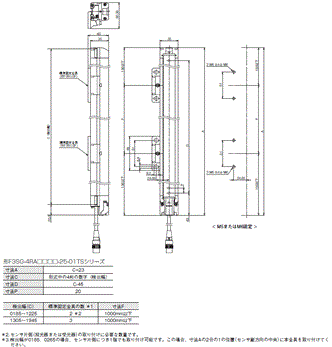

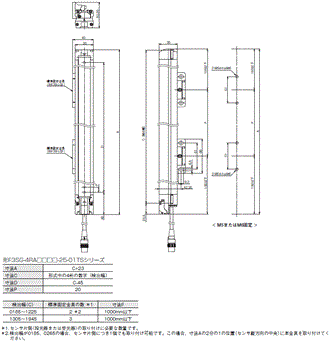

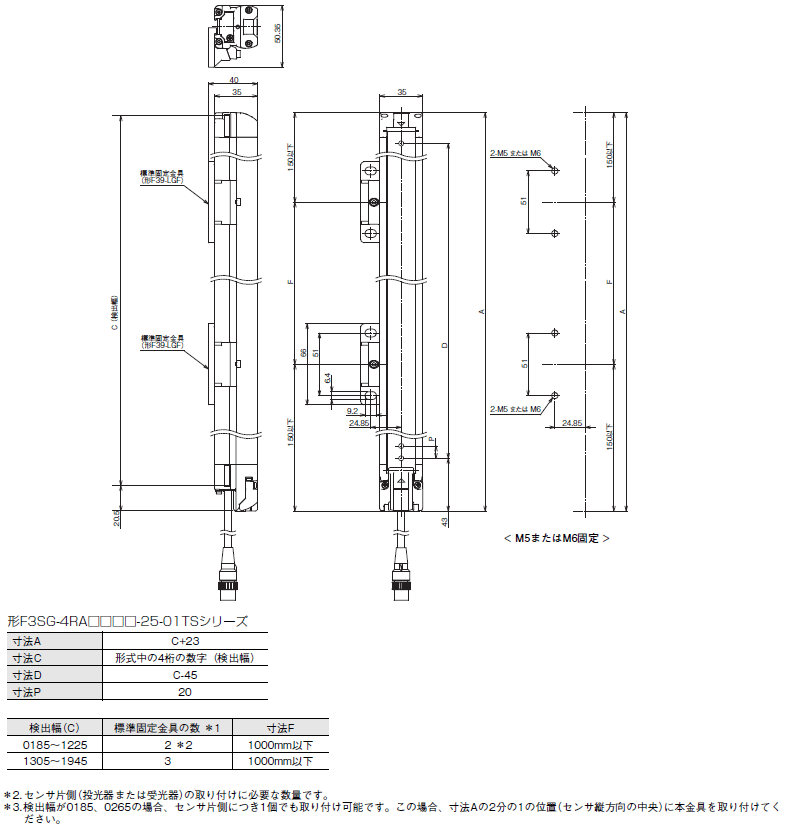

F3SG-RA-01TS

標準固定金具(形F39-LGF)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 88

側面取り付け時

F3SG-Rシリーズ 外形寸法 89

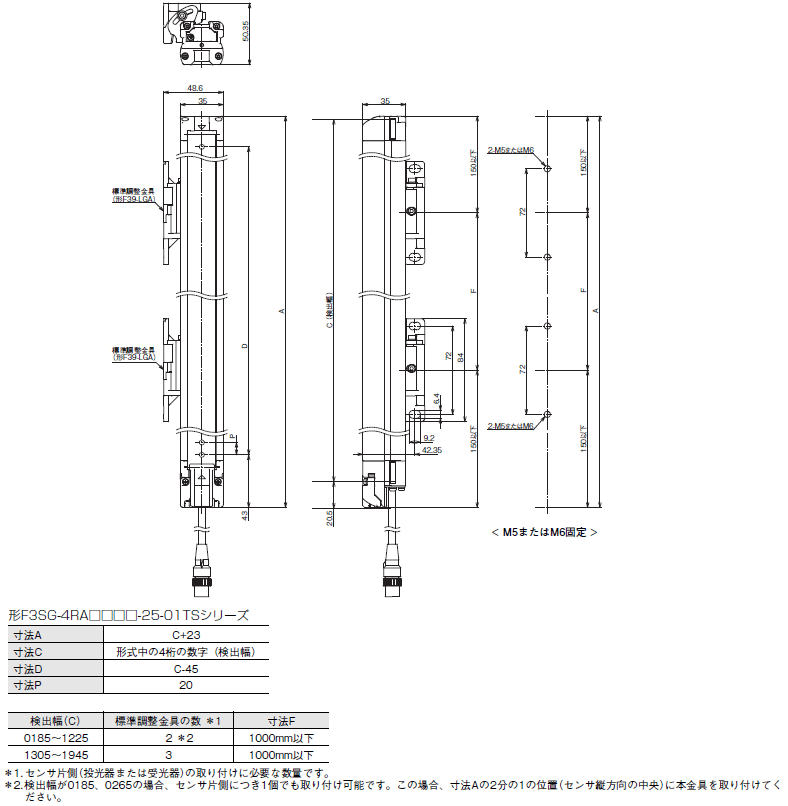

標準調整金具(形F39-LGA)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 91

側面取り付け時

F3SG-Rシリーズ 外形寸法 92

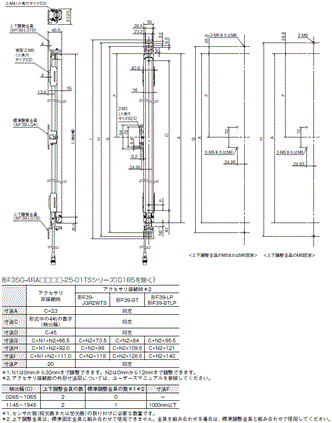

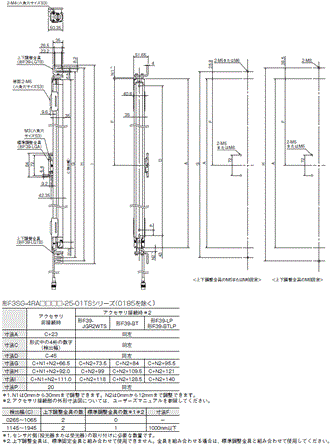

上下調整金具(形F39-LGTB)と標準調整金具(形F39-LGA)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 94

側面取り付け時

F3SG-Rシリーズ 外形寸法 95

アクセサリ

セーフティライトカーテン取付金具

標準固定金具(形F39-LGF)

F3SG-Rシリーズ 外形寸法 98

標準調整金具(別売:形F39-LGA)

F3SG-Rシリーズ 外形寸法 99

上下調整金具(別売:形F39-LGTB)

F3SG-Rシリーズ 外形寸法 100

セーフティライトカーテン接続用ケーブル

投光器用片側コネクタケーブル(別売:形F39-JD□A-L)

F3SG-Rシリーズ 外形寸法 102

受光器用片側コネクタケーブル(別売:形F39-JD□A-D)

F3SG-Rシリーズ 外形寸法 103
F3SG-Rシリーズ 外形寸法 104

投光器用両側コネクタケーブル:ケーブル延長時の接続用ケーブル(別売:形F39-JD□B-L)

F3SG-Rシリーズ 外形寸法 105

受光器用両側コネクタケーブル:ケーブル延長時の接続用ケーブル(別売:形F39-JD□B-D)

F3SG-Rシリーズ 外形寸法 106
F3SG-Rシリーズ 外形寸法 107

省配線コネクタ(別売:形F39-CN5)

F3SG-Rシリーズ 外形寸法 108

投光器用直列連結ケーブル(別売: 形F39-JGR2WTS-L)

F3SG-Rシリーズ 外形寸法 109

受光器用直列連結ケーブル(別売: 形F39-JGR2WTS-D)

F3SG-Rシリーズ 外形寸法 110
F3SG-Rシリーズ 外形寸法 111

インターフェースユニット(別売:形F39-GIF)

F3SG-Rシリーズ 外形寸法 112

スパッタ保護カバー(別売:形F39-HGA)

F3SG-Rシリーズ 外形寸法 113

Bluetooth通信ユニット(別売:形F39-BT)

F3SG-Rシリーズ 外形寸法 114

ランプ・Bluetooth通信ユニット(別売:形F39-BTLP)ランプ(別売:形F39-LP)

F3SG-Rシリーズ 外形寸法 115

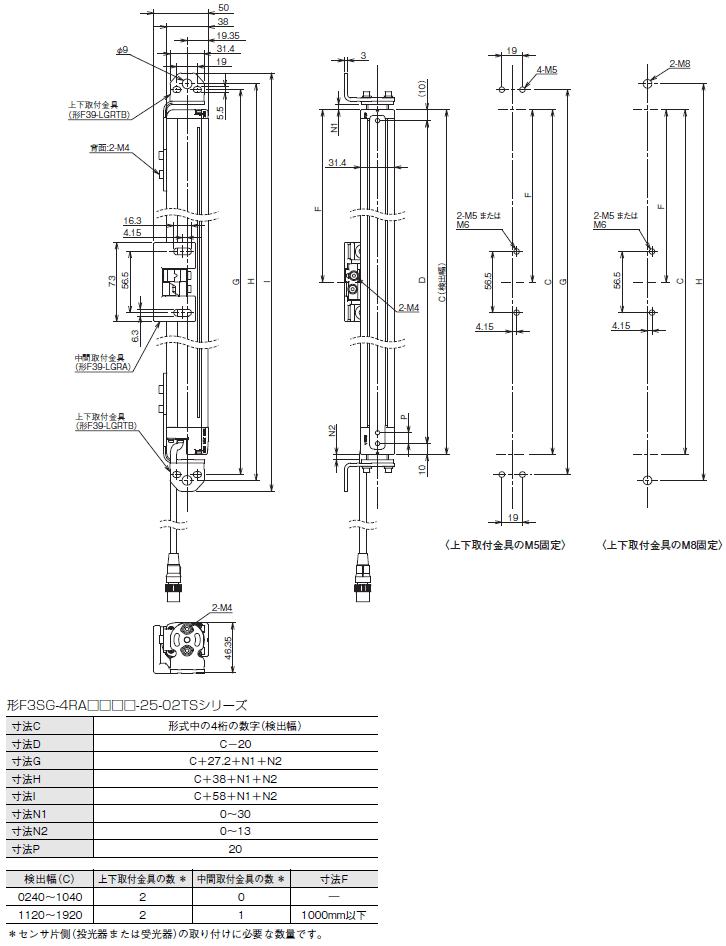

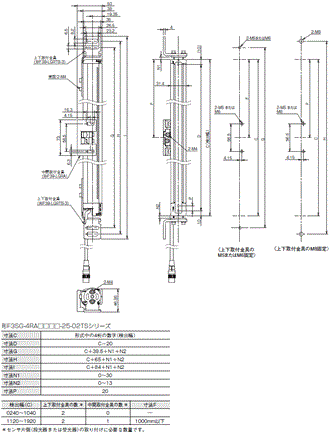

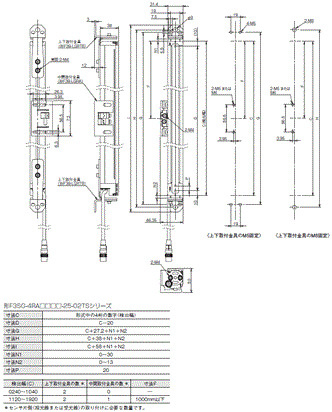

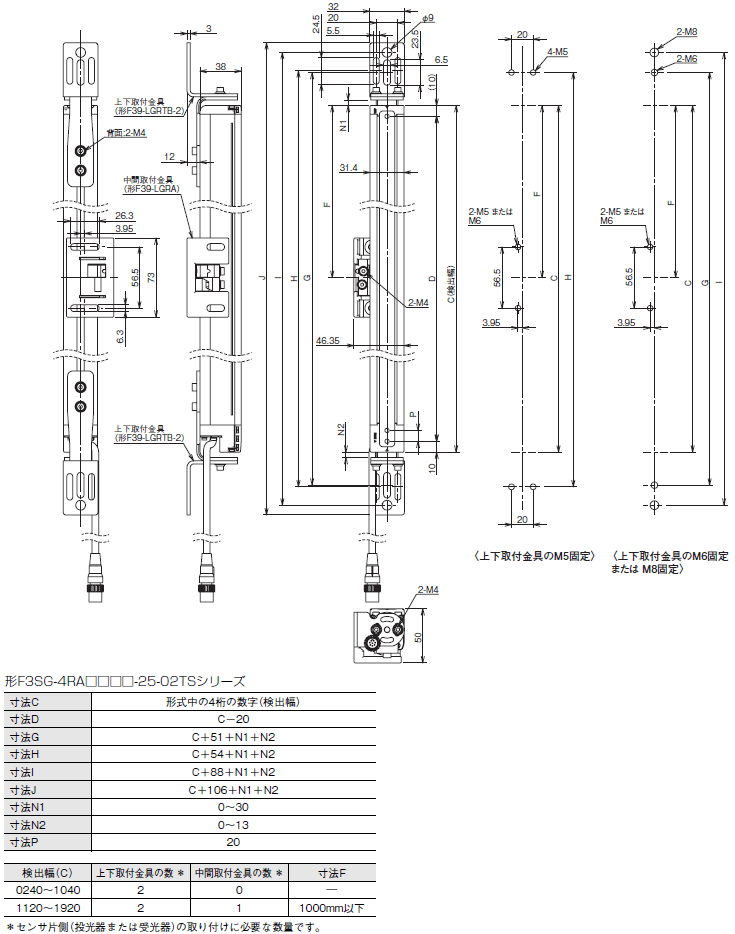

F3SG-RA-02TS

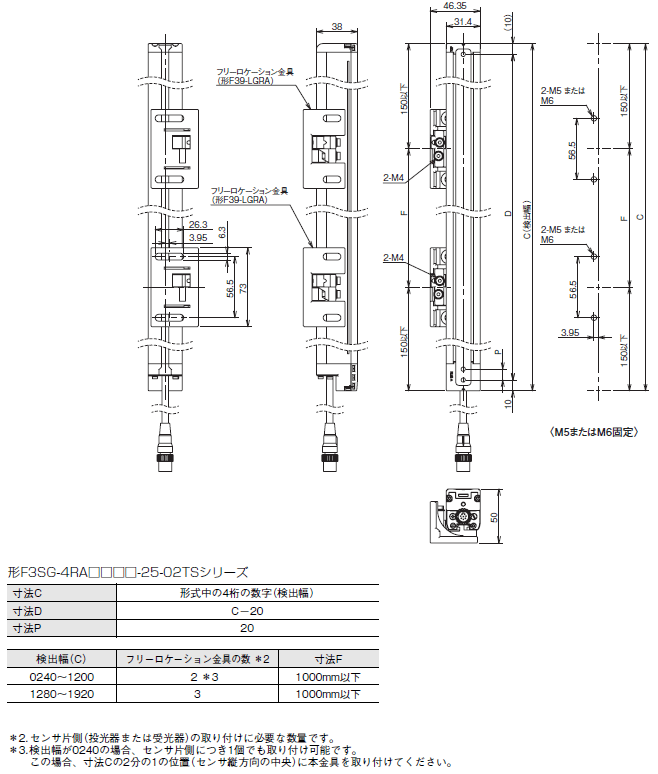

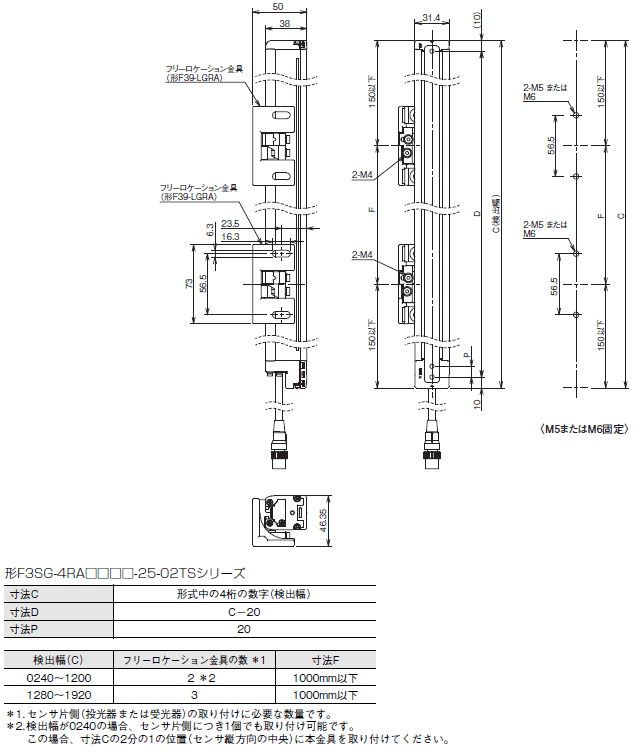

フリーロケーション金具を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 118

側面取り付け時

F3SG-Rシリーズ 外形寸法 119

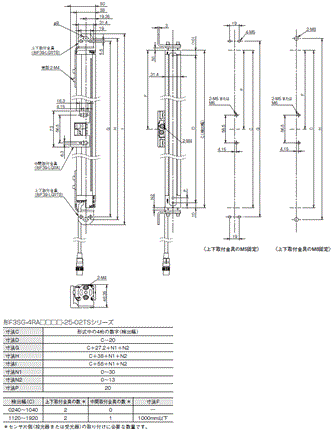

上下取付金具(形F39-LGRTB)と中間取付金具(形F39-LGRA)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 121

側面取り付け時

F3SG-Rシリーズ 外形寸法 122

上下取付金具(形F39-LGRTB-2)と中間取付金具(形F39-LGRA)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 124

側面取り付け時

F3SG-Rシリーズ 外形寸法 125

上下取付金具(形F39-LGRTB-3)と中間取付金具(形F39-LGRA)を取り付ける場合

背面取り付け時

F3SG-Rシリーズ 外形寸法 127

側面取り付け時

F3SG-Rシリーズ 外形寸法 128

アクセサリ

セーフティライトカーテン取付金具

フリーロケーション金具、中間取付金具(別売:形F39-LGRA)

F3SG-Rシリーズ 外形寸法 131

上下取付金具(別売:形F39-LGRTB)

F3SG-Rシリーズ 外形寸法 132

上下取付金具(別売:形F39-LGRTB-2)

F3SG-Rシリーズ 外形寸法 133

上下取付金具(別売:形F39-LGRTB-3)

F3SG-Rシリーズ 外形寸法 134

セーフティライトカーテン接続用ケーブル

投光器用片側コネクタケーブル(耐油ケーブル)(別売:形F39-JD□RA-L)

F3SG-Rシリーズ 外形寸法 136

受光器用片側コネクタケーブル(耐油ケーブル)(別売:形F39-JD□RA-D)

F3SG-Rシリーズ 外形寸法 137
F3SG-Rシリーズ 外形寸法 138

投光器用片側コネクタケーブル(別売:形F39-JD□A-L)

F3SG-Rシリーズ 外形寸法 139

受光器用片側コネクタケーブル(別売:形F39-JD□A-D)

F3SG-Rシリーズ 外形寸法 140
F3SG-Rシリーズ 外形寸法 141

投光器用両側コネクタケーブル:ケーブル延長時の接続用ケーブル(別売:形F39-JD□B-L)

F3SG-Rシリーズ 外形寸法 142

受光器用両側コネクタケーブル:ケーブル延長時の接続用ケーブル(別売:形F39-JD□B-D)

F3SG-Rシリーズ 外形寸法 143
F3SG-Rシリーズ 外形寸法 144

省配線コネクタ(別売:形F39-CN5)

F3SG-Rシリーズ 外形寸法 145

投光器用直列連結ケーブル(別売: 形F39-JGR2WTS-L)

F3SG-Rシリーズ 外形寸法 146

受光器用直列連結ケーブル(別売: 形F39-JGR2WTS-D)

F3SG-Rシリーズ 外形寸法 147
F3SG-Rシリーズ 外形寸法 148

インターフェースユニット(別売:形F39-GIF-1)

F3SG-Rシリーズ 外形寸法 149

Bluetooth通信ユニット(別売:形F39-BT)

F3SG-Rシリーズ 外形寸法 150

ランプ・Bluetooth通信ユニット(別売:形F39-BTLP)ランプ(別売:形F39-LP)

F3SG-Rシリーズ 外形寸法 151
