(単位:mm)

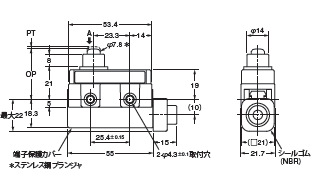

プランジャ形
形ZC-D55

ZC-□55 外形寸法 1

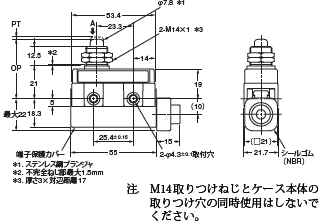

パネル取りつけプランジャ形
形ZC-Q55

ZC-□55 外形寸法 2

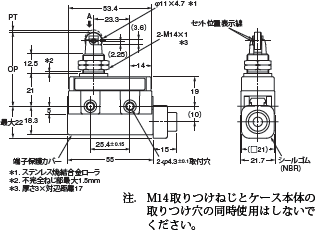

パネル取りつけローラ・プランジャ形
形ZC-Q2255

ZC-□55 外形寸法 3

パネル取りつけクロス・ローラ・プランジャ形
形ZC-Q2155

ZC-□55 外形寸法 4

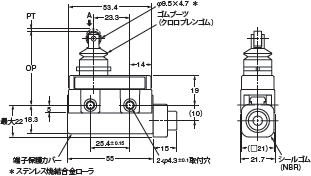

シール・ローラ・プランジャ形
形ZC-N2255

ZC-□55 外形寸法 5

シール・クロス・ローラ・プランジャ形
形ZC-N2155

ZC-□55 外形寸法 6

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

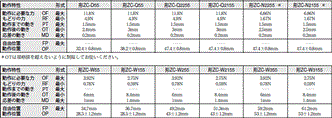

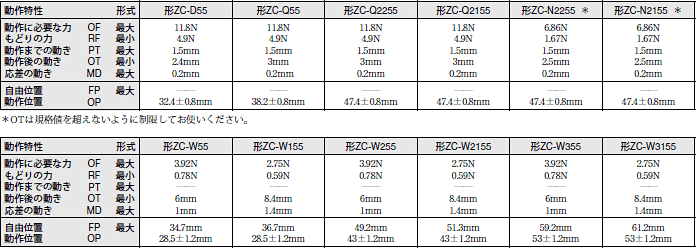

注2. 動作特性はA方向から動作した場合です。

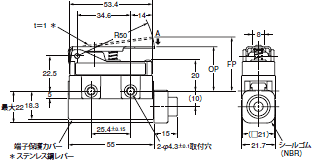

ヒンジ・短レバー形
形ZC-W55

ZC-□55 外形寸法 8

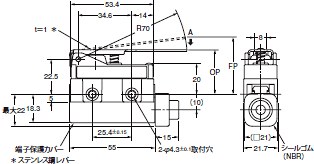

ヒンジ・レバー形
形ZC-W155

ZC-□55 外形寸法 9

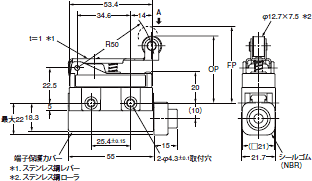

ヒンジ・ローラ・短レバー形
形ZC-W255

ZC-□55 外形寸法 10

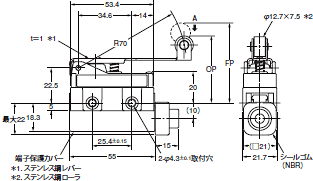

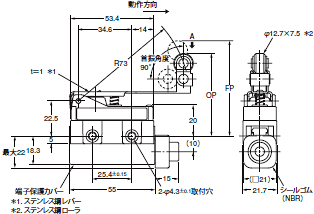

ヒンジ・ローラ・レバー形
形ZC-W2155

ZC-□55 外形寸法 11

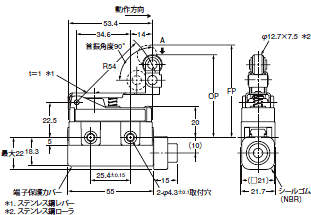

一方向動作ヒンジ・ローラ・短レバー形
形ZC-W355

ZC-□55 外形寸法 12

一方向動作ヒンジ・ローラ・レバー形
形ZC-W3155

ZC-□55 外形寸法 13

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性はA方向から動作した場合です。

ZC-□55 外形寸法 15
