(単位:mm)

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

プランジャ形
形SHL-D55
形SHL-D55-01

SHL 外形寸法 2

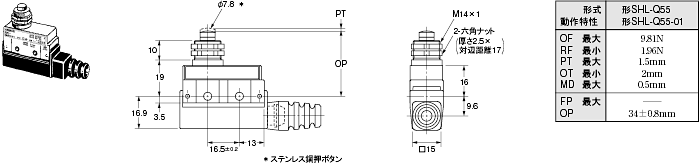

パネル取りつけプランジャ形
形SHL-Q55
形SHL-Q55-01

SHL 外形寸法 3

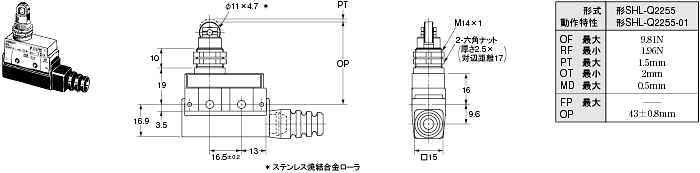

パネル取りつけローラ・プランジャ形
形SHL-Q2255
形SHL-Q2255-01

SHL 外形寸法 4

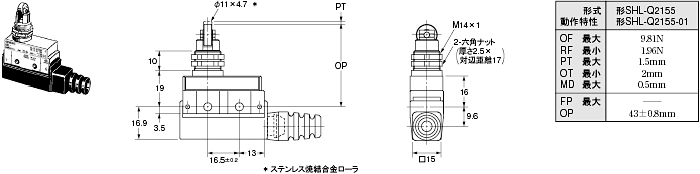

パネル取りつけクロス・ローラ・プランジャ形
形SHL-Q2155
形SHL-Q2155-01

SHL 外形寸法 5

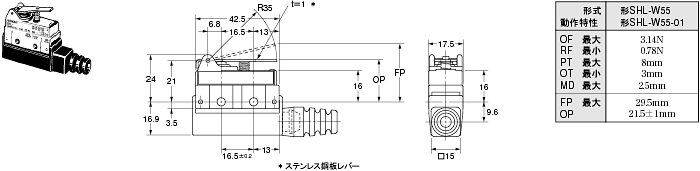

ヒンジ・短レバー形
形SHL-W55
形SHL-W55-01

SHL 外形寸法 6

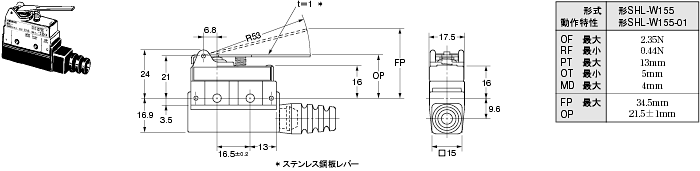

ヒンジ・レバー形
形SHL-W155
形SHL-W155-01

SHL 外形寸法 7

ヒンジ・ローラ・短レバー形
形SHL-W255
形SHL-W255-01

SHL 外形寸法 8

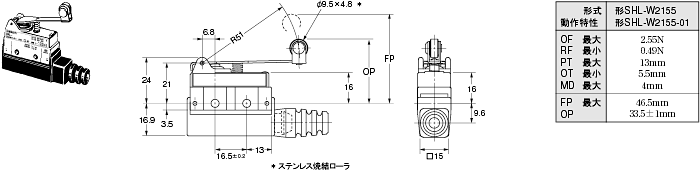

ヒンジ・ローラ・レバー形
形SHL-W2155
形SHL-W2155-01

SHL 外形寸法 9

一方向動作ヒンジ・ローラ・短レバー形
形SHL-W355
形SHL-W355-01

SHL 外形寸法 10

一方向動作ヒンジ・ローラ・レバー形
形SHL-W3155
形SHL-W3155-01

SHL 外形寸法 11
