D4E-□N

（単位：mm）

ローラ・プランジャ形
形D4E-1A00N
形D4E-2A00N
形D4E-1A10N
形D4E-2A10N

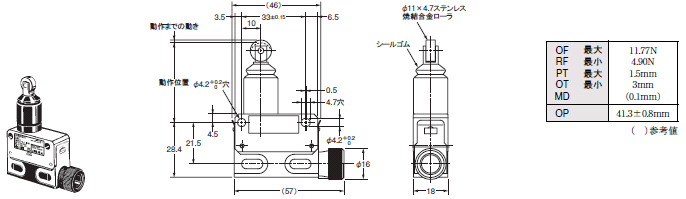

ローラ・プランジャ形
形D4E-1A20N ＊1
形D4E-2A20N ＊1
形D4E-1A21N ＊2
形D4E-2A21N ＊2

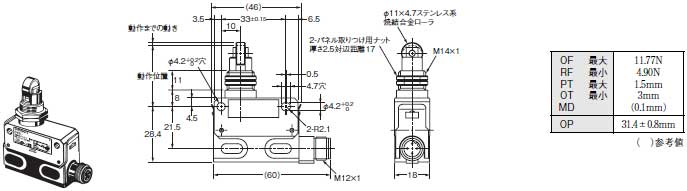

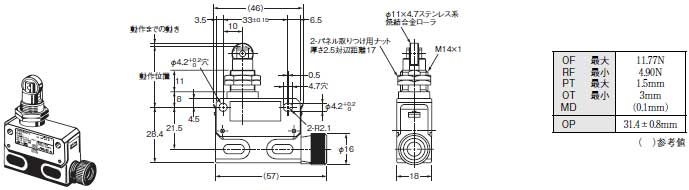

クロス・ローラ・プランジャ形
形D4E-1B00N
形D4E-1B10N
形D4E-2B10N

クロス・ローラ・プランジャ形
形D4E-1B20N ＊1
形D4E-2B20N ＊1
形D4E-1B21N ＊2
形D4E-2B21N ＊2

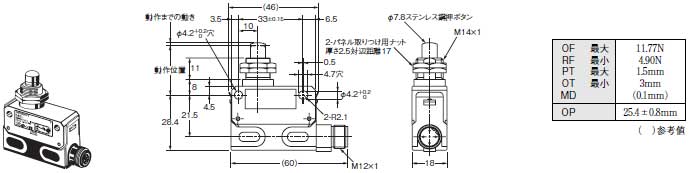

プランジャ形
形D4E-1C00N
形D4E-2C00N
形D4E-1C10N
形D4E-2C10N

プランジャ形
形D4E-1C20N ＊1
形D4E-2C20N ＊1
形D4E-1C21N ＊2
形D4E-2C21N ＊2

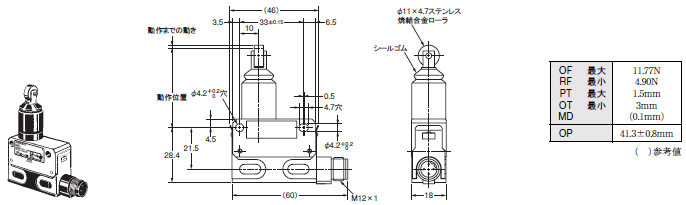

シール・ローラ・プランジャ形
形D4E-1D00N
形D4E-1D10N
形D4E-2D10N

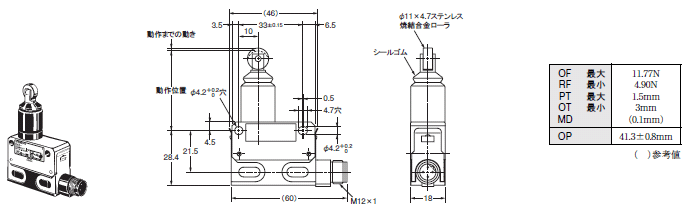

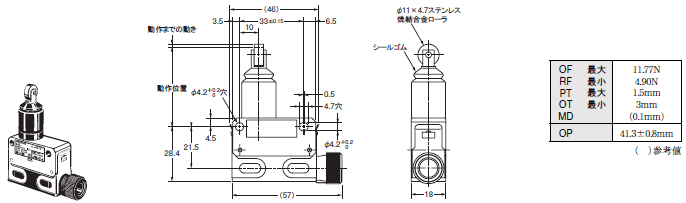

シール・ローラ・プランジャ形
形D4E-1D20N ＊1
形D4E-2D20N ＊1
形D4E-1D21N ＊2
形D4E-2D21N ＊2

シール・クロス・ローラ・プランジャ形
形D4E-1E00N
形D4E-1E10N

シール・クロス・ローラ・プランジャ形
形D4E-1E20N ＊1
形D4E-2E20N ＊1
形D4E-1E21N ＊2
形D4E-2E21N ＊2

シール・プランジャ形
形D4E-1F00N
形D4E-1F10N
形D4E-2F10N

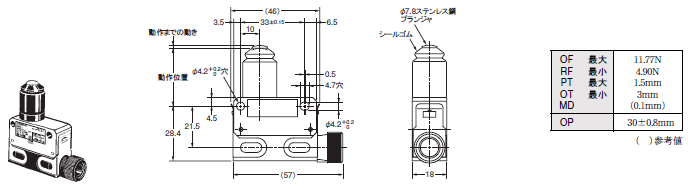

シール・プランジャ形
形D4E-1F20N ＊1
形D4E-2F20N ＊1
形D4E-1F21N ＊2
形D4E-2F21N ＊2

ローラ・レバー形
形D4E-1G00N
形D4E-1G10N
形D4E-2G10N

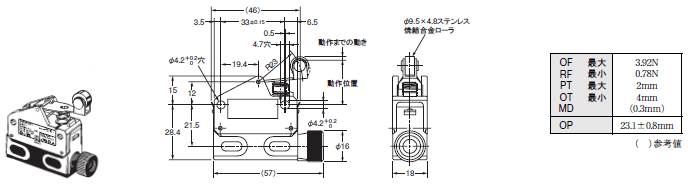

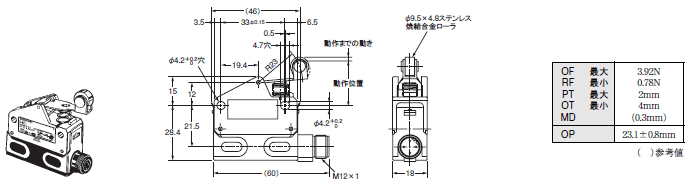

ローラ・レバー形
形D4E-1G20N ＊1
形D4E-2G20N ＊1
形D4E-1G21N ＊2
形D4E-2G21N ＊2

一方向動作ローラ・レバー形
形D4E-1H00N

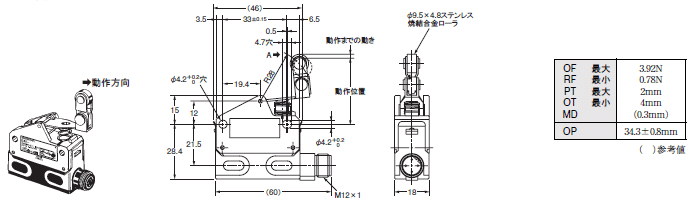

一方向動作ローラ・レバー形
形D4E-1H20N ＊1
形D4E-2H20N ＊1
形D4E-1H21N ＊2

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
＊1. リード線引出口のシールゴムはφ5.8～φ7.6のコードが適用できます。
＊2. リード線　耐油コードVCTF 3mつき（0.75mm² 3芯 仕上り外径7）
