（単位：mm）
E5AC-T
温度調節器（デジタル調節計）プログラムタイプ
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2018/12/25

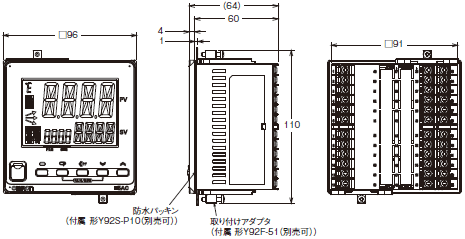

本体
形E5AC-T
設定ツール用ポートは、本製品の前面と上面部にあります。
設定ツールを使用する際、パソコンと温度調節器を接続するために使用します。
接続には専用のUSB－シリアル変換ケーブル（形E58-CIFQ2）が必要です。
接続方法に関する詳細は、USB－シリアル変換ケーブルの取扱説明書を参照してください。
注. USB－シリアル変換ケーブルを接続したままで本製品を使用しないでください。

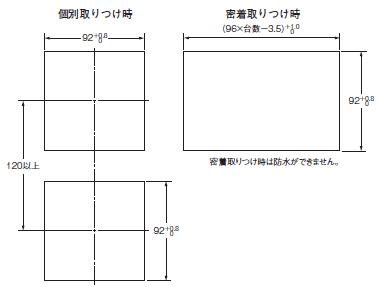

・取り付けパネル厚は1～8mmです。
・上下方向は密着取り付けはできませんので注意してください。（取り付け間隔を守ってください）
・防水になるように取り付けるには、本体に防水パッキンを挿入してください。
・複数台を取り付けて使用される場合、温度調節器の周囲温度が仕様を超えないようにご注意ください。
オプション（別売）

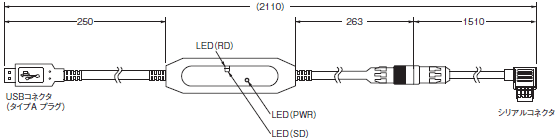

USB-シリアル変換ケーブル
形E58-CIFQ2

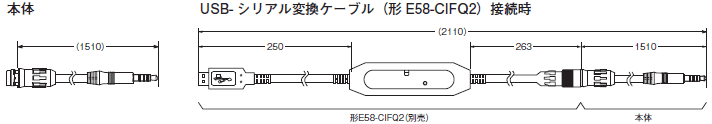

変換ケーブル
形E58-CIFQ2-E
注. 必ず形E58-CIFQ2とセットでご使用ください。
端子カバー
形E53-COV24（3ヶ詰め）
防水パッキン
形Y92S-P10〔DIN96×96用〕
製品に同梱されています。
防水パッキンを紛失、破損した場合は別途ご注文ください。
防水パッキンを使用される場合、保護構造はIP66となります。
また、形E5EC-T/形E5AC-T の前面設定ツール用ポートカバーは、確実に閉じた状態にしてください。（IP66 の防水レベルを確保するために、ご使用環境によっては、防水パッキンおよび前面設定ツール用ポートカバーが劣化、収縮または硬化するため、定期的な交換をおすすめします。定期的な交換時期は使用環境により異なります。お客様でご確認ください。3 年以下を目安としてください。）
前面設定ツール用ポートカバー
形Y92S-P7
前面設定ツール用ポートカバーを紛失、破損した場合は別途ご注文ください。
ご使用環境によっては劣化、収縮または硬化するため定期的な交換をおすすめします。
取り付けアダプタ
形Y92F-51（2ヶ詰め）
製品に一組同梱されています。
取り付けアダプタを紛失、破損した場合は別途ご注文ください。
防水カバー
形Y92A-96N（□96用）
電流検出器
形E54-CT1
形E54-CT1L
貫通電流（Io）対出力電圧（Eo）特性（参考値）
形E54-CT1、形E54-CT1L
連続最高ヒータ電流：50A（50/60Hz）
巻数：400±2ターン
巻線抵抗：18±2Ω

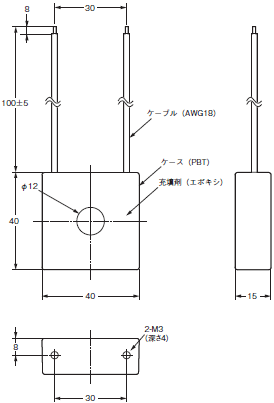

形E54-CT3

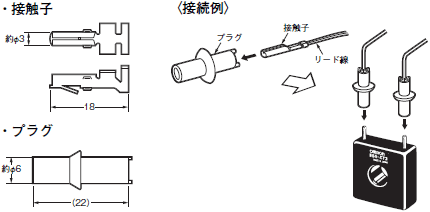

形E54-CT3付属品

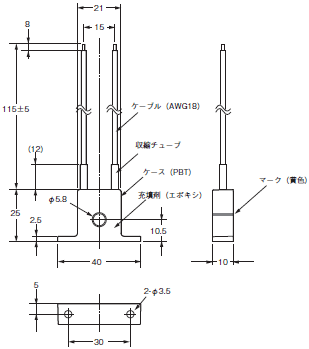

形E54-CT3L
貫通電流（Io）対出力電圧（Eo）特性（参考値）
形E54-CT3、形E54-CT3L
連続最高ヒータ電流：120A（50/60Hz）
（ただし、オムロンの温度調節器の連続最高ヒータ電流値は50Aです。）
巻数：400±2ターン
巻線抵抗：8±0.8Ω
