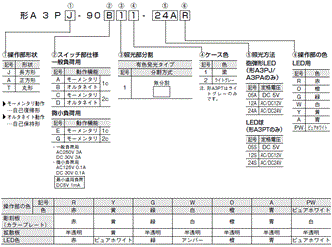

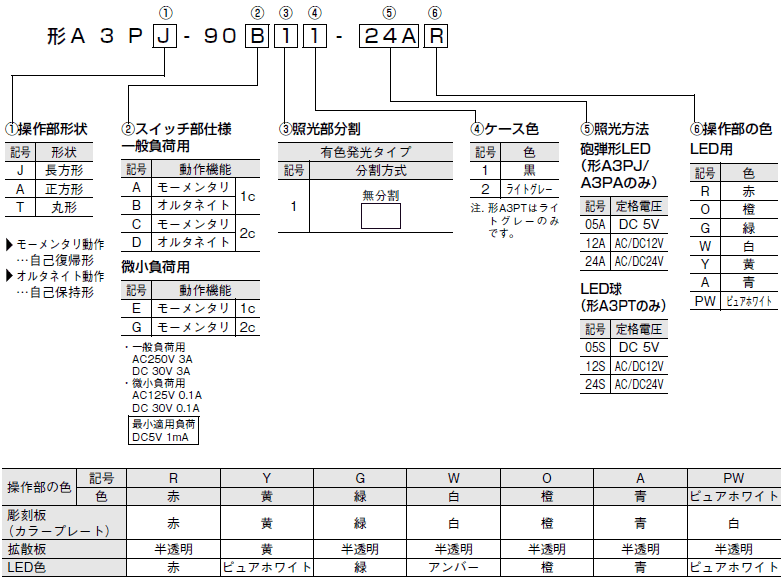

操作部・ランプ部・スイッチ部をセットにした場合の形式です。
組み合わせの詳細につきましては、「種類/標準価格」をご覧ください。
照光押ボタンスイッチ(角胴形)超高輝度タイプ
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
情報更新 : 2024/02/01
操作部・ランプ部・スイッチ部をセットにしてお届けします。
(組み合わせできないものもあります。詳細はお問い合わせください。)
動作機能 | モーメンタリ動作(自己復帰形) | オルタネート動作(自己保持形) | |||||
---|---|---|---|---|---|---|---|
接点の種類 | 出力数 | 照光方式
操作部の色記号 |
ケース色 | 黒 | ライトグレー | 黒 | ライトグレー |
一般負荷 | 1C | 砲弾形LED
R・O・G・W・Y |
AC/DC12V | 形A3PJ-90A11-12A□ | 形A3PJ-90A12-12A□ | 形A3PJ-90B11-12A□ | 形A3PJ-90B12-12A□ |
AC/DC24V | 形A3PJ-90A11-24A□ | 形A3PJ-90A12-24A□ | 形A3PJ-90B11-24A□ | 形A3PJ-90B12-24A□ | |||
砲弾形LED
A・PW |
AC/DC12V | 形A3PJ-90A11-12A□ | 形A3PJ-90A12-12A□ | 形A3PJ-90B11-12A□ | 形A3PJ-90B12-12A□ | ||
AC/DC24V | 形A3PJ-90A11-24A□ | 形A3PJ-90A12-24A□ | 形A3PJ-90B11-24A□ | 形A3PJ-90B12-24A□ | |||
2C | 砲弾形LED
R・O・G・W・Y |
AC/DC12V | 形A3PJ-90C11-12A□ | 形A3PJ-90C12-12A□ | 形A3PJ-90D11-12A□ | 形A3PJ-90D12-12A□ | |
AC/DC24V | 形A3PJ-90C11-24A□ | 形A3PJ-90C12-24A□ | 形A3PJ-90D11-24A□ | 形A3PJ-90D12-24A□ | |||
砲弾形LED
A・PW |
AC/DC12V | 形A3PJ-90C11-12A□ | 形A3PJ-90C12-12A□ | 形A3PJ-90D11-12A□ | 形A3PJ-90D12-12A□ | ||
AC/DC24V | 形A3PJ-90C11-24A□ | 形A3PJ-90C12-24A□ | 形A3PJ-90D11-24A□ | 形A3PJ-90D12-24A□ | |||
微小負荷 | 1C | 砲弾形LED
R・O・G・W・Y |
AC/DC12V | 形A3PJ-90E11-12A□ | 形A3PJ-90E12-12A□ | ― | ― |
AC/DC24V | 形A3PJ-90E11-24A□ | 形A3PJ-90E12-24A□ | ― | ― | |||
砲弾形LED
A・PW |
AC/DC12V | 形A3PJ-90E11-12A□ | 形A3PJ-90E12-12A□ | ― | ― | ||
AC/DC24V | 形A3PJ-90E11-24A□ | 形A3PJ-90E12-24A□ | ― | ― | |||
2C | 砲弾形LED
R・O・G・W・Y |
AC/DC12V | 形A3PJ-90G11-12A□ | 形A3PJ-90G12-12A□ | ― | ― | |
AC/DC24V | 形A3PJ-90G11-24A□ | 形A3PJ-90G12-24A□ | ― | ― | |||
砲弾形LED
A・PW |
AC/DC12V | 形A3PJ-90G11-12A□ | 形A3PJ-90G12-12A□ | ― | ― | ||
AC/DC24V | 形A3PJ-90G11-24A□ | 形A3PJ-90G12-24A□ | ― | ― |
動作機能 | モーメンタリ動作(自己復帰形) | オルタネート動作(自己保持形) | |||||
---|---|---|---|---|---|---|---|
接点の種類 | 出力数 | 照光方式
操作部の色記号 |
ケース色 | 黒 | ライトグレー | 黒 | ライトグレー |
一般負荷 | 1C | 砲弾形LED
R・O・G・W・Y |
AC/DC12V | 形A3PA-90A11-12A□ | 形A3PA-90A12-12A□ | 形A3PA-90B11-12A□ | 形A3PA-90B12-12A□ |
AC/DC24V | 形A3PA-90A11-24A□ | 形A3PA-90A12-24A□ | 形A3PA-90B11-24A□ | 形A3PA-90B12-24A□ | |||
砲弾形LED
A・PW |
AC/DC12V | 形A3PA-90A11-12A□ | 形A3PA-90A12-12A□ | 形A3PA-90B11-12A□ | 形A3PA-90B12-12A□ | ||
AC/DC24V | 形A3PA-90A11-24A□ | 形A3PA-90A12-24A□ | 形A3PA-90B11-24A□ | 形A3PA-90B12-24A□ | |||
2C | 砲弾形LED
R・O・G・W・Y |
AC/DC12V | 形A3PA-90C11-12A□ | 形A3PA-90C12-12A□ | 形A3PA-90D11-12A□ | 形A3PA-90D12-12A□ | |
AC/DC24V | 形A3PA-90C11-24A□ | 形A3PA-90C12-24A□ | 形A3PA-90D11-24A□ | 形A3PA-90D12-24A□ | |||
砲弾形LED
A・PW |
AC/DC12V | 形A3PA-90C11-12A□ | 形A3PA-90C12-12A□ | 形A3PA-90D11-12A□ | 形A3PA-90D12-12A□ | ||
AC/DC24V | 形A3PA-90C11-24A□ | 形A3PA-90C12-24A□ | 形A3PA-90D11-24A□ | 形A3PA-90D12-24A□ | |||
微小負荷 | 1C | 砲弾形LED
R・O・G・W・Y |
AC/DC12V | 形A3PA-90E11-12A□ | 形A3PA-90E12-12A□ | ― | ― |
AC/DC24V | 形A3PA-90E11-24A□ | 形A3PA-90E12-24A□ | ― | ― | |||
砲弾形LED
A・PW |
AC/DC12V | 形A3PA-90E11-12A□ | 形A3PA-90E12-12A□ | ― | ― | ||
AC/DC24V | 形A3PA-90E11-24A□ | 形A3PA-90E12-24A□ | ― | ― | |||
2C | 砲弾形LED
R・O・G・W・Y |
AC/DC12V | 形A3PA-90G11-12A□ | 形A3PA-90G12-12A□ | ― | ― | |
AC/DC24V | 形A3PA-90G11-24A□ | 形A3PA-90G12-24A□ | ― | ― | |||
砲弾形LED
A・PW |
AC/DC12V | 形A3PA-90G11-12A□ | 形A3PA-90G12-12A□ | ― | ― | ||
AC/DC24V | 形A3PA-90G11-24A□ | 形A3PA-90G12-24A□ | ― | ― |
注. 形式□内の部分に操作部の色記号を入れてください。R(赤)、O(橙)、G(緑)、W(白)、Y(黄)、A(青)、PW(ピュアホワイト)
動作機能 | モーメンタリ動作(自己復帰形) | 操作部の色記号 | |||
---|---|---|---|---|---|
接点の種類 | 出力数 | 照光方式 | ケース色 | ライトグレー | |
一般負荷 | 1C | LED球 | AC/DC24V | 形A3PT-90A12-24S□ | R
O G W Y A PW |
2C | AC/DC24V | 形A3PT-90C12-24S□ |
注. 形式□内の部分に操作部の色記号を入れてください。R(赤)、O(橙)、G(緑)、W(白)、Y(黄)、A(青)、PW(ピュアホワイト)
アクセサリー・部品(キャップのみ)・工具は形A3Pと共有です。形A3Pをご覧ください。
カラープレート、彫刻板の単品販売は行っておりません。
