D4CC

（単位：mm）

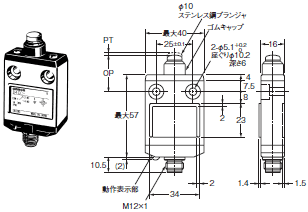

ピン・プランジャ形
形D4CC-□001

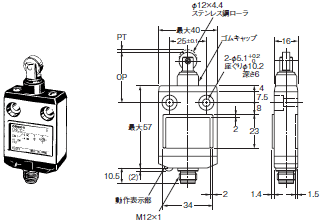

ローラ・プランジャ形
形D4CC-□002

クロス・ローラ・プランジャ形
形D4CC-□003

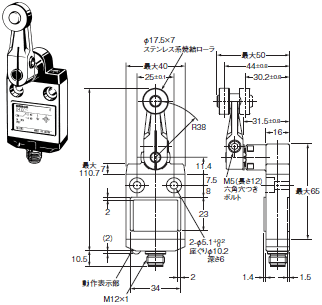

ローラ・レバー形
形D4CC-□024

シール・ピン・プランジャ形
形D4CC-□031

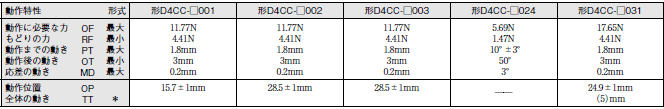

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差±0.4mmです。

＊TTは参考値です。

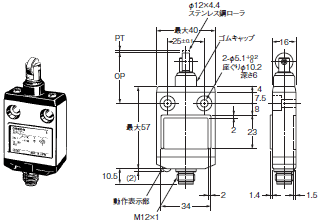

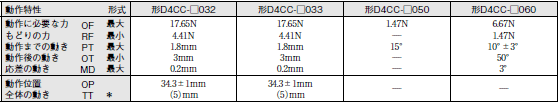

シール・ローラ・プランジャ形
形D4CC-□032

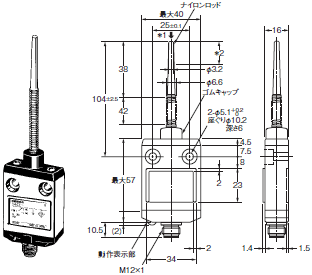

プラスチック・ロッド形
形D4CC-□□50

＊1. 軸芯方向↓には操作しないでください。
＊2. 操作体の最適使用範囲は、ロッド先端からアクチュエータ全長1/3以内です。

シール・クロス・ローラ・プランジャ形
形D4CC-□033

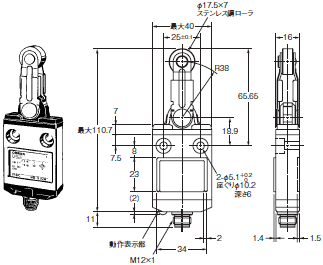

センターローラ・レバー形
形D4CC-□□60

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差±0.4mmです。

＊TTは参考値です。

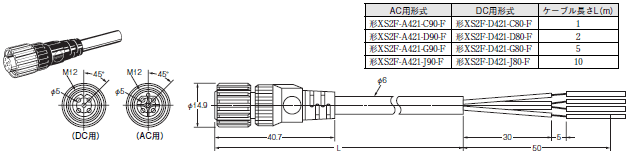

コネクタタイプは、必ず指定（下表）のコネクタプラグをご選定の上、ご使用ください。

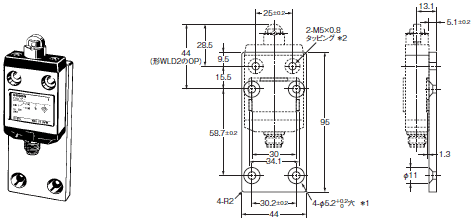

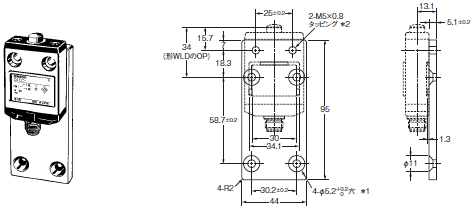

（プレートにはリミットスイッチは付属していません。）

注. 六角穴つき皿ボルト（M5×0.8　長さ10）4本付属
　　 六角穴つきボルト（M5×0.8　長さ15）2本付属
＊1. φ5.2, 0 +0.2の穴はM5×10六角穴つき皿ボルトで締めつけてください。
＊2. M5のタッピング穴はM5六角穴つきボルトで締めつけてください。

注. 六角穴つき皿ボルト（M5×0.8　長さ10）4本付属
　　 六角穴つきボルト（M5×0.8　長さ15）2本付属
＊1. φ5.2, 0 +0.2の穴はM5×10六角穴つき皿ボルトで締めつけてください。
＊2. M5のタッピング穴はM5六角穴つきボルトで締めつけてください。

注. 六角穴つき皿ボルト（M5×0.8　長さ16）2本付属
　　 六角穴つきボルト（M5×0.8　長さ16）2本付属
　　 スプリングピン（4×14）2本付属
＊1. φ5.2, 0 +0.2の穴はM5×10六角穴つき皿ボルトで締めつけてください。
＊2. M5のタッピング穴はM5六角穴つきボルトで締めつけてください。

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差±0.4mmです。

プレートの取りつけピッチと形WL/WL-Nの取りつけピッチは同一ですが、形WL/WL-Nよりプレートに形D4CCを取りつけた場合の方が、取りつけ面からの距離は小さくてすみます。
