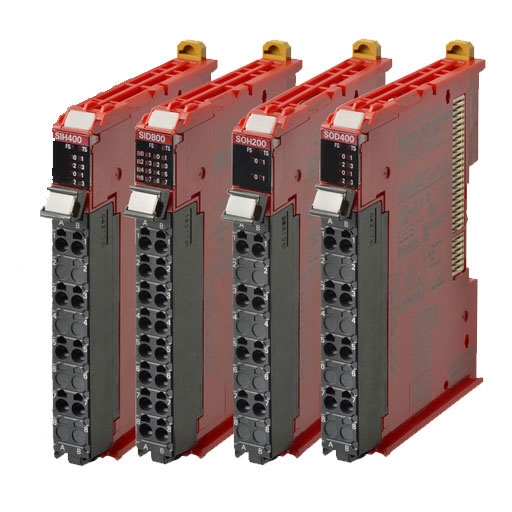

セーフティI/Oユニット
セーフティ入力ユニット
| 種類 | 外観 | 仕様 | ユニット
バージョン |
形式 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| セーフティ
入力点数 |
テスト
出力点数 |
内部I/O
コモン線処理 |
定格入力
電圧 |
オムロン製専用
セーフティ 入力機器 ＊1 |
セーフティ
スレーブ コネクション数 |
I/Oリフレッシュ
方式 |
||||
| セーフティ
入力ユニット |
 |
4点 | 2点 | シンク入力
（PNP） |
DC24V | 接続可能 | 1 | フリーラン
リフレッシュ方式 |
Ver. 1.1 | NX-SIH400 |
 |
8点 | 2点 | シンク入力
（PNP） |
DC24V | 接続不可 | 1 | フリーラン
リフレッシュ方式 |
Ver. 1.0 | NX-SID800 | |
＊1. オムロン製専用セーフティ入力機器とは以下を指します。NX-SIH400にはこれらの機器を専用コントローラなしで直接接続することができます。詳細は、NXシリーズ セーフティコントロールユニット ユーザーズマニュアル（Man.No.：SGFM-710）を参照してください。
| 種類 | 形式 |
|---|---|
| オムロン製 シングルビームセーフティセンサ | E3ZS |
| オムロン製 非接触式ドアスイッチ ＊2 | D40A-2
D40A D40Z ＊3 |
| オムロン製 セーフティマット | UM ＊3、UMA ＊3 |
| オムロン製 セーフティエッジ | SGE ＊3（4線式配線） |
＊2. 専用コントローラを必要としない非接触式ドアスイッチ（D41D）については、NX-SIH400およびNX-SID800のいずれにも直接接続いただけます。
＊3. D40Zは2026年4月末で受注終了予定です。UMAとSGEは2024年6月末で受注終了しました。また、UMは、2019年6月末で受注終了しました。
セーフティ出力ユニット
| 種類 | 外観 | 仕様 | ユニット
バージョン |
形式 | |||||
|---|---|---|---|---|---|---|---|---|---|
| セーフティ
出力点数 |
内部I/O
コモン線処理 |
最大負荷電流 | 定格入力
電圧 |
セーフティ
スレーブ コネクション数 |
I/Oリフレッシュ
方式 |
||||
| セーフティ
出力ユニット |
 |
2点 | ソース出力
（PNP） |
2.0A/点
4.0A/ユニット（40℃） 2.5A/ユニット（55℃） 取付方向と周囲温度に よって異なります。 |
DC24V | 1 | フリーラン
リフレッシュ方式 |
Ver. 1.0 | NX-SOH200 |
 |
4点 | ソース出力
（PNP） |
0.5A/点
2.0A/ユニット |
DC24V | 1 | フリーラン
リフレッシュ方式 |
Ver. 1.0 | NX-SOD400 | |
付属品
付属品はありません。
オプション品
誤挿入防止ピン
| 商品名称 | 仕様 | 形式 |
|---|---|---|
| 誤挿入防止ピン | 10台分（端子台用30個、ユニット本体用30個） | NX-AUX02 |
端子台
| 商品名称 | 仕様 | 形式 | |||
|---|---|---|---|---|---|
| 端子数 | 列番号印刷 | 接地端子 | 電流容量 | ||
| 端子台 | 8 | A/B | なし | 10A | NX-TBA082 |
| 16 | A/B | なし | 10A | NX-TBA162 | |
