CPUユニットでのシステム構成

NXユニット群を、NXシリーズCPUユニットに接続したときのシステム構成は以下のとおりです。

NX-PD / PF / PC / TBX システム構成 1

注. CPUユニットに、使用するNXユニットが接続可能かどうかについては、バージョン情報を参照してください。

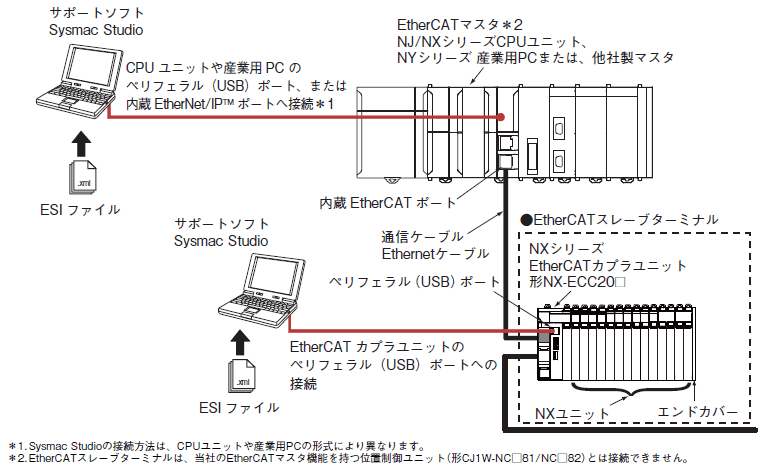

スレーブターミナルのシステム構成

通信カプラユニットにEtherCATカプラユニットを使用したときのシステム構成は、以下のとおりです。

NX-PD / PF / PC / TBX システム構成 3

注. 通信カプラユニットに、使用するNXユニットが接続可能かどうかについては、バージョン情報を参照してください。

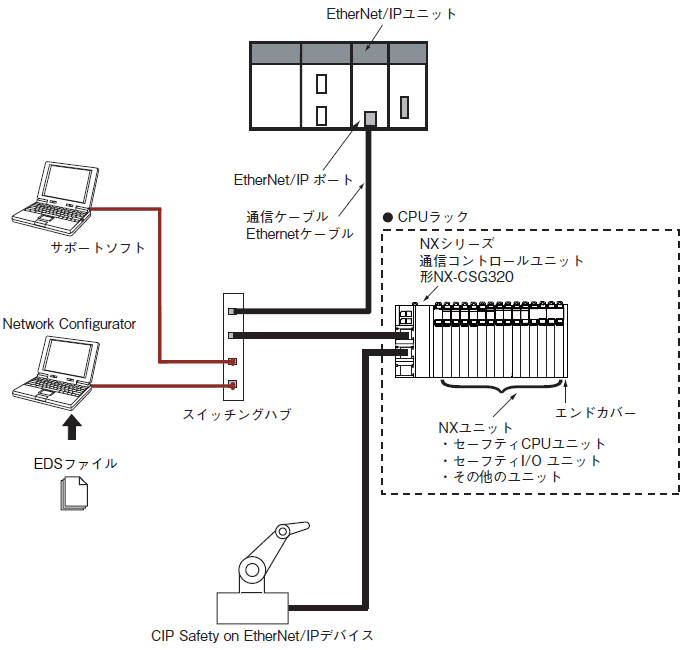

通信コントロールユニットでのシステム構成

NX ユニット群を、NX シリーズ 通信コントロールユニットに接続する場合のシステム構成は以下のとおりです。

NX-PD / PF / PC / TBX システム構成 5

注. 通信コントロールユニットに、使用するNX ユニットが接続可能かどうかについては、バージョン情報を参照してください。
