情報更新 : 2024/11/18

（単位：mm）

指定なき寸法公差：公差等級 IT16

センサヘッド

＊センサヘッドのコード最小曲げ半径は以下のとおりです。
      繰り返し屈曲：50mm
      固定屈曲：20mm

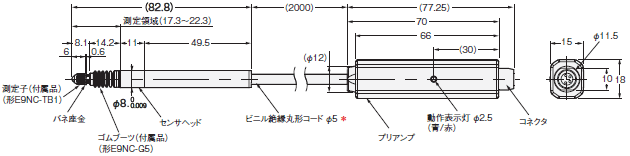

形E9NC-TH5S

E9NC-T 外形寸法 3

形E9NC-TH5L

E9NC-T 外形寸法 4

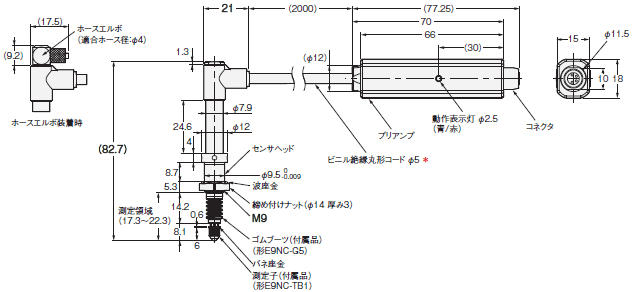

形E9NC-TH5SF

E9NC-T 外形寸法 5

取りつけ穴加工寸法（推奨）：φ9.7±0.15

形E9NC-TH5LF

E9NC-T 外形寸法 7

取りつけ穴加工寸法（推奨）：φ9.7±0.15

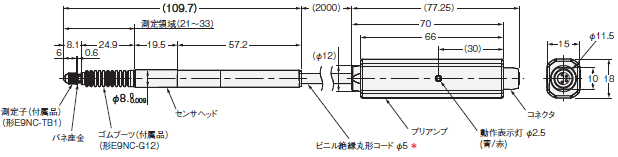

形E9NC-TH12S

E9NC-T 外形寸法 9

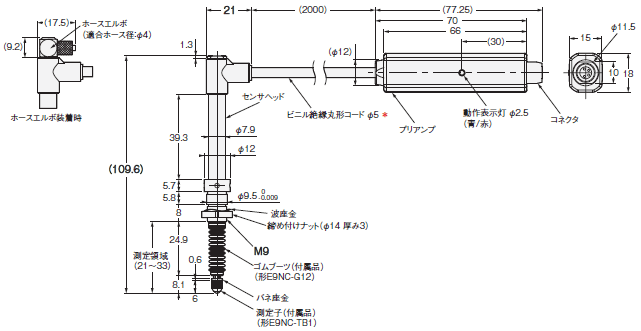

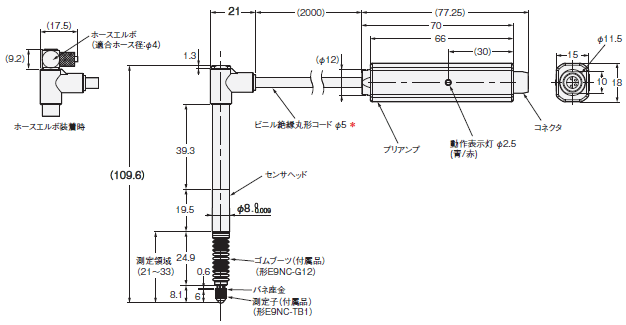

形E9NC-TH12L

E9NC-T 外形寸法 10

形E9NC-TH12SF

E9NC-T 外形寸法 11

取りつけ穴加工寸法（推奨）：φ9.7±0.15

形E9NC-TH12LF

E9NC-T 外形寸法 13

取りつけ穴加工寸法（推奨）：φ9.7±0.15

アンプユニット

通信タイプ

形E9NC-TA0

E9NC-T 外形寸法 16

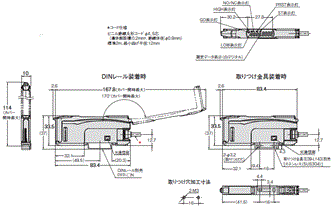

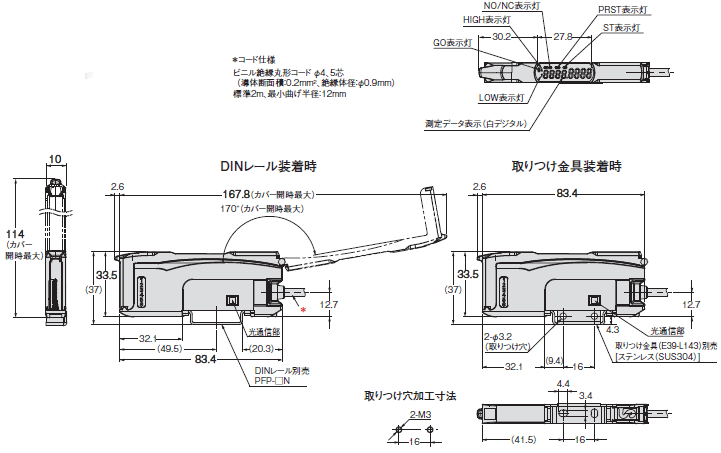

ON/OFF出力タイプ

形E9NC-TA21
形E9NC-TA51

E9NC-T 外形寸法 17

アクセサリ（別売）

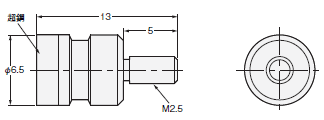

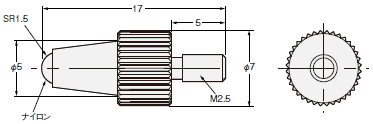

測定子

形E9NC-TB1

E9NC-T 外形寸法 19

形E9NC-TB2

E9NC-T 外形寸法 20

形E9NC-TB3

E9NC-T 外形寸法 21

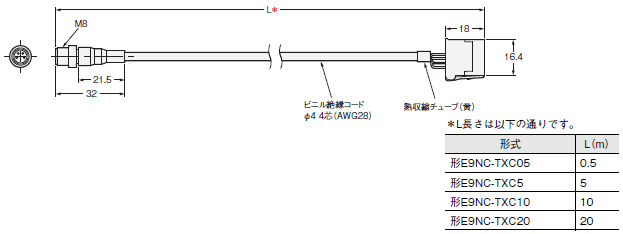

接続コード

形E9NC-TXC05
形E9NC-TXC5
形E9NC-TXC10
形E9NC-TXC20

E9NC-T 外形寸法 22

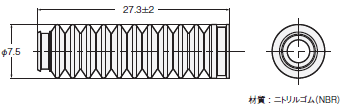

ゴムブーツ

形E9NC-G5

E9NC-T 外形寸法 23

形E9NC-G12

E9NC-T 外形寸法 24

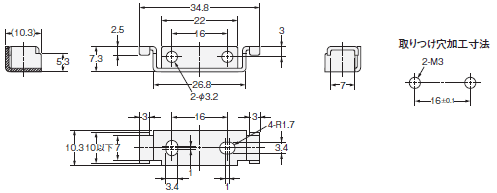

取りつけ金具（アンプユニット用）

形E39-L143

E9NC-T 外形寸法 25

材質 : ステンレス（SUS304）

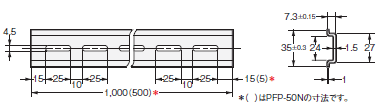

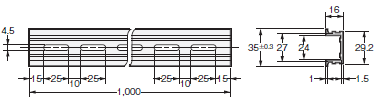

DINレール

形PFP-100N
形PFP-50N

E9NC-T 外形寸法 27

材質 : アルミニウム

形PFP-100N2

E9NC-T 外形寸法 29

材質 : アルミニウム

エンドプレート

形PFP-M

E9NC-T 外形寸法 31

材質 : 鉄、 亜鉛メッキ
