E5AC

温度調節器（デジタル調節計）

E5AC

96×96mmサイズ。大きな白色PV表示で見やすく視認性を向上。選定から操作、設定まで使いやすさを追求。入出力点数などの機能・性能も充実。対応アプリケーションの幅がUP

形式一覧 / オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2020/04/01

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印（受注生産機種）の納期についてはお取り引き商社にお問い合わせください。

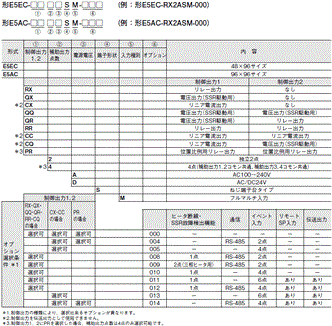

形式基準

ねじ端子台タイプ

E5AC 種類/価格 1

加熱・冷却制御について

加熱・冷却制御機能を使用する場合

①制御出力の割付について
　 制御出力２がない場合：補助出力を制御出力（冷却側）として使用します。
　 制御出力２がある場合：制御出力2点を、各々加熱側、冷却側に使用します。
　　　　　　　　　　　　　　　　（どちらが加熱側、冷却側でもかまいません。）
②制御について
　 PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
　 加熱側と冷却側で応答特性の異なる制御系にも対応可能です。

形式一覧

形式 標準価格（￥） 形式 標準価格（￥） 形式 標準価格（￥） 形式 標準価格（￥）
◎ 形E5AC-RX2ASM-000 33,500 形E5AC-CX2ASM-014 51,500 形E5AC-QR4ASM-011 46,000 形E5AC-CQ2ASM-010 41,000
◎ 形E5AC-RX2DSM-000 33,500 形E5AC-CX2DSM-014 51,500 形E5AC-QR4DSM-011 46,000 形E5AC-CQ2DSM-010 41,000
◎ 形E5AC-RX2ASM-008 44,000 ◎ 形E5AC-CX4ASM-000 39,000 形E5AC-QR4ASM-012 53,500 形E5AC-CQ2ASM-011 46,000
形E5AC-RX2DSM-008 44,000 形E5AC-CX4DSM-000 39,000 形E5AC-QR4DSM-012 53,500 形E5AC-CQ2DSM-011 46,000
形E5AC-RX2ASM-009 45,000 形E5AC-CX4ASM-004 48,500 ◎ 形E5AC-RR2ASM-000 35,500 形E5AC-CQ2ASM-012 53,500
形E5AC-RX2DSM-009 45,000 形E5AC-CX4DSM-004 48,500 形E5AC-RR2DSM-000 35,500 形E5AC-CQ2DSM-012 53,500
◎ 形E5AC-RX2ASM-010 37,000 形E5AC-CX4ASM-005 41,000 形E5AC-RR2ASM-008 46,000 形E5AC-CQ4ASM-000 40,000
形E5AC-RX2DSM-010 37,000 形E5AC-CX4DSM-005 41,000 形E5AC-RR2DSM-008 46,000 形E5AC-CQ4DSM-000 40,000
◎ 形E5AC-RX2ASM-011 42,000 ◎ 形E5AC-CX4ASM-013 46,000 形E5AC-RR2ASM-009 47,500 形E5AC-CQ4ASM-008 50,500
形E5AC-RX2DSM-011 42,000 形E5AC-CX4DSM-013 46,000 形E5AC-RR2DSM-009 47,500 形E5AC-CQ4DSM-008 50,500
形E5AC-RX2ASM-012 49,500 形E5AC-CX4ASM-014 53,500 形E5AC-RR2ASM-010 39,000 形E5AC-CQ4ASM-009 51,500
形E5AC-RX2DSM-012 49,500 形E5AC-CX4DSM-014 53,500 形E5AC-RR2DSM-010 39,000 形E5AC-CQ4DSM-009 51,500
◎ 形E5AC-RX4ASM-000 35,500 形E5AC-QQ2ASM-000 35,500 ◎ 形E5AC-RR2ASM-011 44,000 形E5AC-CQ4ASM-010 43,000
形E5AC-RX4DSM-000 35,500 形E5AC-QQ2DSM-000 35,500 形E5AC-RR2DSM-011 44,000 形E5AC-CQ4DSM-010 43,000
形E5AC-RX4ASM-008 46,000 形E5AC-QQ2ASM-008 46,000 形E5AC-RR2ASM-012 51,500 形E5AC-CQ4ASM-011 48,500
形E5AC-RX4DSM-008 46,000 形E5AC-QQ2DSM-008 46,000 形E5AC-RR2DSM-012 51,500 形E5AC-CQ4DSM-011 48,500
形E5AC-RX4ASM-009 47,500 形E5AC-QQ2ASM-009 47,500 形E5AC-RR4ASM-000 38,000 形E5AC-CQ4ASM-012 55,500
形E5AC-RX4DSM-009 47,500 形E5AC-QQ2DSM-009 47,500 形E5AC-RR4DSM-000 38,000 形E5AC-CQ4DSM-012 55,500
◎ 形E5AC-RX4ASM-010 39,000 形E5AC-QQ2ASM-010 39,000 形E5AC-RR4ASM-008 48,500 ◎ 形E5AC-PR4ASM-000 42,000
形E5AC-RX4DSM-010 39,000 形E5AC-QQ2DSM-010 39,000 形E5AC-RR4DSM-008 48,500 ◎ 形E5AC-PR4ASM-004 51,500
◎ 形E5AC-RX4ASM-011 44,000 形E5AC-QQ2ASM-011 44,000 形E5AC-RR4ASM-009 49,500 形E5AC-PR4ASM-014 56,500
形E5AC-RX4DSM-011 44,000 形E5AC-QQ2DSM-011 44,000 形E5AC-RR4DSM-009 49,500 形E5AC-PR4DSM-000 42,000
形E5AC-RX4ASM-012 51,500 形E5AC-QQ2ASM-012 51,500 形E5AC-RR4ASM-010 41,000 形E5AC-PR4DSM-004 51,500
形E5AC-RX4DSM-012 51,500 形E5AC-QQ2DSM-012 51,500 形E5AC-RR4DSM-010 41,000 形E5AC-PR4DSM-014 56,500
◎ 形E5AC-QX2ASM-000 33,500 形E5AC-QQ4ASM-000 38,000 形E5AC-RR4ASM-011 46,000
形E5AC-QX2DSM-000 33,500 形E5AC-QQ4DSM-000 38,000 形E5AC-RR4DSM-011 46,000
◎ 形E5AC-QX2ASM-008 44,000 形E5AC-QQ4ASM-008 48,500 形E5AC-RR4ASM-012 53,500
形E5AC-QX2DSM-008 44,000 形E5AC-QQ4DSM-008 48,500 形E5AC-RR4DSM-012 53,500
形E5AC-QX2ASM-009 45,000 形E5AC-QQ4ASM-009 49,500 形E5AC-CC2ASM-000 40,000
形E5AC-QX2DSM-009 45,000 形E5AC-QQ4DSM-009 49,500 形E5AC-CC2DSM-000 40,000
◎ 形E5AC-QX2ASM-010 37,000 形E5AC-QQ4ASM-010 41,000 形E5AC-CC2ASM-004 49,500
形E5AC-QX2DSM-010 37,000 形E5AC-QQ4DSM-010 41,000 形E5AC-CC2DSM-004 49,500
◎ 形E5AC-QX2ASM-011 42,000 形E5AC-QQ4ASM-011 46,000 形E5AC-CC2ASM-005 42,000
形E5AC-QX2DSM-011 42,000 形E5AC-QQ4DSM-011 46,000 形E5AC-CC2DSM-005 42,000
形E5AC-QX2ASM-012 49,500 形E5AC-QQ4ASM-012 53,500 形E5AC-CC2ASM-013 47,500
形E5AC-QX2DSM-012 49,500 形E5AC-QQ4DSM-012 53,500 形E5AC-CC2DSM-013 47,500
形E5AC-QX4ASM-000 35,500 ◎ 形E5AC-QR2ASM-000 35,500 形E5AC-CC2ASM-014 54,500
形E5AC-QX4DSM-000 35,500 形E5AC-QR2DSM-000 35,500 形E5AC-CC2DSM-014 54,500
◎ 形E5AC-QX4ASM-008 46,000 形E5AC-QR2ASM-008 46,000 形E5AC-CC4ASM-000 42,000
形E5AC-QX4DSM-008 46,000 形E5AC-QR2DSM-008 46,000 形E5AC-CC4DSM-000 42,000
形E5AC-QX4ASM-009 47,500 形E5AC-QR2ASM-009 47,500 形E5AC-CC4ASM-004 51,500
形E5AC-QX4DSM-009 47,500 形E5AC-QR2DSM-009 47,500 形E5AC-CC4DSM-004 51,500
◎ 形E5AC-QX4ASM-010 39,000 形E5AC-QR2ASM-010 39,000 形E5AC-CC4ASM-005 44,000
形E5AC-QX4DSM-010 39,000 形E5AC-QR2DSM-010 39,000 形E5AC-CC4DSM-005 44,000
形E5AC-QX4ASM-011 44,000 形E5AC-QR2ASM-011 44,000 形E5AC-CC4ASM-013 49,500
形E5AC-QX4DSM-011 44,000 形E5AC-QR2DSM-011 44,000 形E5AC-CC4DSM-013 49,500
形E5AC-QX4ASM-012 51,500 形E5AC-QR2ASM-012 51,500 形E5AC-CC4ASM-014 56,500
形E5AC-QX4DSM-012 51,500 形E5AC-QR2DSM-012 51,500 形E5AC-CC4DSM-014 56,500
◎ 形E5AC-CX2ASM-000 37,000 形E5AC-QR4ASM-000 38,000 形E5AC-CQ2ASM-000 38,000
形E5AC-CX2DSM-000 37,000 形E5AC-QR4DSM-000 38,000 形E5AC-CQ2DSM-000 38,000
◎ 形E5AC-CX2ASM-004 46,000 形E5AC-QR4ASM-008 48,500 形E5AC-CQ2ASM-008 48,500
形E5AC-CX2DSM-004 46,000 形E5AC-QR4DSM-008 48,500 形E5AC-CQ2DSM-008 48,500
◎ 形E5AC-CX2ASM-005 39,000 形E5AC-QR4ASM-009 49,500 形E5AC-CQ2ASM-009 49,500
形E5AC-CX2DSM-005 39,000 形E5AC-QR4DSM-009 49,500 形E5AC-CQ2DSM-009 49,500
◎ 形E5AC-CX2ASM-013 44,000 形E5AC-QR4ASM-010 41,000
形E5AC-CX2DSM-013 44,000 形E5AC-QR4DSM-010 41,000

オプション（別売）

USB-シリアル変換ケーブル

形式 標準価格（￥）
◎ 形E58-CIFQ2 17,600

変換ケーブル

形式 標準価格（￥）
◎ 形E58-CIFQ2-E 4,400

注. 必ず形E58-CIFQ2とセットでご使用ください。
　　 前面設定ツール用ポートを使用する場合に使用します。

端子カバー（形E5AC用）

形式 標準価格（￥）
◎ 形E53-COV24 1,100（3ヶ詰め）

防水パッキン

形式 標準価格（￥）
形Y92S-P10 330

注. 本防水パッキンは本体に付属しています。

防水カバー

形式 標準価格（￥）
◎ 形Y92A-96N 6,050

前面ポートカバー

形式 標準価格（￥）
形Y92S-P7 330

注. 本前面ポートカバーは本体に付属しています。

取り付けアダプタ

形式 標準価格（￥）
形Y92F-51 550（2ヶ詰め）

注. 本取り付けアダプタは本体に付属しています。

電流検出器（CT）

穴径 形式 標準価格（￥）
φ5.8 ◎ 形E54-CT1 1,650
φ5.8 ◎ 形E54-CT1L＊ 1,700
φ12.0 ◎ 形E54-CT3 2,550
φ12.0 ◎ 形E54-CT3L＊ 3,000

＊リード線付きの仕様となります。UL認証が必要な場合は、こちらのCTをご使用ください。

サポートソフトウェア CX-Thermo（CXサーモ）

形式 標準価格（￥）
◎ 形EST2-2C-MV4 33,000

注. 形E5EC/E5ACは、CX-Thermo Ver.4.5以上で対応しています。
　形E5EC-Bは、CX-Thermo Ver.4.65以上で対応しています。
　形E5EC-B リニア電流出力タイプは、Ver.4.67以上です。
　CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。
