R88L-EC, R88D-KN□-ECT-L

リニアモータ/ドライバ[G5シリーズ EtherCAT通信内蔵リニアモータタイプ]

R88L-EC, R88D-KN□-ECT-L

さらなる高速・高精度を実現するリニアモータに対応

EU指令改正(2016/4/19~)について、当社2015年12月生産分より準拠しております。2015年11月以前の生産分につきましては準拠しておりませんのでご注意ください。

※ Web特別価格提供品

モータ選定ツール

従来の「モータ選定プログラム」が大幅にリニューアルして登場!

(単位:mm)

ACサーボドライバ

〈壁面取り付けの場合〉

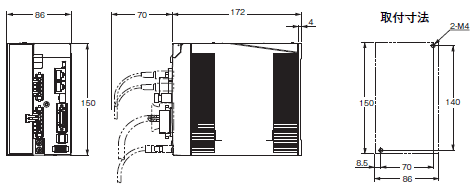

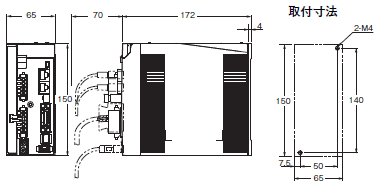

単相AC100V用 形R88D-KN01L-ECT-L(100W)
単相/三相AC200V用 形R88D-KN01H-ECT-L/-KN02H-ECT-L(100~200W)

R88L-EC, R88D-KN□-ECT-L 外形寸法 3

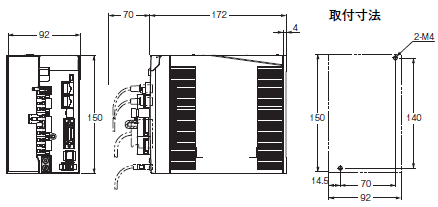

単相AC100V用 形R88D-KN02L-ECT-L(200W)
単相/三相AC200V用 形R88D-KN04H-ECT-L(400W)

R88L-EC, R88D-KN□-ECT-L 外形寸法 4
R88L-EC, R88D-KN□-ECT-L 外形寸法 5

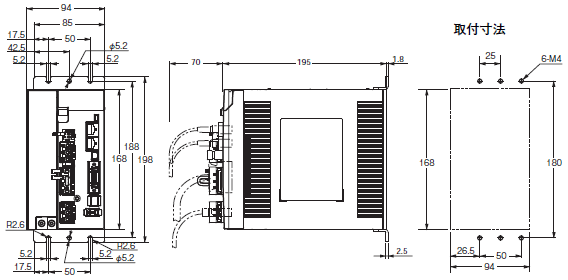

単相/三相AC200V用 形R88D-KN10H-ECT-L/-KN15H-ECT-L(1kW~1.5kW)

R88L-EC, R88D-KN□-ECT-L 外形寸法 6

三相AC400V用 形R88D-KN06F-ECT-L/-KN10F-ECT-L(600W~1.0kW)
三相AC400V用 形R88D-KN15F-ECT-L(1.5kW)

R88L-EC, R88D-KN□-ECT-L 外形寸法 7

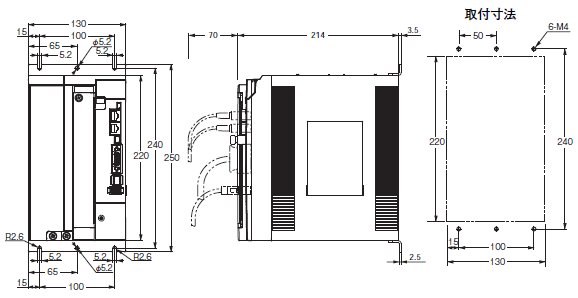

三相AC400V用 形R88D-KN20F-ECT-L(2kW)

R88L-EC, R88D-KN□-ECT-L 外形寸法 8

三相AC400V用 形R88D-KN30F-ECT-L(3kW)

R88L-EC, R88D-KN□-ECT-L 外形寸法 9

リニアモータ

●コア付きリニアモータ

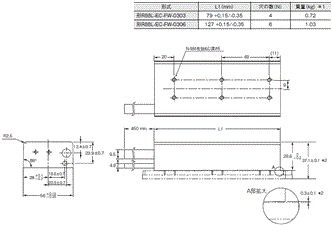

・可動子
 ・形R88L-EC-FW-0303/-0306

R88L-EC, R88D-KN□-ECT-L 外形寸法 12

*1. ケーブル450mmを含む質量です。
*2. 組み付け寸法です。

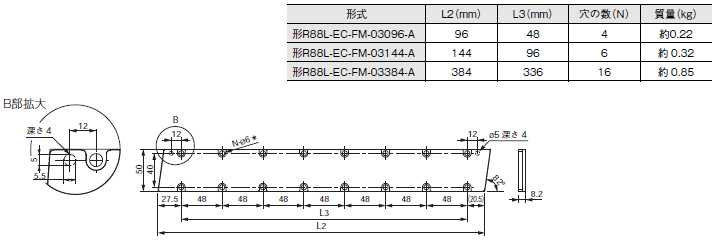

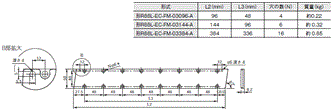

・固定子

R88L-EC, R88D-KN□-ECT-L 外形寸法 14

*M5 六角穴付き低頭ボルトを使用してください。

・可動子

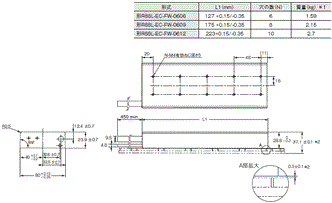

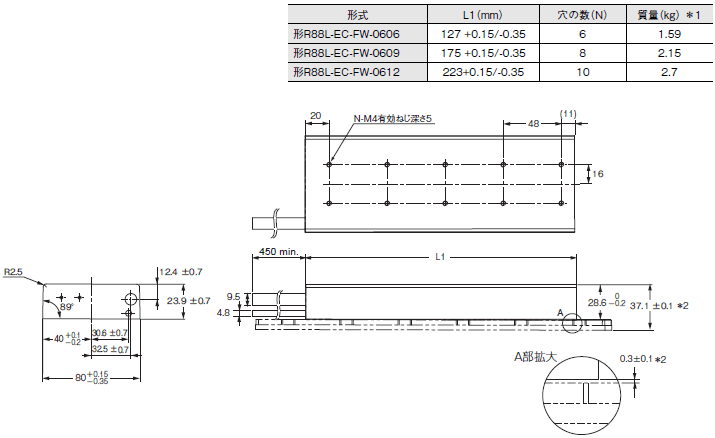

・形R88L-EC-FW-0606/-0609/-0612

R88L-EC, R88D-KN□-ECT-L 外形寸法 15

*1. ケーブル450mmを含む質量です。
*2. 組み付け寸法です。

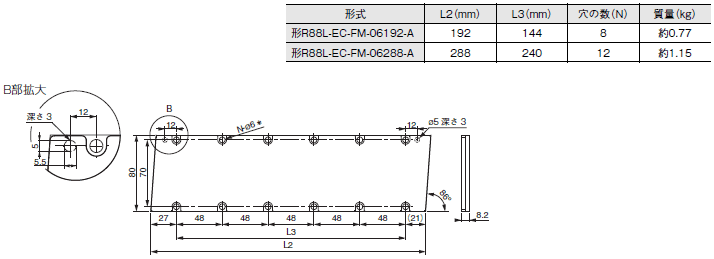

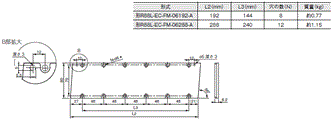

・固定子

R88L-EC, R88D-KN□-ECT-L 外形寸法 17

*M5 六角穴付き低頭ボルトを使用してください。

・可動子

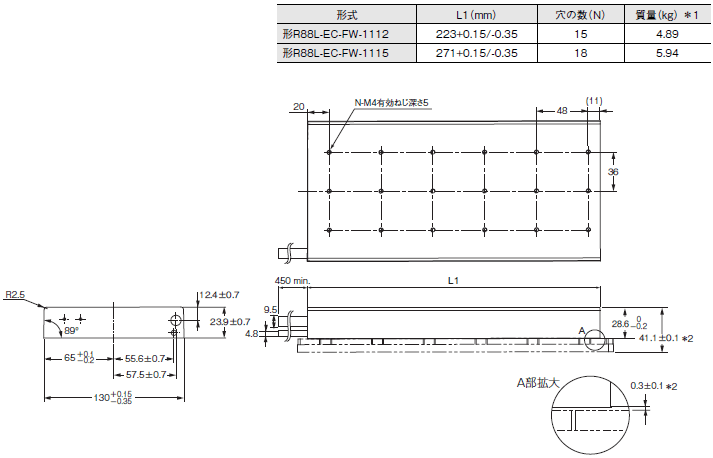

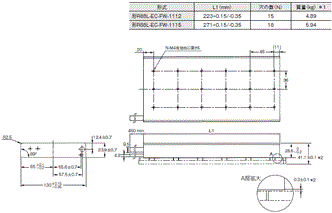

・形R88L-EC-FW-1112/-1115

R88L-EC, R88D-KN□-ECT-L 外形寸法 18

*1. ケーブル450mmを含む質量です。
*2. 組み付け寸法です。

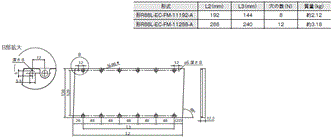

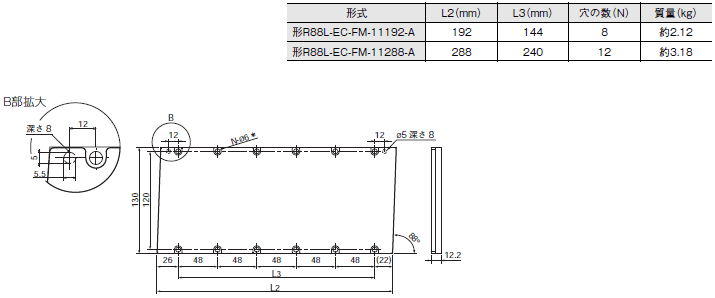

・固定子

R88L-EC, R88D-KN□-ECT-L 外形寸法 20

*M5 六角穴付き低頭ボルトを使用してください。

●コアレスリニアモータ

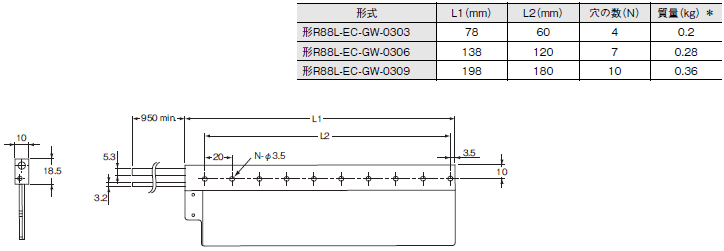

・可動子

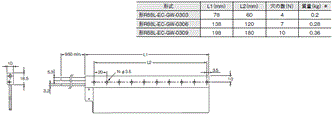

・形R88L-EC-GW-0303/-0306/-0309

R88L-EC, R88D-KN□-ECT-L 外形寸法 22

*ケーブル950mmを含む質量です。

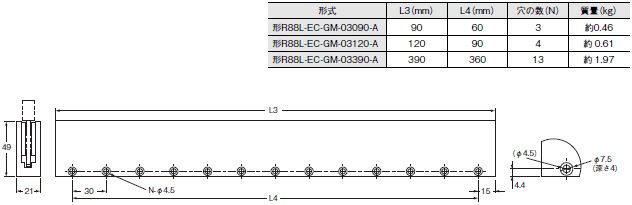

・固定子

R88L-EC, R88D-KN□-ECT-L 外形寸法 24

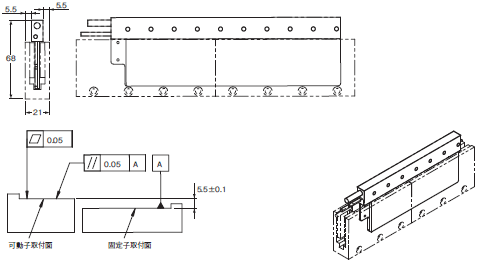

・組み合わせ図

R88L-EC, R88D-KN□-ECT-L 外形寸法 25

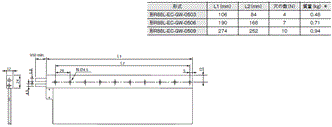

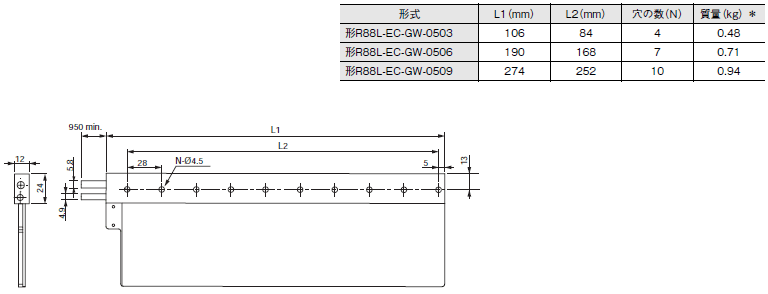

・可動子
・形R88L-EC-GW-0503/-0506/-0509

R88L-EC, R88D-KN□-ECT-L 外形寸法 26

*ケーブル950mmを含む質量です。

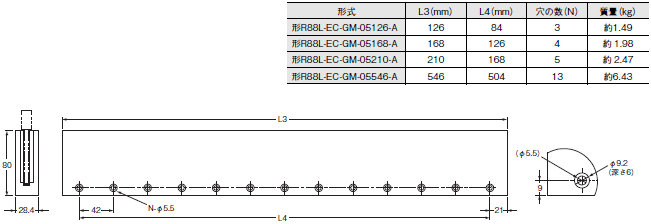

・固定子

R88L-EC, R88D-KN□-ECT-L 外形寸法 28

・組み合わせ図

R88L-EC, R88D-KN□-ECT-L 外形寸法 29

・可動子

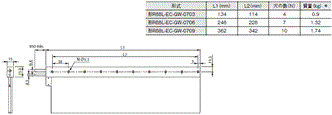

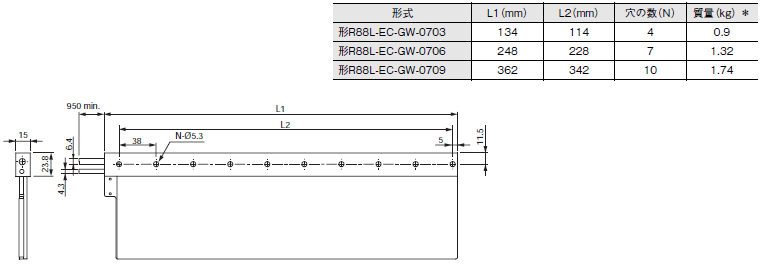

・形R88L-EC-GW-0703/-0706/-0709

R88L-EC, R88D-KN□-ECT-L 外形寸法 30

*ケーブル950mmを含む質量です。

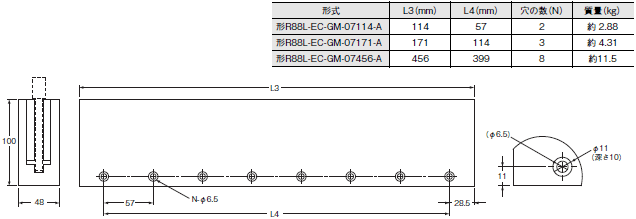

・固定子

R88L-EC, R88D-KN□-ECT-L 外形寸法 32

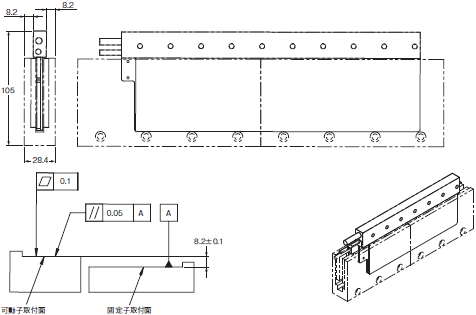

・組み合わせ図

R88L-EC, R88D-KN□-ECT-L 外形寸法 33
