(単位:mm)

本体

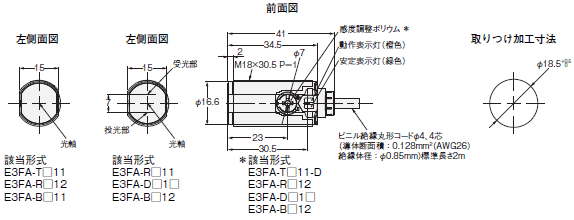

コード引き出しタイプ
E3FA-T□11
E3FA-R□1□
E3FA-D□1□
E3FA-B□1□

E3FA 外形寸法 2

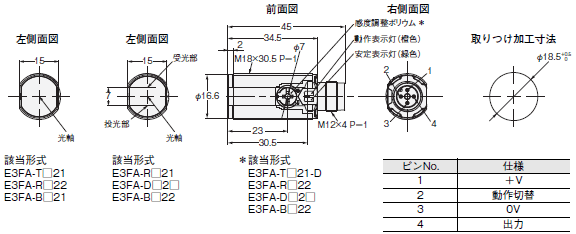

M12コネクタタイプ
E3FA-T□21
E3FA-R□2□
E3FA-D□2□
E3FA-B□2□

E3FA 外形寸法 3

付属ナット

E3FA 外形寸法 4

アクセサリ(別売)

反射板
形E39-R1S

E3FA 外形寸法 6

形E39-RP1

E3FA 外形寸法 7

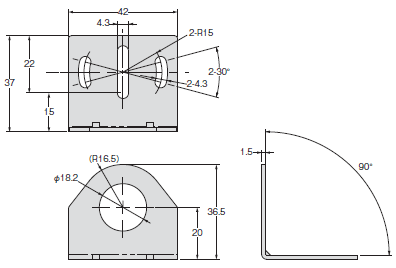

取りつけ金具
形E39-L183

E3FA 外形寸法 8

取りつけ具
形E39-L182

E3FA 外形寸法 9
