(単位:mm)

端子の種類/形状

はんだづけ端子

D2FD 外形寸法 2

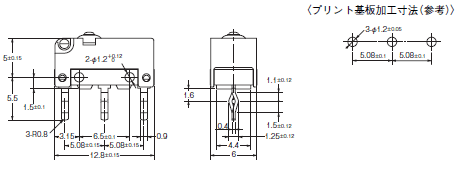

プリント基板用自立端子

D2FD 外形寸法 3

取りつけ穴加工寸法

はんだづけ端子

D2FD 外形寸法 5

外形寸法/動作特性

イラスト・図面は、はんだづけ端子の場合です。プリント基板用自立端子は省略していますので、「端子の種類/形状」をご覧ください。
□の中には、定格による記号が入ります。組み合わせ可能な形式については、「種類」をご覧ください。

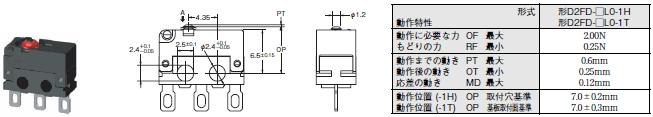

ピン押ボタン形
形D2FD-□L0-1H
形D2FD-□L0-1T

D2FD 外形寸法 7

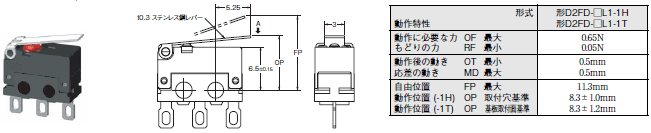

ヒンジ・レバー形
形D2FD-□L1-1H
形D2FD-□L1-1T

D2FD 外形寸法 8

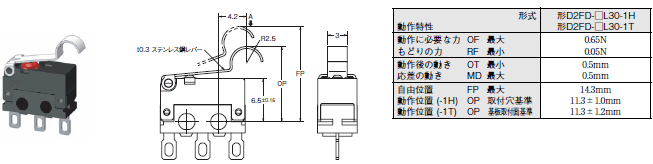

ヒンジ・アール・レバー形(R2.5)
形D2FD-□L30-1H
形D2FD-□L30-1T

D2FD 外形寸法 9

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向( )に動作した場合です。
