(単位:mm)

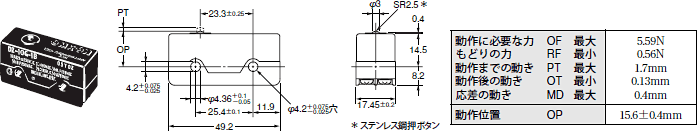

双極双投基本スイッチ
情報更新 : 2015/12/18
(単位:mm)
はんだづけ端子(-1A)
ねじ締め端子(-1B)
形式、イラスト、図形はねじ締め端子の場合です。 はんだづけ端子は形式末尾が“-1A”になります。

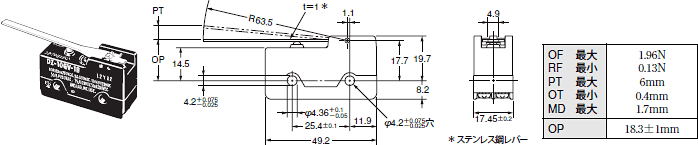

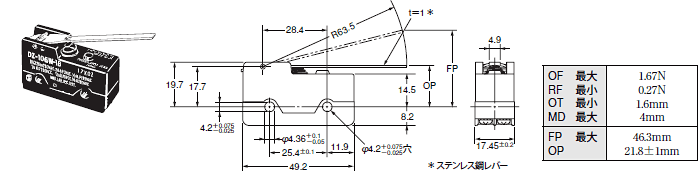

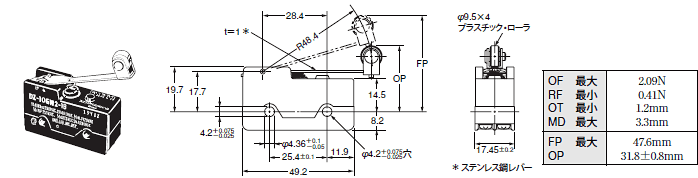

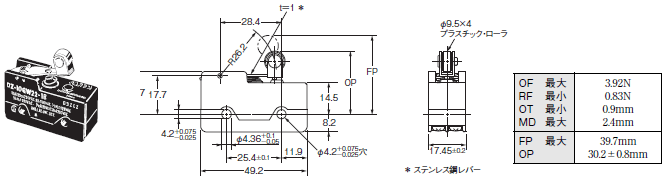

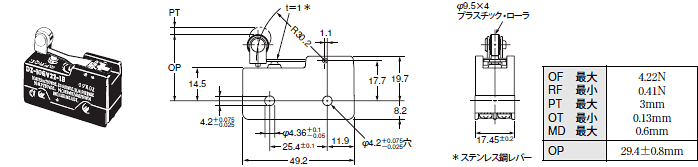

ヒンジ・ローラ・短レバー形
形DZ-10GW22-1B
注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
はんだづけ端子用(フェノール樹脂)
注. リード線引出口は、5ヵ所肉薄にしています。
ねじ締め端子用(フェノール樹脂)
注. リード線引出口は、6ヵ所肉薄にしています。
はんだづけ端子用(金属板プレス成形)
注. リード線引出口は、5ヵ所穴があいています。
ねじ締め端子用(金属板プレス成形)
注. リード線引出口は、6ヵ所穴があいています。

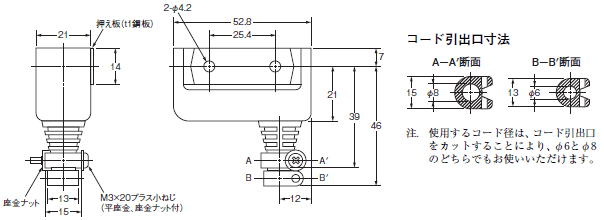

はんだづけ端子、ねじ締め端子共用(塩化ビニール)
注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。(形AP-Zは±0.8mm)
注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. セパレータの材質はEAVTC(エポキシアルキッド・ワニステトロンクロス)で耐熱温度は130℃です。

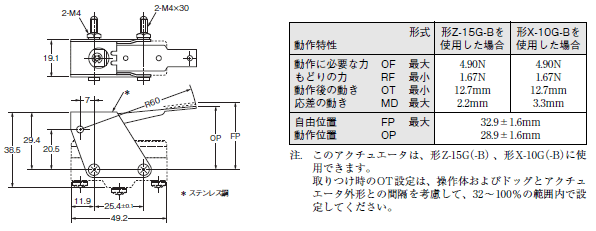

ヒンジ・レバー形
形XAA-1

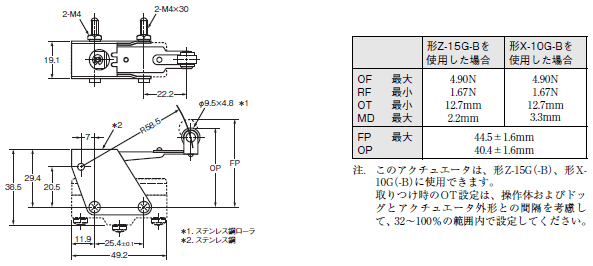

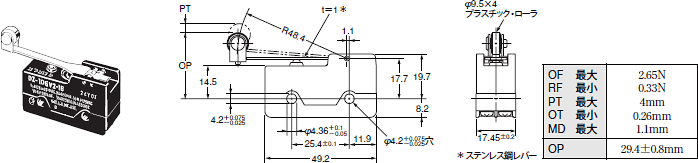

ヒンジ・ローラ・レバー形
形ZAA-2
パネル取りつけ押ボタン形(短)
形ZAQ-3

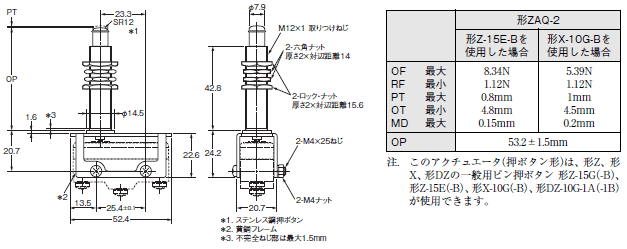

パネル取りつけ押ボタン形(中)
形ZAQ-2

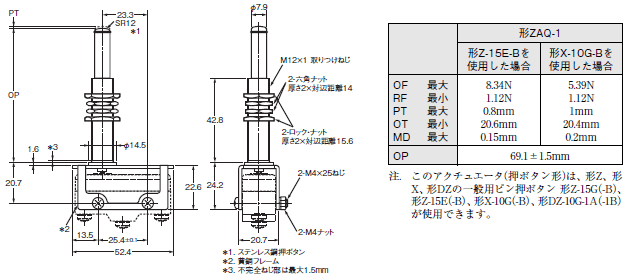

パネル取りつけ押ボタン形(長)
形ZAQ-1

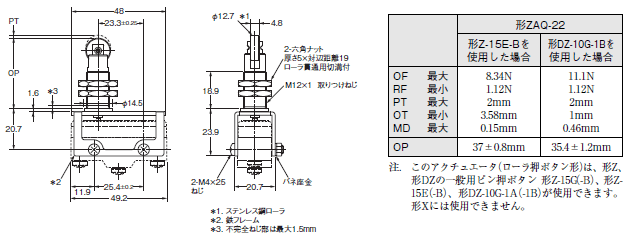

パネル取りつけローラ押ボタン形
形ZAQ-22
注. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
