X

（単位：mm）

注1. 端子ねじの締めつけトルクは0.78～1.18N・mが適当です。
注2. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注3. 直流電圧の場合、必ずCOMをプラス側にしてください。
注4. 端子表記
　　 逆動作形（形Ｘ-10GM□）の場合は、常時閉路（NC）と常時開路（NO）が逆になります。

取りつけにはM4ねじを用い、平座金、ばね座金などを使用して堅固に取りつけてください。
その際の締めつけトルクは1.18～1.47N･mとしてください。

パネルに取りつける場合、アクチュエータの六角ナットの締めつけトルクは2.94～4.9N･mで行ってください。

形式、イラスト、図面はねじ締め端子の場合です。（注. 省略している寸法は、ピン押ボタン形と同一です）

ピン押ボタン形

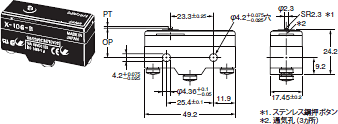

形X-10G-B

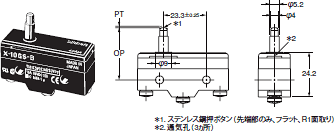

スプリング細押ボタン形
形X-10GS-B

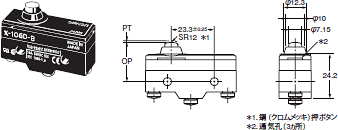

スプリング短押ボタン形
形X-10GD-B

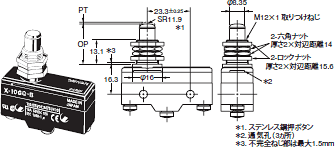

パネル取りつけ押ボタン形
形X-10GQ-B

注. M12 取りつけねじとケース本体の取りつけ穴の同時使用はしないでください。スイッチ本体に引張りの力が加わり、ケースとカバー破損の原因となります。

パネル取りつけローラ押ボタン形

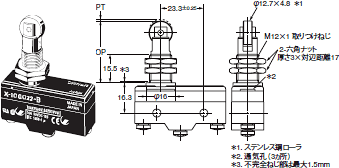

形X-10GQ22-B

注. M12 取りつけねじとケース本体の取りつけ穴の同時使用はしないでください。スイッチ本体に引張りの力が加わり、ケースとカバー破損の原因となります。

パネル取りつけクロス・ローラ押ボタン形

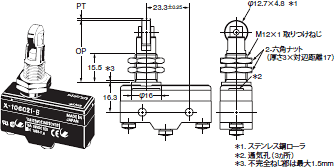

形X-10GQ21-B

注. M12 取りつけねじとケース本体の取りつけ穴の同時使用はしないでください。スイッチ本体に引張りの力が加わり、ケースとカバー破損の 原因となります。

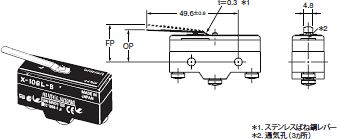

リーフ・スプリング形
形X-10GL-B

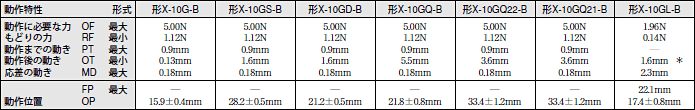

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

＊OTは1.6mmを超えないように制限してお使いください。

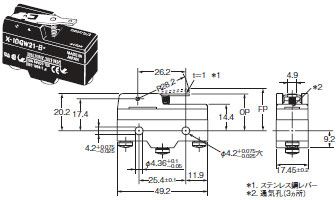

ヒンジ・短レバー形
形X-10GW21-B

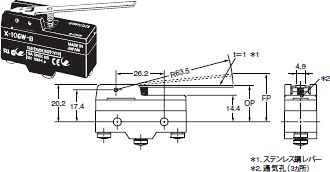

ヒンジ・レバー形
形X-10GW-B

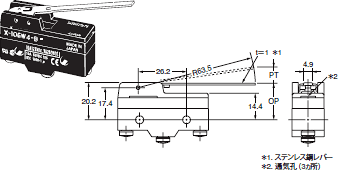

小勢力ヒンジ・レバー形
形X-10GW4-B

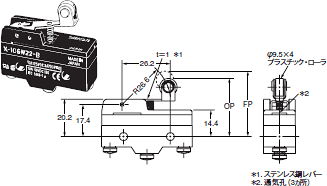

ヒンジ・ローラ・短レバー形
形X-10GW22-B

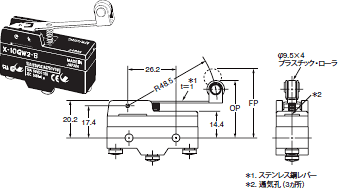

ヒンジ・ローラ・レバー形
形X-10GW2-B

逆動作ヒンジ・レバー形
形X-10GM-B

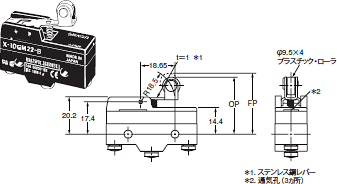

逆動作ヒンジ・ローラ・短レバー形
形X-10GM22-B

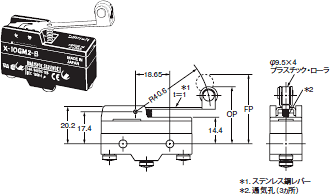

逆動作ヒンジ・ローラ・レバー形
形X-10GM2-B

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

はんだづけ端子用（フェノール樹脂）

注. リード線引出口は、5ヵ所肉薄にしています。

ねじ締め端子用（フェノール樹脂）

注. リード線引出口は、6ヵ所肉薄にしています。

はんだづけ端子用（金属板プレス成形）

注. リード線引出口は、5ヵ所穴があいています。

ねじ締め端子用（金属板プレス成形）

注. リード線引出口は、6ヵ所穴があいています。

はんだづけ端子、ねじ締め端子共用（塩化ビニール）

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。（形AP-Zは±0.8mm）

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. セパレータの材質はEAVTC（エポキシアルキッド・ワニステトロンクロス）で耐熱温度は130℃です。

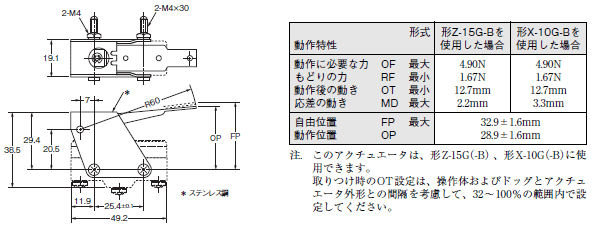

ヒンジ・レバー形
形XAA-1

ヒンジ・ローラ・レバー形
形ZAA-2

パネル取りつけ押ボタン形（短）
形ZAQ-3

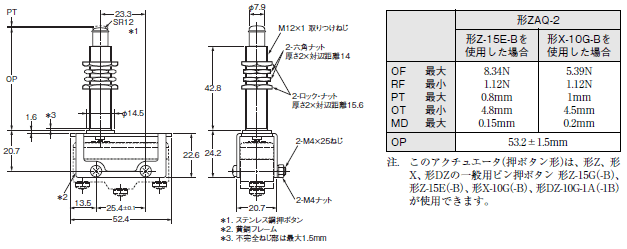

パネル取りつけ押ボタン形（中）
形ZAQ-2

パネル取りつけ押ボタン形（長）
形ZAQ-1

パネル取りつけローラ押ボタン形
形ZAQ-22

注. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
