(単位:mm)
高容量形基本スイッチ
情報更新 : 2015/12/18
(単位:mm)
注1. 端子ねじの締めつけトルクは0.78~1.18N・mが適当です。
注2. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
取りつけにはM4ねじを用い、平座金、ばね座金などを使用して堅固に取りつけてください。
その際の締めつけトルクは1.18~1.47N・mとしてください。
パネルに取りつける場合、アクチュエータの六角ナットの締めつけトルクは2.94~4.9N・mで行ってください。
形式、イラスト、図面はねじ締め端子の場合です。(注. 省略している寸法は、ピン押ボタン形と同一です)

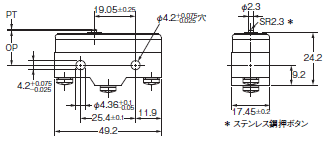

ピン押ボタン形
形A-20G-B

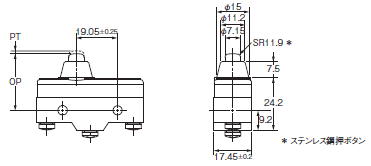

スプリング短押ボタン形
形A-20GD-B
パネル取りつけ押ボタン形
形A-20GQ-B
注. M12取りつけねじとケース本体の取りつけ穴の同時使用はしないでください。スイッチ本体が破損する原因となります。

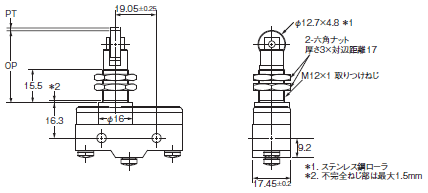

パネル取りつけローラ押ボタン形
形A-20GQ22-B
注. M12取りつけねじとケース本体の取りつけ穴の同時使用はしないでください。スイッチ本体が破損する原因となります。

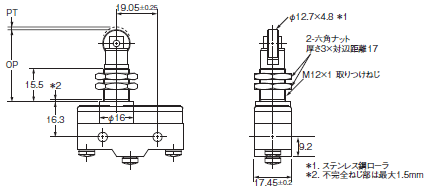

パネル取りつけクロス・ローラ押ボタン形
形A-20GQ21-B
注. M12取りつけねじとケース本体の取りつけ穴の同時使用はしないでください。スイッチ本体が破損する原因となります。
注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

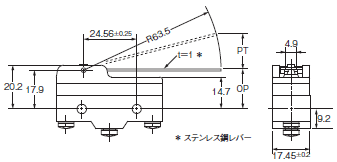

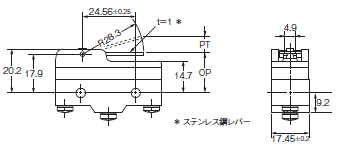

ヒンジ・短レバー形
形A-20GV21-B
ヒンジ・レバー形
形A-20GV-B

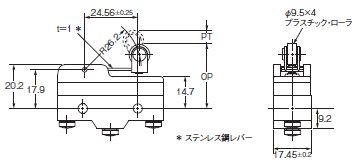

ヒンジ・ローラ短レバー形
形A-20GV22-B

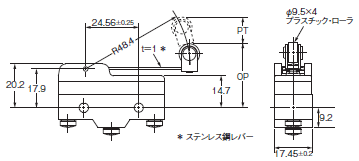

ヒンジ・ローラ・レバー形
形A-20GV2-B
注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
はんだづけ端子用(フェノール樹脂)
注. リード線引出口は、5ヵ所肉薄にしています。
ねじ締め端子用(フェノール樹脂)
注. リード線引出口は、6ヵ所肉薄にしています。
はんだづけ端子用(金属板プレス成形)
注. リード線引出口は、5ヵ所穴があいています。
ねじ締め端子用(金属板プレス成形)
注. リード線引出口は、6ヵ所穴があいています。
はんだづけ端子、ねじ締め端子共用(塩化ビニール)
注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。(形AP-Zは±0.8mm)

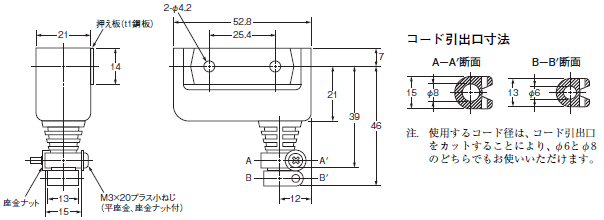

形SEPARATOR FOR Z
注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. セパレータの材質はEAVTC(エポキシアルキッド・ワニステトロンクロス)で耐熱温度は130℃です。
