G3RZ

パワーMOS FETリレー

G3RZ

形G2Rと同一形状のパワーMOS FETリレー。AC/DC両用、1A負荷開閉可能

形P2RF-05/-05-Eは2023年3月受注終了予定

※ Web特別価格提供品

(単位:mm)

形G3RZ-201SLN

G3RZ 外形寸法 1

アクセサリ(別売)

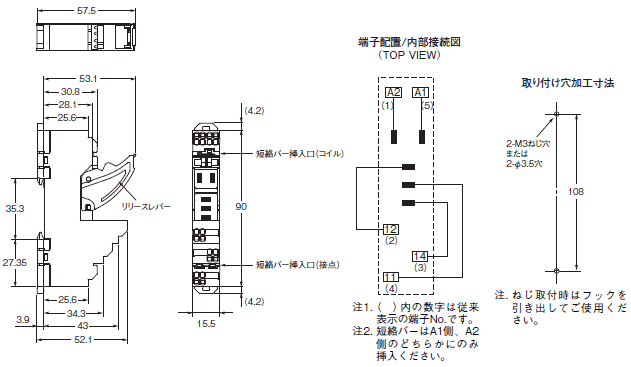

形P2RF-05-PU

G3RZ 外形寸法 3

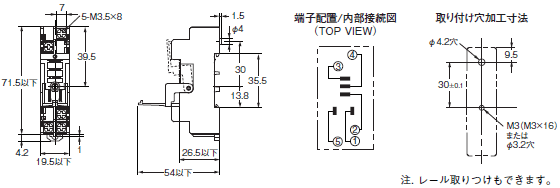

形P2RFZ-05(1極)

G3RZ 外形寸法 4

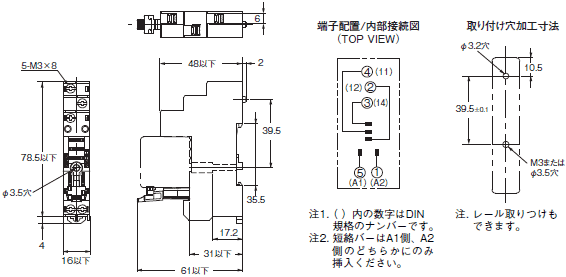

形P2RFZ-05-E(1極)(フィンガープロテクト構造)

G3RZ 外形寸法 5

形P2RF-05(1極)

G3RZ 外形寸法 6

形P2RF-05-E(1極)(フィンガープロテクト構造)

G3RZ 外形寸法 7

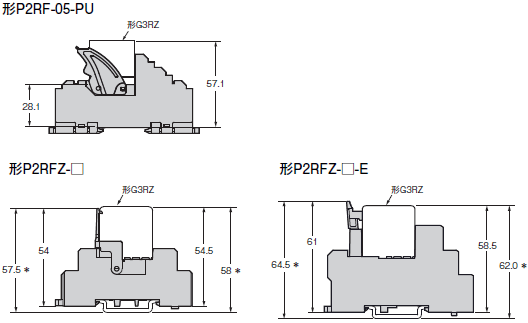

取り付け高さ

G3RZ 外形寸法 8

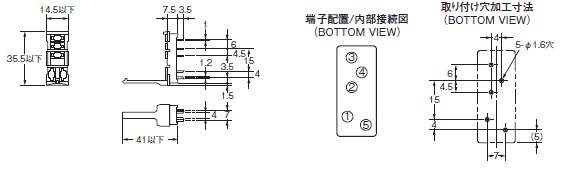

形P2R-05P(1極)

G3RZ 外形寸法 9

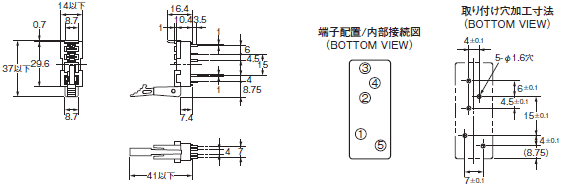

形P2R-057P(1極)

G3RZ 外形寸法 10

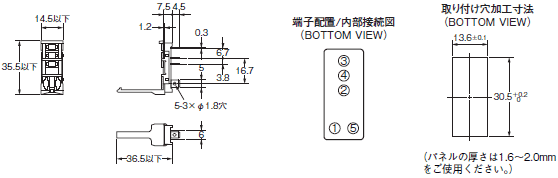

形P2R-05A(1極)

G3RZ 外形寸法 11

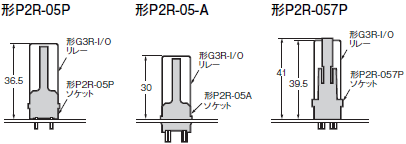

取り付け高さ

G3RZ 外形寸法 12

レール取りつけ用別売品

支持レール

形PFP-100N
形PFP-50N

G3RZ 外形寸法 14

形PFP-100N2

G3RZ 外形寸法 15

エンドプレート

形PFP-M

G3RZ 外形寸法 16

スペーサ

形PFP-S

G3RZ 外形寸法 17

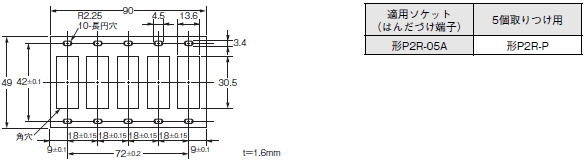

接続ソケット取りつけ板

裏面接続ソケットを多数個並べて取りつける場合にご使用ください。

G3RZ 外形寸法 18
