(単位:mm)

小型タイプ(RJ45コネクタ)

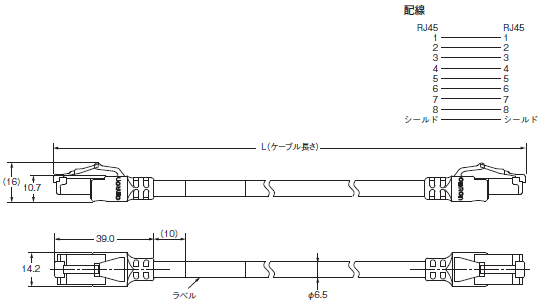

両側コネクタ付ケーブル(RJ45/RJ45)

形XS6W-6LSZH8SS□□□□CM-□
形XS6W-5PUR8SS□□□□CM-G

XS5 / XS6 外形寸法 2

堅牢タイプ(RJ45コネクタ)防水タイプ(M12コネクタ)

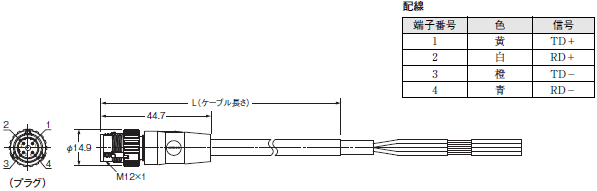

プラグ片側コネクタ付ケーブル(M12 ストレート)

形XS5H-T421-□M0-K

XS5 / XS6 外形寸法 4

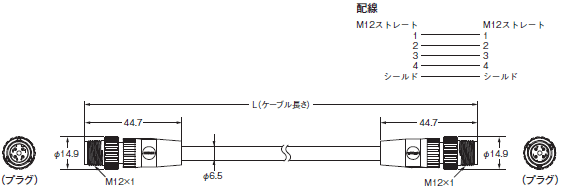

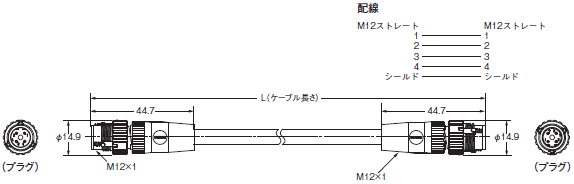

プラグ両側コネクタ付ケーブル(M12 ストレート/M12 ストレート)

形XS5W-T421-□M2-K
形XS5W-T421-□M2-KR
形XS5W-T421-□M2-Y
形XS5W-T421-□M2-YR

XS5 / XS6 外形寸法 5

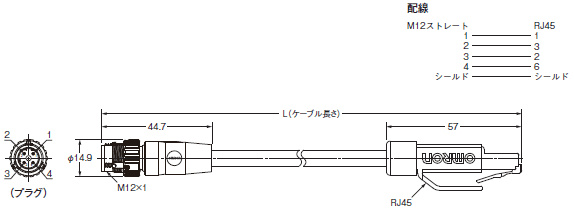

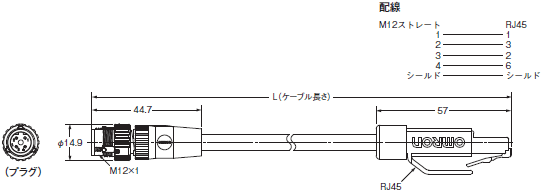

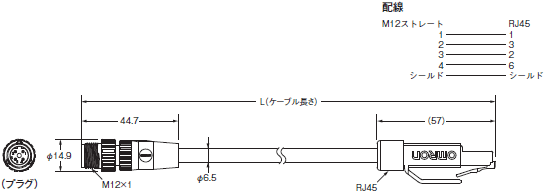

プラグ両側コネクタ付ケーブル(M12 ストレート/RJ45)

形XS5W-T421-□MC-K
形XS5W-T421-□MC-KR
形XS5W-T421-□MC-Y
形XS5W-T421-□MC-YR

XS5 / XS6 外形寸法 6

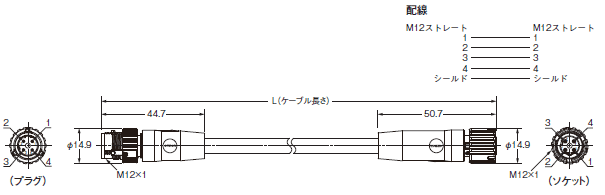

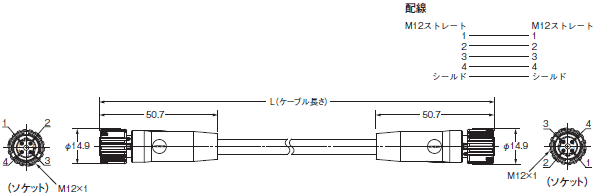

ソケット/プラグ両側コネクタ付ケーブル(M12 ストレート/M12 ストレート)

形XS5W-T421-□M1-K
形XS5W-T421-□M1-KR

XS5 / XS6 外形寸法 7

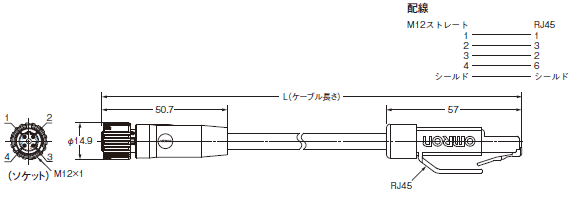

ソケット/プラグ両側コネクタ付ケーブル(M12 ストレート/RJ45)

形XS5W-T421-□ME-K

XS5 / XS6 外形寸法 8

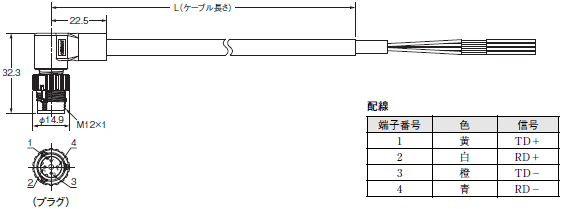

プラグ片側コネクタ付ケーブル(M12 L形)

形XS5H-T422-□M0-K

XS5 / XS6 外形寸法 9

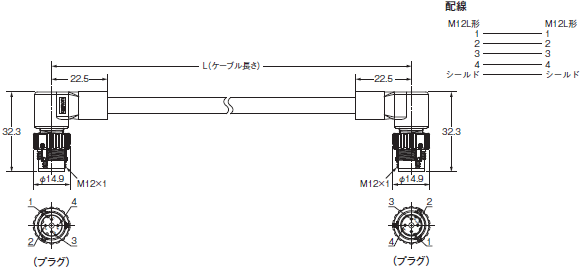

プラグ両側コネクタ付ケーブル(M12 L形/M12 L形)

形XS5W-T422-□M2-K

XS5 / XS6 外形寸法 10

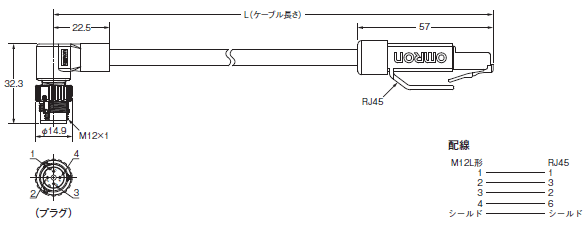

プラグ両側コネクタ付ケーブル(M12 L形/RJ45)

形XS5W-T422-□MC-K

XS5 / XS6 外形寸法 11

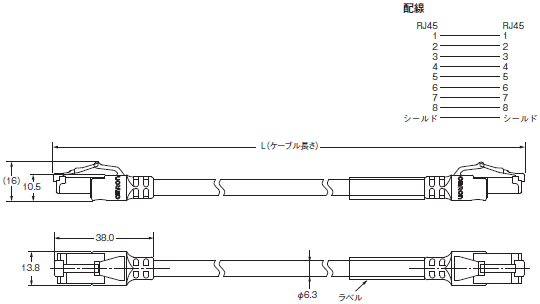

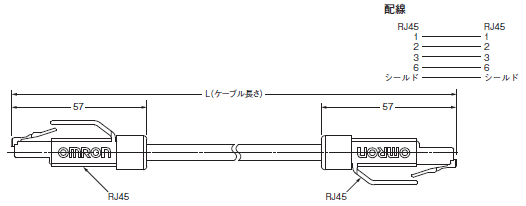

プラグ両側コネクタ付ケーブル(RJ45/RJ45)

形XS5W-T421-□MD-K
形XS5W-T421-□MD-KR
形XS5W-T421-□MD-YR

XS5 / XS6 外形寸法 12

プラグ両側コネクタ付きケーブル(M12 ストレート/M12 ストレート)

シールド強化ケーブル仕様
形XS5W-T421-□M2-SS

XS5 / XS6 外形寸法 13

プラグ両側コネクタ付きケーブル(M12 ストレート/RJ45)

シールド強化ケーブル仕様
形XS5W-T421-□MC-SS

XS5 / XS6 外形寸法 14

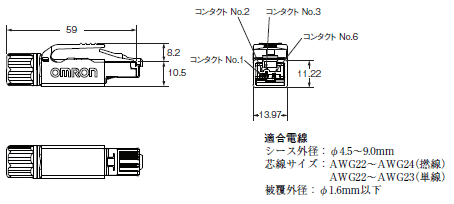

RJ45組立式コネクタ

形XS6G-T421-1

XS5 / XS6 外形寸法 16

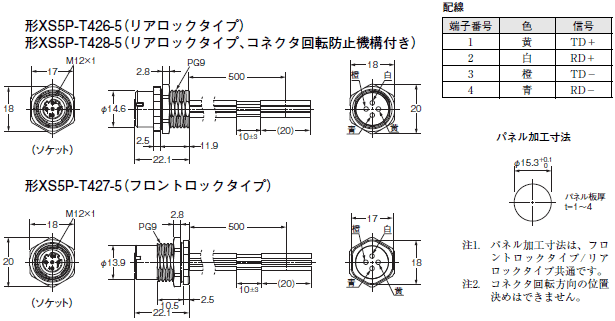

M12パネル取り付けコネクタ

形XS5P-T42□-5

XS5 / XS6 外形寸法 18

注1. パネル加工寸法は、フロントロックタイプ/リアロックタイプ共通です。
注2. コネクタ回転方向の位置決めはできません。

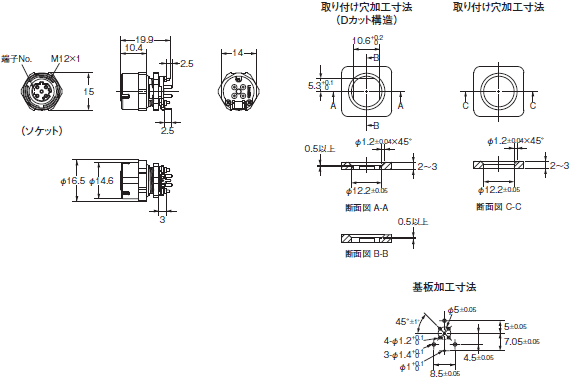

M12パネル取り付けプリント基板用ストレート端子

形XS5P-T426-1

XS5 / XS6 外形寸法 19
