D4SL

小形電磁ロック・セーフティドアスイッチ

D4SL

6接点電磁ロック・セーフティドアスイッチで世界最小クラス

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

本体

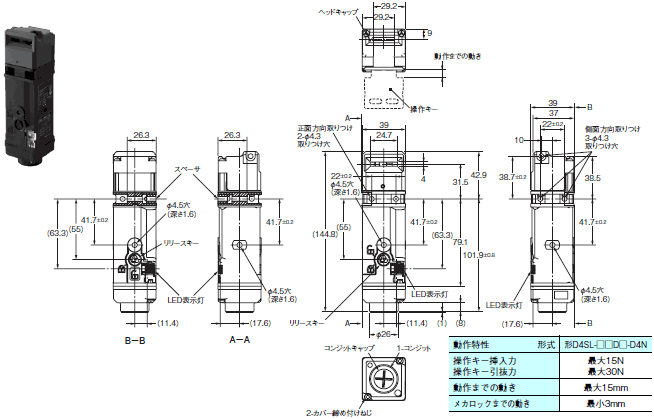

形D4SL-□□D□-D4N

D4SL 外形寸法 2

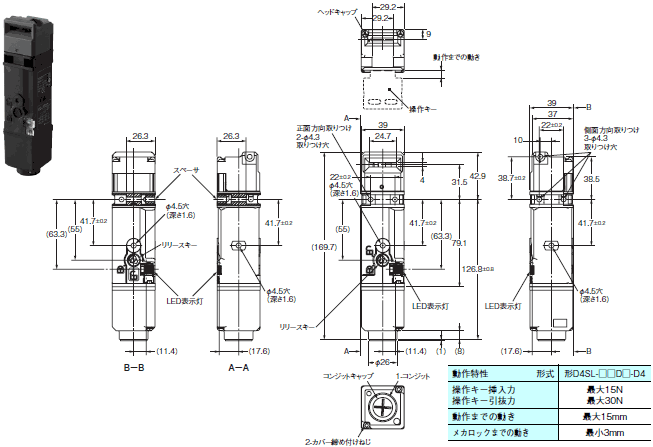

形D4SL-□□D□-D4

D4SL 外形寸法 3

注. 本体外形寸法図の指定のない寸法公差は±0.4mmです。

操作キー

形D4SL-K1

D4SL 外形寸法 6

形D4SL-K1S

D4SL 外形寸法 7

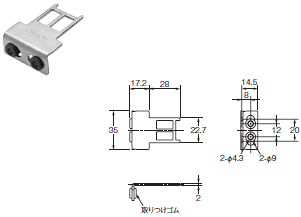

形D4SL-K1G

D4SL 外形寸法 8

形D4SL-K2

D4SL 外形寸法 9



形D4SL-K2G

D4SL 外形寸法 11

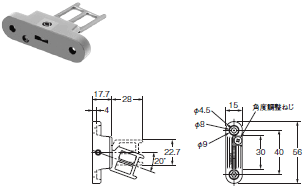

形D4SL-K3

D4SL 外形寸法 12

注. 操作キー外形寸法図の指定のない寸法公差は±0.4mmです。

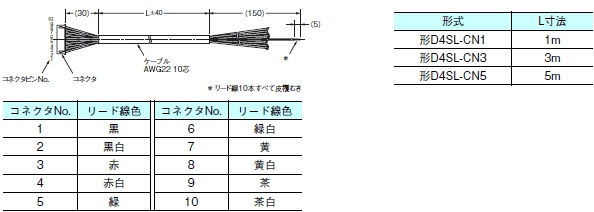

コネクタケーブル
形D4SL-CN□

D4SL 外形寸法 15

操作キー取りつけ時

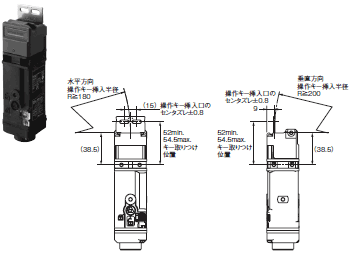

形D4SL+形D4SL-K1
正面操作キー挿入口使用時

D4SL 外形寸法 17

形D4SL+形D4SL-K1
上面操作キー挿入口使用時

D4SL 外形寸法 18



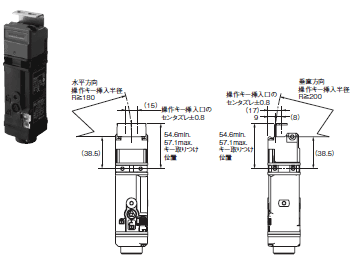

形D4SL+形D4SL-K1S
正面操作キー挿入口使用時

D4SL 外形寸法 20

形D4SL+形D4SL-K1S
上面操作キー挿入口使用時

D4SL 外形寸法 21



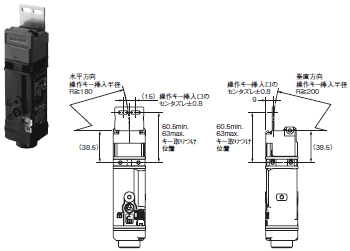

形D4SL+形D4SL-K1G
正面操作キー挿入口使用時

D4SL 外形寸法 23

形D4SL+形D4SL-K1G
上面操作キー挿入口使用時

D4SL 外形寸法 24



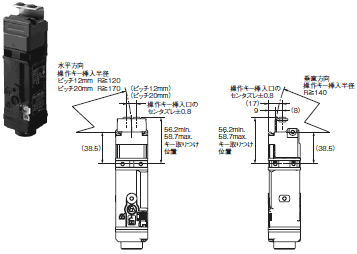

形D4SL+形D4SL-K2
正面操作キー挿入口使用時

D4SL 外形寸法 26

形D4SL+形D4SL-K2
上面操作キー挿入口使用時

D4SL 外形寸法 27



形D4SL+形D4SL-K2G
正面操作キー挿入口使用時

D4SL 外形寸法 29

形D4SL+形D4SL-K2G
上面操作キー挿入口使用時

D4SL 外形寸法 30



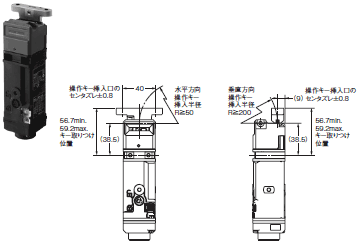

形D4SL+形D4SL-K3
正面操作キー挿入口使用時

D4SL 外形寸法 32

形D4SL+形D4SL-K3
上面操作キー挿入口使用時

D4SL 外形寸法 33
