BF-□(R) / BS-1(T)

電極保持器

BF-□(R) / BS-1(T)

高温・高圧下、薬液など、さまざまな使用環境に合わせたラインアップ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2015/01/13

（単位：mm）

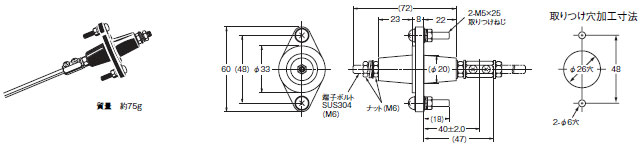

形BF-1

BF-□(R) / BS-1(T) 外形寸法 1

形BF-3（R）

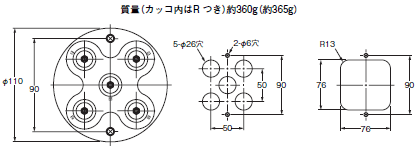

形BF-5（R）

BF-□(R) / BS-1(T) 外形寸法 2

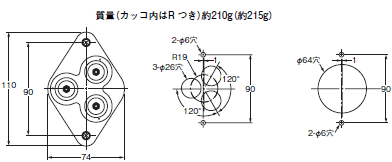

形BF-3（R）

BF-□(R) / BS-1(T) 外形寸法 3

形BF-5（R）

BF-□(R) / BS-1(T) 外形寸法 4

形BS-1（S）

BF-□(R) / BS-1(T) 外形寸法 5

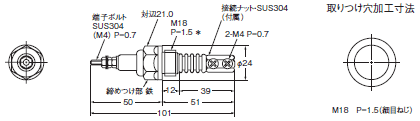

形BS-1

BF-□(R) / BS-1(T) 外形寸法 6

＊タンク内外を密閉する必要がない場合、M18ナット形F03-17で固定することもできます。（カタログを参照ください。）

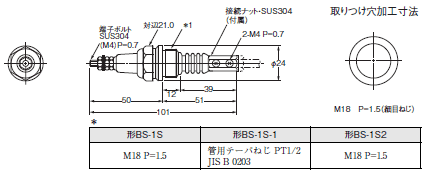

形BS-1S
形BS-1S-1
形BS-1S2

BF-□(R) / BS-1(T) 外形寸法 7

形BS-1T

BF-□(R) / BS-1(T) 外形寸法 8

＊1. 材質はすべてフッ素樹脂です。
＊2. タンク内外を密閉する必要がない場合、M18ナット 形F03-18で固定することもできます。（カタログを参照ください。）
＊3. 接続ナットの材質はBS-1Tの材質と同じになります。
　　　 ただし、HAS B、C、チタン製接続ナットは図の「2-M4」ビスとビス穴がありません。
＊4. 破線部は別売です。

情報更新 : 2015/01/13
