H7CR
電子カウンタ（DIN48×48）
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2012/05/07
注. 4桁、6桁共に同じ寸法です。

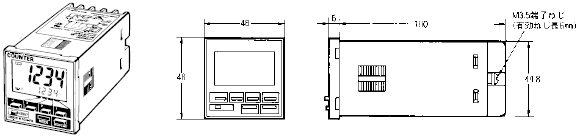

形H7CR（端子台タイプ） 埋込み取りつけ

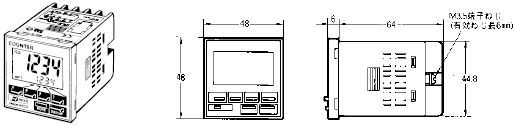

アダプタ装着時の寸法

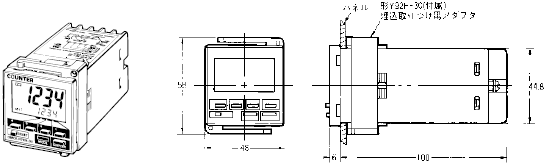

形H7CR-S□（短胴タイプ） 埋込み取りつけ

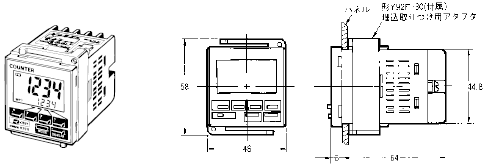

アダプタ装着時の寸法
パネルカット
標準パネルカットは下図のとおりです。
（DIN43700準拠）
注1. 取りつけパネルの板厚は1～5mmが適当です。
注2. アダプタの取りつけにより密着取りつけが可能です。（ただし一方向のみ）

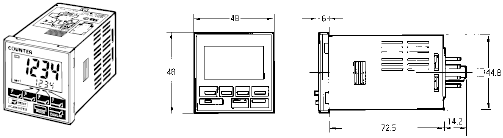

形H7CR（プラグインタイプ） 埋込み取りつけ

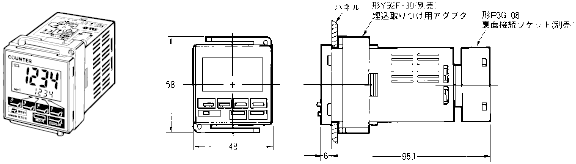

アダプタ装着時の寸法
パネルカット
標準パネルカットは下図のとおりです。
（DIN43700準拠）
注1. 取りつけパネルの板厚は1～5mmが適当です。
注2. アダプタの取りつけにより密着取りつけが可能です。（ただし一方向のみ）
形H7CR-8の取りつけ寸法
表面取りつけの場合
埋込み取りつけの場合
形H7CR-11の取りつけ寸法
表面取りつけの場合
埋込み取りつけの場合
