CJ1W-MD

CJシリーズ 入出力ユニット

CJ1W-MD

用途や配線方法に応じた豊富なバリエーションをご用意した基本入出力ユニット

形G70D-FOM16-1 DC24は2021年6月受注終了予定。形XW2Z-□□□PF, XW2Z-□□□PMは2022年3月受注終了予定。一部商品は受注終了しております、「種類/価格」をご覧ください

形式一覧 / オンライン購入

※ Web特別価格提供品

周辺機器の選定手間を削減！

PLCの形式から簡単に適合コネクタ変換ユニット・接続ケーブルを選定できます。

カートを見る

この商品について

関連情報

情報更新 : 2009/05/25

（単位：mm）

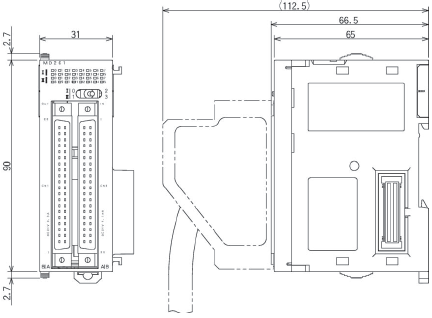

32点タイプ（DC24V 入力／トランジスタ出力ユニット）

富士通コネクタタイプ（24ピン×2）
形CJ1W-MD231（富士通コネクタ 入力：DC24V 16点、出力：DC12～24V 0.5A 16点

CJ1W-MD 外形寸法 3

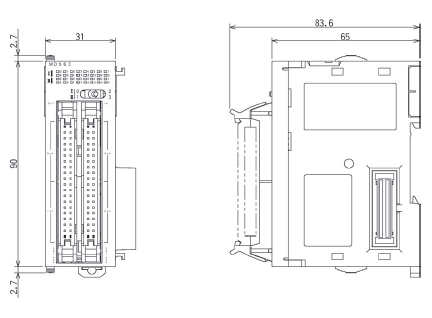

MILコネクタタイプ（20ピン×2）
形CJ1W-MD232（MILコネクタ 入力：DC24V 16点、出力：DC24V 0.5A 16点、負荷短絡保護機能付き）
形CJ1W-MD233（MILコネクタ 入力：DC24V 16点、出力：DC12～24V 0.5A 16点）

CJ1W-MD 外形寸法 5

64点タイプ（DC24V 入力／トランジスタ出力ユニット、TTL入出力ユニット）

富士通コネクタタイプ（40ピン×2）
形CJ1W-MD261（富士通コネクタ 入力：DC24V 32点、出力：DC12～24V 0.3A 32点）

CJ1W-MD 外形寸法 8

MILコネクタタイプ（40ピン×2）
形CJ1W-MD263（MILコネクタ 入力：DC24V 32点、出力：DC12～24V 0.3A 32点）
形CJ1W-MD563（MILコネクタ 入力：TTL32点、出力：TTL（DC5V 35mA） 32点）

CJ1W-MD 外形寸法 10

情報更新 : 2009/05/25
