H5CN

クォーツタイマ

H5CN

シリーズが充実したDIN48×48mmのクォーツタイマ

2014年4月以降の新タイプの機種は、停電記憶方式を内蔵不揮発性 メモリに変更しております。新タイプは停電記憶用のバックアップ 電池(形Y92S-20)が不要になります。

※ Web特別価格提供品

(単位:mm)

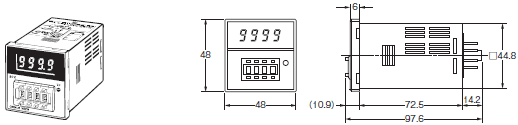

本体

タイマ本体

形H5CN
表面取りつけ/埋込み取りつけ(共用)

H5CN 外形寸法 2

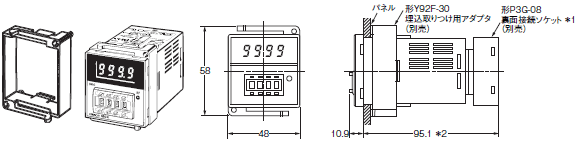

アダプタ取りつけ時の寸法

形Y92F-30
埋込み取りつけ用アダプタ(別売)

H5CN 外形寸法 3 H5CN-X[]NM_Dim

*1. 形H5CN-X□NMタイプは、形P3GA-11裏面ソケットになります。

*2. 形H5CN-X□NMタイプは、100.2mmになります。

取りつけ穴加工寸法

標準パネルカットは下図のとおりです。
(DIN43700準拠)

H5CN 外形寸法 5

2台以上連続取りつけの場合
(2台以上を横に密着取りつけする場合)

H5CN 外形寸法 6

注1. 取りつけパネルの板厚は1~5mmです。

注2. 連続取りつけ時、横に並べる場合と、縦に並べる場合、アダプタの向きに注意してください。

注3. カバー未使用時 N=(48n-2.5)+1, -0 硬質カバー使用時 N={48n-2.5+(n-1)×3}+1, -0

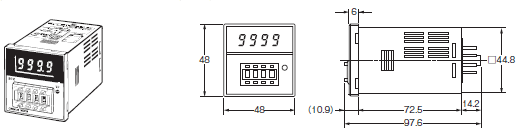

タイマ本体

形H5CN-X□NM
表面取りつけ/埋込み取りつけ(共用)

H5CN 外形寸法 8

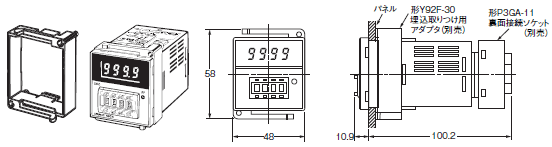

アダプタ取りつけ時の寸法

形Y92F-30 埋込み取りつけ用アダプタ(別売)

H5CN 外形寸法 9

取りつけ穴加工寸法

標準パネルカットは下図のとおりです。
(DIN43700準拠)

H5CN 外形寸法 10

2台以上連続取りつけの場合
(2台以上を横に密着取りつけする場合)

H5CN 外形寸法 11

注1. 取りつけパネルの板厚は1~5mmです。

注2. 連続取りつけ時、横に並べる場合と、縦に並べる場合、アダプタの向きに注意してください。

注3. カバー未使用時 N=(48n-2.5)+1, -0 硬質カバー使用時 N={48n-2.5+(n-1)×3}+1, -0

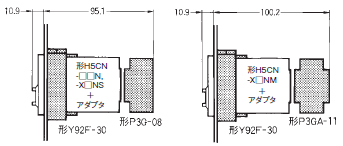

ソケット取りつけ時の寸法

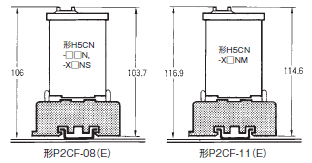

表面取りつけの場合

H5CN 外形寸法 14

埋込み取りつけの場合

H5CN 外形寸法 15

接続ソケット

詳細につきましては、カタログを参照ください。
