E3X-DA-S

高機能デジタルファイバアンプ

E3X-DA-S

安定検出の高機能ファイバアンプ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

入出力段回路図

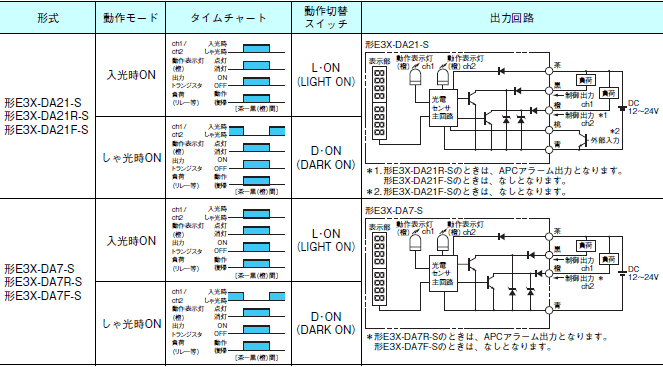

NPN出力

E3X-DA-S 配線/接続 3

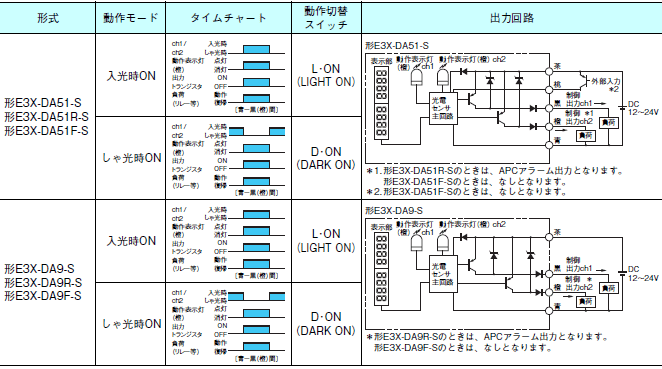

PNP出力

E3X-DA-S 配線/接続 5

注1. エリア設定されている場合
   L・ON............ ch1とch2のしきい値で挟まれた範囲がON
   D・ON ........... ch1とch2のしきい値で挟まれた範囲がOFF

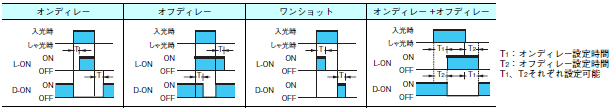

 2. タイマ機能設定時のタイムチャート(T:設定時間)

E3X-DA-S 配線/接続 8
