H3CA

ソリッドステート・タイマ

H3CA

AC/DCフリー電源・8動作機能 0.1秒～9990時間を1台のタイマで実現

形式一覧 / オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2018/05/08

（単位：mm）

本体

形H3CA-A

タイマ本体

形H3CA-A　表面取りつけ/埋込み取りつけ（共用）

H3CA 外形寸法 4

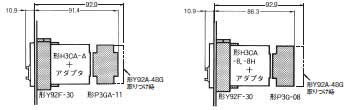

アダプタ取りつけ時の寸法

形Y92F-30　埋込み取りつけ用アダプタ（別売）

H3CA 外形寸法 6

形Y92F-70　埋込み取りつけ用アダプタ（別売）

H3CA 外形寸法 7

形Y92F-71 埋込み取りつけ用アダプタ（別売）

H3CA 外形寸法 8

接続ソケット

接続ソケットは、形P2CF-11、形P3GA-11、形PL11をご使用ください。
icon_01詳細につきましては、カタログを参照ください。

本体

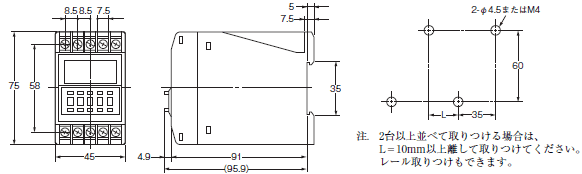

形H3CA-FA

タイマ本体

形H3CA-FA　上部配線端子構造

H3CA 外形寸法 13

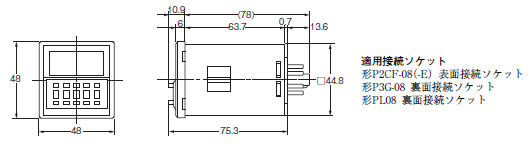

形H3CA-8、形H3CA-8H

タイマ本体

形H3CA-8、-8H　表面取りつけ/埋込み取りつけ（共用）

H3CA 外形寸法 16

アダプタ取りつけ時の寸法

形Y92F-30　埋込み取りつけ用アダプタ（別売）

H3CA 外形寸法 18

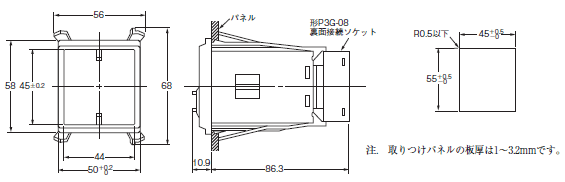

形Y92F-70　埋込み取りつけ用アダプタ（別売）

H3CA 外形寸法 19

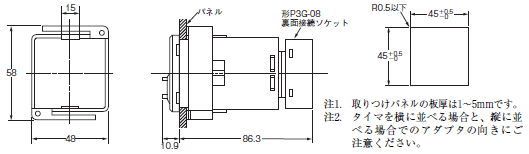

形Y92F-71　埋込み取りつけ用アダプタ（別売）

H3CA 外形寸法 20

接続ソケット

接続ソケットは、形P2CF-08、形P3G-08、形PL08をご使用ください。
icon_01詳細につきましては、カタログを参照ください。

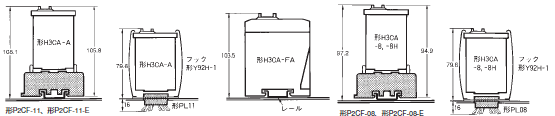

ソケット取りつけ時の寸法

表面取りつけの場合

H3CA 外形寸法 23

埋込み取りつけの場合

H3CA 外形寸法 24

注. 取りつけ方向の制限はありません。

情報更新 : 2018/05/08
