(単位:mm)

本体

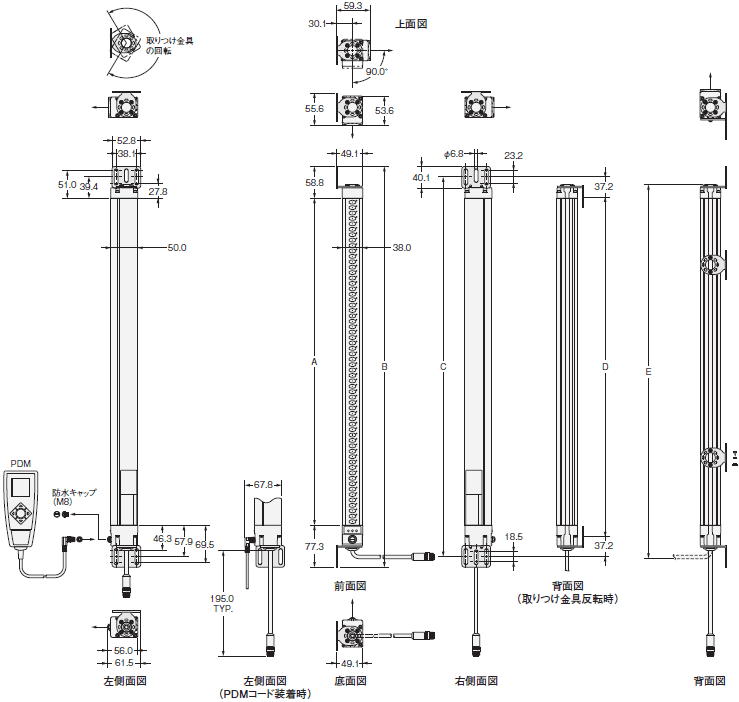

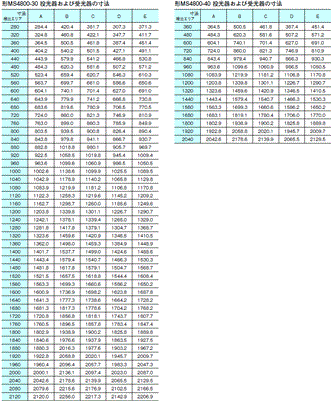

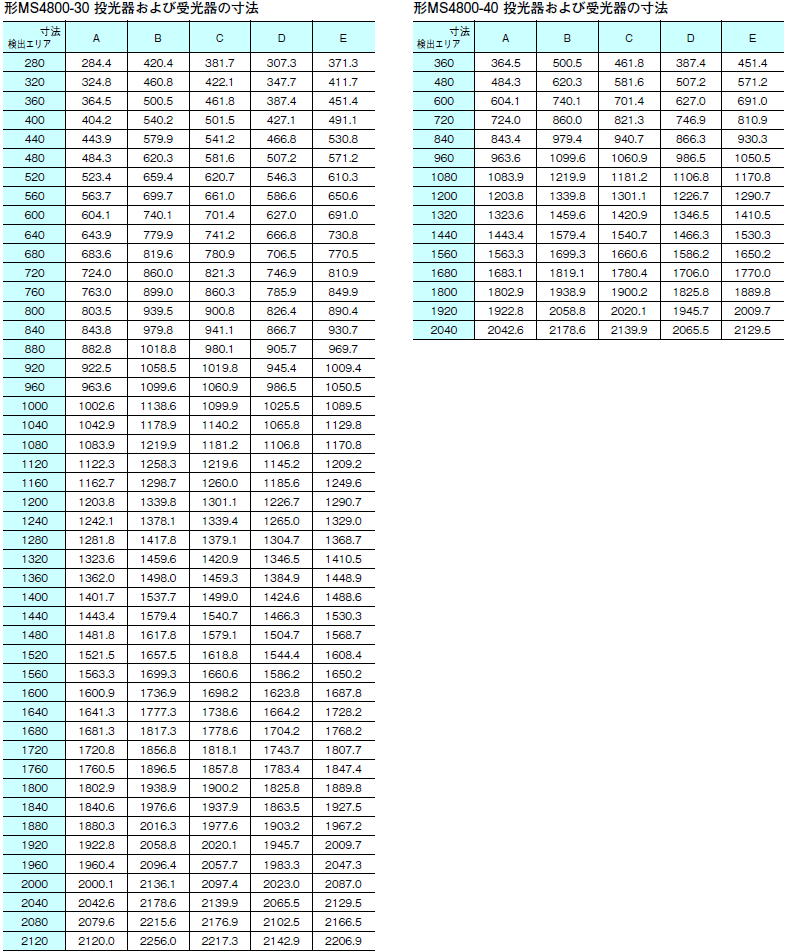

セーフティライトカーテン(単独使用)

形MS4800

MS4800シリーズ 外形寸法 2
MS4800シリーズ 外形寸法 3

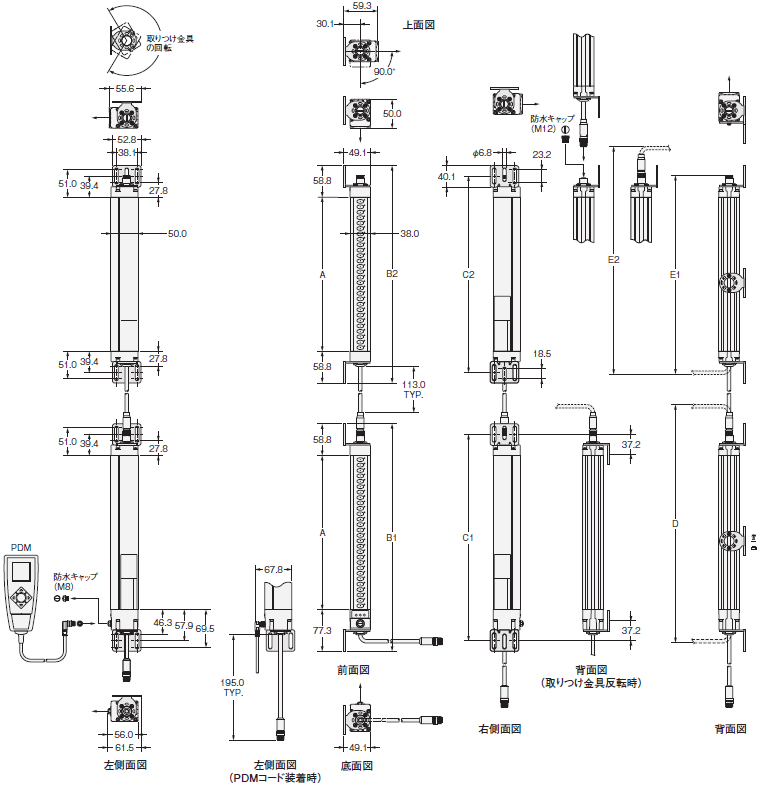

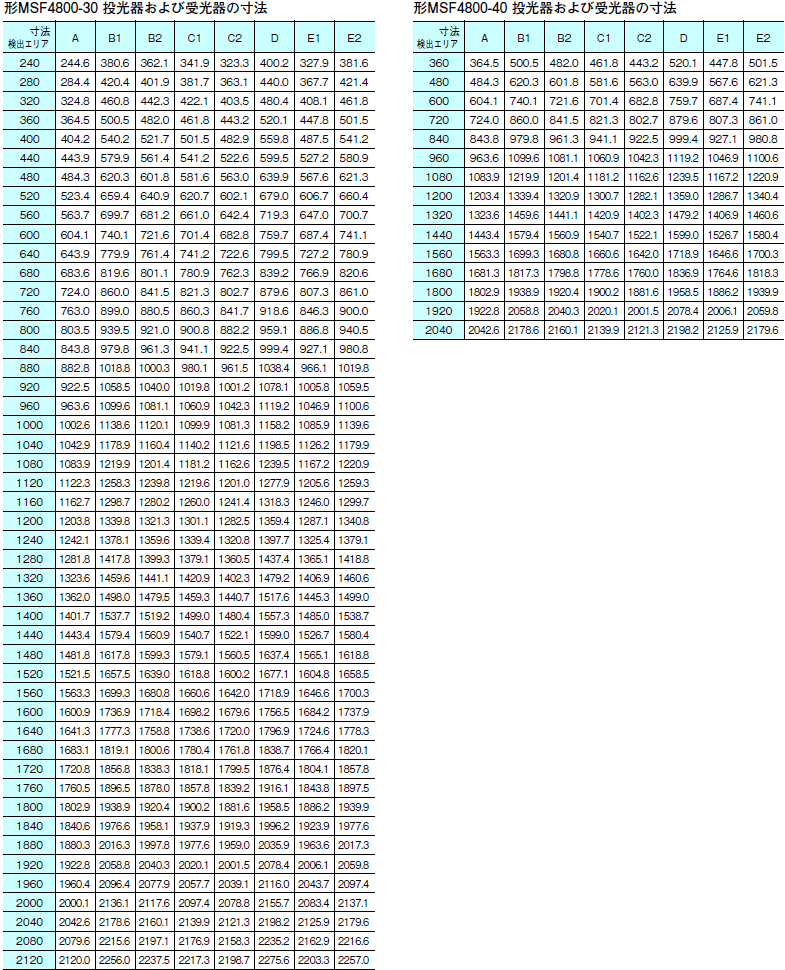

セーフティライトカーテン(直列連結時)

形MSF4800

MS4800シリーズ 外形寸法 4
MS4800シリーズ 外形寸法 5

アクセサリ

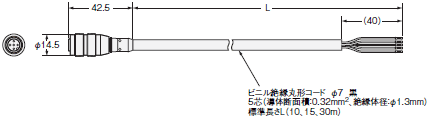

片側コネクタコード(投光器用コード)

形MS4800-CBLTX-10M(L=10m)
形MS4800-CBLTX-15M(L=15m)
形MS4800-CBLTX-30M(L=30m)

MS4800シリーズ 外形寸法 7

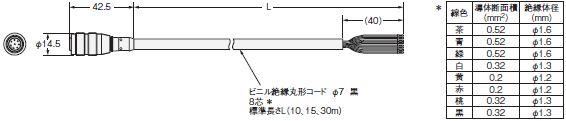

片側コネクタコード(受光器用コード)

形MS4800-CBLRX-10M(L=10m)
形MS4800-CBLRX-15M(L=15m)
形MS4800-CBLRX-30M(L=30m)

MS4800シリーズ 外形寸法 8

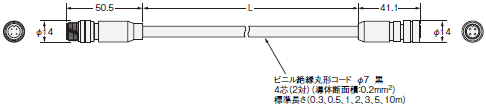

直列連結コード(投光器用コード)      直列連結コード(受光器用コード)

形MS4800-CBLTXIC-003M(L=0.3m)  形MS4800-CBLRXIC-003M(L=0.3m)
形MS4800-CBLTXIC-005M(L=0.5m)  形MS4800-CBLRXIC-005M(L=0.5m)
形MS4800-CBLTXIC-01M(L=1m)    形MS4800-CBLRXIC-01M(L=1m)
形MS4800-CBLTXIC-02M(L=2m)    形MS4800-CBLRXIC-02M(L=2m)
形MS4800-CBLTXIC-03M(L=3m)    形MS4800-CBLRXIC-03M(L=3m)
形MS4800-CBLTXIC-05M(L=5m)    形MS4800-CBLRXIC-05M(L=5m)
形MS4800-CBLTXIC-10M(L=10m)   形MS4800-CBLRXIC-10M(L=10m)

MS4800シリーズ 外形寸法 9

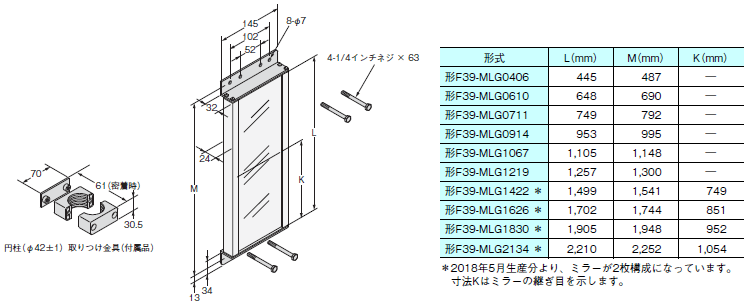

反射ミラー

形F39-MLG□

MS4800シリーズ 外形寸法 10

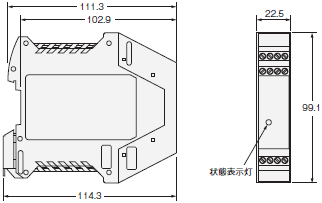

ミューティングモジュール

形MS4800-RM6

MS4800シリーズ 外形寸法 11
