定格/性能
形S8AS-24006□
| 形式 | 形S8AS-24006 | 形S8AS-24006N | 形S8AS-24006R | ||
|---|---|---|---|---|---|
| 効率（Typ.） | 80%以上 | ||||
| 入力
条件 |
電圧範囲 ＊1 | AC100～240V（AC85～264V） | |||
| 周波数 ＊1 | 50/60Hz（47～63Hz） | ||||
| 電流 | 100V入力時 | 3.8A以下 | |||
| 200V入力時 | 2.0A以下 | ||||
| 力率 ＊4 | 0.95以上 | ||||
| 高調波電流 | EN61000-3-2適合 | ||||
| リーク
電流 |
100V入力時 | 0.5mA以下 | |||
| 200V入力時 | 1.0mA以下 | ||||
| 突入電流
＊2 |
100V入力時 | 25A以下（25℃、 コールドスタートにて） | |||
| 200V入力時 | 50A以下（25℃、 コールドスタートにて） | ||||
| 出力
条件 |
分岐回路数 | 6分岐 | |||
| 最大遮断出力電流
（1分岐出力あたり） |
3.8A | ||||
| トータル出力電流 | 10A | ||||
| 電圧可変範囲 ＊3 | ±10%（V.ADJにて） | ||||
| リップルノイズ電圧 | 2.0%［P-P］以下（定格入出力にて） ＊4 | ||||
| 出力漏れ電流 | 10mA以下 | ||||
| 入力変動 | 0.5%以下（入力AC85～264V、 100%負荷にて） ＊5 | ||||
| 負荷変動（定格入力電圧） | 4.0%以下（定格入力、 0～100%負荷にて） ＊5 | ||||
| 温度変動 | 0.05%/℃以下 | ||||
| 起動時間 ＊2 | 3,000ms以下（定格入出力にて） ＊4 | ||||
| 出力保持時間 ＊2 | 20ms以上（定格入出力にて） ＊4 | ||||
| 各種
機能 |
異常遮断
機能 |
異常電圧遮断 | 28.8V（固定） | ||
| 異常電流遮断
＊2 |
設定範囲：0.5～3.8A（0.1A単位） | 3.8A（固定） | 設定範囲：0.5～3.8A（0.1A単位） | ||
| 異常トータル
電流遮断 |
17A 2s以上、 15A 5s以上、 13A 10s以上、 12A 20s以上相当のトータル出力電流が流れた場合に遮断 | ||||
| 異常遮断出力 | フォトスイッチ出力
DC30V Max. 50mA Max.、 漏れ電流0.1mA以下、 残留電圧2V以下 |
||||
| 不足電圧
検出機能 |
不足電圧検出 | 設定範囲：18.0～26.4V（0.1V単位） | 20.0V（固定） | 設定範囲：18.0～26.4V（0.1V単位） | |
| 不足電圧検出
出力 |
フォトスイッチ出力
DC30V Max. 50mA Max.、 漏れ電流0.1mA以下、 残留電圧2V以下 |
||||
| 交換時期
お知らせ 機能 |
交換時期
お知らせ |
設定範囲：0.0～5.0年（0.5年単位） | 0.5年（固定） | 設定範囲：0.0～5.0年（0.5年単位） | |
| 交換時期
お知らせ出力 |
フォトスイッチ出力
DC30V Max. 50mA Max.、 漏れ電流0.1mA以下、 残留電圧2V以下 |
||||
| 温度出力
機能 |
温度 | 設定範囲：25～90℃（1℃単位） | 90℃（固定） | 設定範囲：25～90℃（1℃単位） | |
| 温度出力 | フォトスイッチ出力
DC30V Max. 50mA Max.、 漏れ電流0.1mA以下、 残留電圧2V以下 |
||||
| 表示機能 | 出力電圧表示 | 表示範囲：17.0～30.0V
表示精度：2%rdg±1ディジット以下 |
|||
| 出力電流表示 | 分岐出力電流表示範囲：0.0～4.0A
分岐出力ピーク電流表示範囲：0.0～20.0A トータル出力電流表示範囲：0.0～40.0A 表示精度：5%FS（4A）±1ディジット以下 |
||||
| 交換時期
お知らせ表示 |
表示範囲：FUL（Full）/HLF（Half）/0.0～5.0年 | ||||
| 温度表示 | 表示範囲：-20～+100℃
表示精度：2℃±1ディジット以下 |
||||
| 外部信号遮断入力 | 各分岐出力にて有効/無効の設定可能
DC19.2～30.0V、 最小信号幅10ms以上、 入力後20ms+シャットダウンシーケ ンス設定時間で遮断 |
全分岐出力：有効（固定）
DC19.2～30.0V、 最小信号幅10ms以上、 入力後20ms+シャットダウンシーケ ンス設定時間で遮断 |
各分岐出力にて有効/無効の設定可能
DC19.2～30.0V、 最小信号幅10ms以上、 入力後20ms+シャットダウンシーケ ンス設定時間で遮断 |
||
| スタートアップシーケンス | 設定範囲：0.0～99.9s（0.1s単位） | 分岐出力1：0.0s（固定）
分岐出力2：0.4s（固定） 分岐出力3：0.8s（固定） 分岐出力4：1.2s（固定） 分岐出力5：1.6s（固定） 分岐出力6：2.0s（固定） |
設定範囲：0.0～99.9s（0.1s単位） | ||
| シャットダウンシーケンス | 設定範囲：0.0～99.9s（0.1s単位） | 全分岐出力：0.0s（固定） | 設定範囲：0.0～99.9s（0.1s単位） | ||
| 通信機能 | なし | あり（RS-485） | |||
| サンプリング周期 | 1ms | ||||
| 並列接続 | 不可 | ||||
| 直列接続 | 不可 | ||||
| その他 | 使用周囲温度 | ディレーティング曲線参照（ただし、 結露および氷結しないこと） ＊2 | |||
| 保存温度 | -25～+65℃ | ||||
| 使用周囲湿度 | 25～85%（保存湿度25～90%） | ||||
| 耐電圧 | AC3.0kV 1min（入力一括）と（分岐出力一括、 入出力信号一括、 通信一括）間（検出電流20mA）
AC2.0kV 1min（入力一括）と（  ）間（検出電流20mA）
AC1.0kV 1min（分岐出力一括、 入出力信号一括、 通信一括）と（ ）間（検出電流20mA）
AC500V 1min（分岐出力一括）と（入出力信号一括、 通信一括）間（検出電流20mA） AC500V 1min（入出力信号一括）と（通信一括）間（検出電流20mA） AC500V 1min（入力信号一括）と（出力信号一括）間（検出電流20mA） |
||||
| 絶縁抵抗 | 100MΩ以上（分岐出力一括、 入出力信号一括、 通信一括）と（入力一括、）間 DC500Vにて |
||||
| 耐振動 | 10～55Hz 片振幅0.375mm 3方向 各2hにて異常のないこと | ||||
| 耐衝撃 | 150m/s2 6方向 各3回にて異常のないこと | ||||
| 出力表示灯 | 有（色：緑） | ||||
| 雑音端子電圧 | EN61204-3 ClassA適合、 FCCクラスA準拠 | ||||
| 放射妨害電界強度 | EN61204-3 ClassA適合 | ||||
| 安全規格 | CULUS： UL508（Listing. Class2： Per UL1310）、 CSA C22.2 No.107.1（Class2：Per CSA C22.2 No.223）
EN 62477-1 |
||||
| SEMI規格 | SEMI F47-0706（AC200V入力時） | ||||
| 質量 | 1,600g以下 | ||||
＊1. インバータによっては出力仕様として、出力周波数を50/60Hzと表示されているものもありますが、パワーサプライの内部温度上昇により発煙・焼損の恐れがありますので、インバータの出力をパワーサプライの電源として使用しないでください。
＊2. 詳細は、カタログの「特性データ」を参照ください。
＊3. V.ADJのボリューム操作では電圧可変範囲の+10%以上に電圧が上昇します。
出力電圧を可変する場合は、電源の出力電圧を確認し負荷を破損させないようご注意ください。
また、出力電圧が28.8V以上になると分岐出力がすべて遮断されます。
＊4. 定格入出力条件：定格入力電圧、定格周波数、定格出力電圧、定格トータル出力電流、最大遮断出力電流にて。
＊5. 100%負荷条件：定格出力電圧、定格トータル出力電流、最大遮断出力電流にて。
形S8AS-48008□
| 形式 | 形S8AS-48008 | 形S8AS-48008N | 形S8AS-48008R | ||
|---|---|---|---|---|---|
| 効率（Typ.） | 80%以上 | ||||
| 入力
条件 |
電圧範囲 ＊1 | AC100～240V（AC85～264V） | |||
| 周波数 ＊1 | 50/60Hz（47～63Hz） | ||||
| 電流 | 100V入力時 | 7.4A以下 | |||
| 200V入力時 | 3.9A以下 | ||||
| 力率 ＊4 | 0.95以上 | ||||
| 高調波電流 | EN61000-3-2適合 | ||||
| リーク
電流 |
100V入力時 | 0.5mA以下 | |||
| 200V入力時 | 1.0mA以下 | ||||
| 突入電流
＊2 |
100V入力時 | 25A以下（25℃、 コールドスタートにて） | |||
| 200V入力時 | 50A以下（25℃、 コールドスタートにて） | ||||
| 出力
条件 |
分岐回路数 | 8分岐 | |||
| 最大遮断出力電流
（1分岐出力あたり） |
3.8A | ||||
| トータル出力電流 | 20A | ||||
| 電圧可変範囲 ＊3 | ±10%（V.ADJにて） | ||||
| リップルノイズ電圧 | 2.0%［P-P］以下（定格入出力にて） ＊4 | ||||
| 出力漏れ電流 | 10mA以下 | ||||
| 入力変動 | 0.5%以下（入力AC85～264V、 100%負荷にて） ＊5 | ||||
| 負荷変動（定格入力電圧） | 4.0%以下（定格入力、 0～100%負荷にて） ＊5 | ||||
| 温度変動 | 0.05%/℃以下 | ||||
| 起動時間 ＊2 | 3,000ms以下（定格入出力にて） ＊4 | ||||
| 出力保持時間 ＊2 | 20ms以上（定格入出力にて） ＊4 | ||||
| 各種
機能 |
異常遮断
機能 |
異常電圧遮断 | 28.8V（固定） | ||
| 異常電流遮断
＊2 |
設定範囲：0.5～3.8A（0.1A単位） | 3.8A（固定） | 設定範囲：0.5～3.8A（0.1A単位） | ||
| 異常トータル
電流遮断 |
27A 1s以上、 25A 2s以上、 22.5A 5s以上相当のトータル出力電流が流れた場合に遮断 | ||||
| 異常遮断出力 | フォトスイッチ出力
DC30V Max. 50mA Max.、 漏れ電流0.1mA以下、 残留電圧2V以下 |
||||
| 不足電圧
検出機能 |
不足電圧検出 | 設定範囲：18.0～26.4V（0.1V単位） | 20.0V（固定） | 設定範囲：18.0～26.4V（0.1V単位） | |
| 不足電圧検出
出力 |
フォトスイッチ出力
DC30V Max. 50mA Max.、 漏れ電流0.1mA以下、 残留電圧2V以下 |
||||
| 交換時期
お知らせ 機能 |
交換時期
お知らせ |
設定範囲：0.0～5.0年（0.5年単位） | 0.5年（固定） | 設定範囲：0.0～5.0年（0.5年単位） | |
| 交換時期
お知らせ出力 |
フォトスイッチ出力
DC30V Max. 50mA Max.、 漏れ電流0.1mA以下、 残留電圧2V以下 |
||||
| 温度出力
機能 |
温度 | 設定範囲：25～90℃（1℃単位） | 90℃（固定） | 設定範囲：25～90℃（1℃単位） | |
| 温度出力 | フォトスイッチ出力
DC30V Max. 50mA Max.、 漏れ電流0.1mA以下、 残留電圧2V以下 |
||||
| 表示機能 | 出力電圧表示 | 表示範囲：17.0～30.0V
表示精度：2%rdg±1ディジット以下 |
|||
| 出力電流表示 | 分岐出力電流表示範囲：0.0～4.0A
分岐出力ピーク電流表示範囲：0.0～20.0A トータル出力電流表示範囲：0.0～40.0A 表示精度： 5%FS（4A）±1ディジット以下 |
||||
| 交換時期
お知らせ表示 |
表示範囲：FUL（Full）/HLF（Half）/0.0～5.0年 | ||||
| 温度表示 | 表示範囲：-20～+100℃
表示精度：2℃±1ディジット以下 |
||||
| 外部信号遮断入力 | 各分岐出力にて有効/無効の設定可能
DC19.2～30.0V、 最小信号幅10ms以上、 入力後20ms+シャットダウンシーケ ンス設定時間で遮断 |
全分岐出力：有効（固定）
DC19.2～30.0V、 最小信号幅10ms以上、 入力後20ms+シャットダウンシーケ ンス設定時間で遮断 |
各分岐出力にて有効/無効の設定可能
DC19.2～30.0V、 最小信号幅10ms以上、 入力後20ms+シャットダウンシーケ ンス設定時間で遮断 |
||
| スタートアップシーケンス | 設定範囲：0.0～99.9s（0.1s単位） | 分岐出力1：0.0s（固定）
分岐出力2：0.4s（固定） 分岐出力3：0.8s（固定） 分岐出力4：1.2s（固定） 分岐出力5：1.6s（固定） 分岐出力6：2.0s（固定） 分岐出力7：2.4s（固定） 分岐出力8：2.8s（固定） |
設定範囲：0.0～99.9s（0.1s単位） | ||
| シャットダウンシーケンス | 設定範囲：0.0～99.9s（0.1s単位） | 全分岐出力：0.0s（固定） | 設定範囲：0.0～99.9s（0.1s単位） | ||
| 通信機能 | なし | あり（RS-485） | |||
| サンプリング周期 | 1ms | ||||
| 並列接続 | 不可 | ||||
| 直列接続 | 不可 | ||||
| その他 | 使用周囲温度 | ディレーティング曲線参照（ただし、 結露および氷結しないこと） ＊2 | |||
| 保存温度 | -25～+65℃ | ||||
| 使用周囲湿度 | 25～85%（保存湿度25～90%） | ||||
| 耐電圧 | AC3.0kV 1min（入力一括）と（分岐出力一括、 入出力信号一括、 通信一括）間（検出電流20mA）
AC2.0kV 1min（入力一括）と（ ）間（検出電流20mA）
AC1.0kV 1min（分岐出力一括、 入出力信号一括、 通信一括）と（ ）間（検出電流30mA）
AC500V 1min（分岐出力一括）と（入出力信号一括、 通信一括）間（検出電流20mA） AC500V 1min（入出力信号一括）と（通信一括）間（検出電流20mA） AC500V 1min（入力信号一括）と（出力信号一括）間（検出電流20mA） |
||||
| 絶縁抵抗 | 100MΩ以上（分岐出力一括、 入出力信号一括、 通信一括）と（入力一括、）間 DC500Vにて |
||||
| 耐振動 | 10～55Hz 片振幅0.375mm 3方向 各2hにて異常のないこと | ||||
| 耐衝撃 | 150m/s2 6方向 各3回にて異常のないこと | ||||
| 出力表示灯 | 有（色：緑） | ||||
| 雑音端子電圧 | EN61204-3 ClassA適合、 FCCクラスA準拠 | ||||
| 放射妨害電界強度 | EN61204-3 ClassA適合 | ||||
| 安全規格 | cULus：UL508（Listing. Class2：Per UL1310）、 CSA C22.2 No.107.1（Class2：Per CSA C22.2 No.223）
EN 62477-1 |
||||
| SEMI規格 | SEMI F47-0706（AC200V入力時） | ||||
| 質量 | 2,400g以下 | ||||
＊1. インバータによっては出力仕様として、出力周波数を50/60Hzと表示されているものもありますが、パワーサプライの内部温度上昇により発煙・焼損の恐れがありますので、インバータの出力をパワーサプライの電源として使用しないでください。
＊2. 詳細は、カタログの「特性データ」を参照ください。
＊3. V.ADJのボリューム操作では電圧可変範囲の+10%以上に電圧が上昇します。
出力電圧を可変する場合は、電源の出力電圧を確認し負荷を破損させないようご注意ください。
また、出力電圧が28.8V以上になると分岐出力がすべて遮断されます。
＊4. 定格入出力条件：定格入力電圧、定格周波数、定格出力電圧、定格トータル出力電流、最大遮断出力電流にて。
＊5. 100%負荷条件：定格出力電圧、定格トータル出力電流、最大遮断出力電流にて。
特性データ
ディレーティング曲線
注1. 内部部品の劣化・破損が稀に起こる恐れがあります。ディレーティング範囲を超える状態（ディレーティング曲線の①の部分）では使用しないでください。
2. ディレーティングに問題がある場合は、強制空冷でご使用ください。
3. 480W については、入力電圧をAC95V 以下で長時間使用される場合は、80％以下に負荷を軽減してください。
異常電流遮断特性
標準検出
瞬時検出
長時間検出
遮断性能
形S8ASは分岐出力の電流値をデジタル値として検出し､演算することで遮断動作を実行します。
遮断特性については上記の「●異常電流遮断特性」のグラフで確認してください。その他、遮断に関する下記のような機能を有しています。
判定種別選択
遮断電流値の検出方法として、標準/瞬時/長時間が選択できます。
「形S8AS ユーザーズマニュアル（カタログ番号：SGTC-702）」を参照してください。 形S8AS-24006N/形S8AS-48008Nは、長時間検出（固定）となります。
電流制限機能
装置の短絡故障などで流れる過大な短絡電流を制限します。
スタートアップフィルタ機能
過大な突入電流などによって遮断動作しないよう、分岐出力がONした後、40ms間は遮断動作をさせない機能です。
安全回路
万が一、内部で故障が起こった場合でも安全が確保できるように、温度ヒューズと電流ヒューズを各分岐出力に備えています。
取りつけ状態
注1. 上図は240Wの場合です。
2. 取りつけ状態によっては放熱性が悪化し、稀に内部部品が劣化・破損したり、交換時期お知らせ機能が正しく働かない恐れがあります。
標準取りつけ方向以外の取りつけはしないでください。

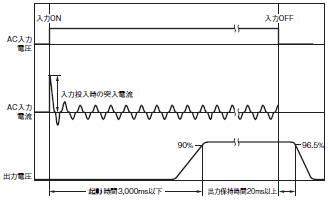

突入電流、起動時間、出力保持時間
