H3CR-F / -G / -H

ソリッドステート・タイマ

H3CR-F / -G / -H

ツインタイマ、スターデルタ・タイマ、電源オフディレータイマをシリーズ化

※ Web特別価格提供品

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

形H3CR-F ツインタイマ

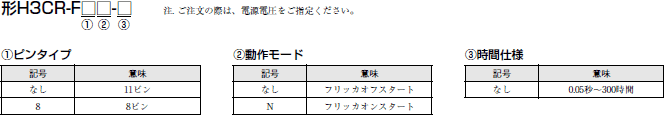

形式構成

形式基準

H3CR-F / -G / -H 種類/価格 3

種類/標準価格

本体

ご注文の際は、電源電圧をご指定ください。

フリッカオフスタート

ピンタイプ 時間仕様 動作方式/復帰方式 出力方式 取付方法 形式 電源電圧 標準価格(¥)
11ピン 0.05s~300h * 限時動作/
限時復帰・自己復帰
接点出力
(リレー2c)
埋込取付/
表面取付
形H3CR-F AC100~240V/DC100~125V 10,100
AC24~48/DC12~48V
8ピン 形H3CR-F8 AC100~240V/DC100~125V
AC24~48/DC12~48V

注. 11ピンタイプは8ピンタイプと同じ機能です。形H3CR-A(11ピンタイプ)と同じソケットをご使用の場合などにご検討ください。
*ON時間、OFF時間の各設定条件については、「定格/性能」の「■時間仕様」を参照してください。

フリッカオンスタート

ピンタイプ 時間仕様 動作方式/復帰方式 出力方式 取付方法 形式 電源電圧 標準価格(¥)
11ピン 0.05s~300h * 限時動作/
限時復帰・自己復帰
接点出力
(リレー2c)
埋込取付/
表面取付
形H3CR-FN AC100~240V/DC100~125V 10,100
AC24~48/DC12~48V
8ピン 形H3CR-F8N AC100~240V/DC100~125V
AC24~48/DC12~48V

注. 11ピンタイプは8ピンタイプと同じ機能です。形H3CR-A(11ピンタイプ)と同じソケットをご使用の場合などにご検討ください。
*ON時間、OFF時間の各設定条件については、「定格/性能」の「■時間仕様」を参照してください。

オプション(別売)

アダプタ/フロントカバー/フック

商品名称/仕様 形式 標準価格(¥)
埋込み取りつけ用アダプタ 形Y92F-30 121
形Y92F-73 *1 240
形Y92F-74 *1
フロントカバー 形Y92A-48B *2 455
フック(1セット) 形PF085Aソケット用 形Y92H-8 158
形PL08または形PL11ソケット用 形Y92H-7

注. 詳細につきましては、「外形寸法」をご覧ください。
*1. フロントカバー(形Y92A-48B)と同時に使用できません。
*2. フロントカバー(形Y92A-48B)は硬質プラスチック製です。
   セット値を変更する場合はカバーを取りはずしてください。
   また、埋込み取りつけ用アダプタ(形Y92F-73/-74)と同時に使用できません。

ソケット

タイマ 丸形ソケット
ピン数 形状 端子形状 形式 標準価格(¥)
11ピン 表面接続 DINレール取りつけ 形P2CF-11 715
DINレール取りつけ(フィンガープロテクト構造) 形P2CF-11-E 765
裏面接続 ねじ端子 形P3GA-11 620
はんだづけ端子 形PL11 180
ラッピング端子 形PL11-Q 415
プリント基板用端子 形PLE11-0 265
8ピン 表面接続 DINレール取りつけ 形P2CF-08 715
DINレール取りつけ(フィンガープロテクト構造) 形P2CF-08-E 765
DINレール取りつけ 形PF085A 820
裏面接続 ねじ端子 形P3G-08 620
はんだづけ端子 形PL08 165
ラッピング端子 形PL08-Q 340
プリント基板用端子 形PLE08-0 230

注1. 形P2CF-□□-Eタイプはフィンガープロテクト構造です。丸形端子はご使用になれません。Y型端子などをご使用ください。
注2. 形P3GA-11、形P3G-08は、端子カバー(形Y92A-48G)と合わせてフィンガープロテクトが可能です。
icon_01注3. 詳しくは、「共用ソケット/DINレール/防水カバー」をご覧ください。

端子カバー

用途 形式 標準価格(¥) 備考
裏面接続ソケット用 形Y92A-48G 240 形P3G-08/形P3GA-11用

形H3CR-G スターデルタ・タイマ

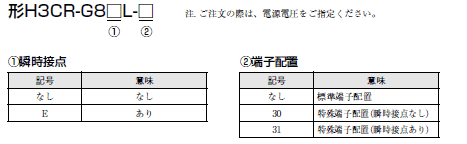

形式構成

形式基準

H3CR-F / -G / -H 種類/価格 19

種類/標準価格

本体

ご注文の際は、電源電圧をご指定ください。

瞬時接点 なし

端子配置タイプ ピンタイプ 動作方式/復帰方式 出力方式 取付方法 形式 電源電圧 標準価格(¥)
標準端子配置 8ピン 限時動作/自己復帰 接点出力
(リレー1a(スター回路))
(リレー1a(デルタ回路))
埋込取付/
表面取付
形H3CR-G8L AC100/110/120V 7,550
AC200/220/240V
特殊端子配置 形H3CR-G8L-30 AC100/110/120V
AC200/220/240V

瞬時接点 あり

端子配置タイプ ピンタイプ 動作方式/復帰方式 出力方式 取付方法 形式 電源電圧 標準価格(¥)
標準端子配置 8ピン 限時動作/自己復帰 接点出力
(リレー1a(スター回路))
(リレー1a(デルタ回路))
(リレー1a(瞬時))
埋込取付/
表面取付
形H3CR-G8EL AC100/110/120V 8,000
AC200/220/240V
特殊端子配置 形H3CR-G8EL-31 AC100/110/120V
AC200/220/240V

注. 形H3BG-8-30の代替えは形H3CR-G8L-30、形H3BG-8H-31の代替えは形H3CR-G8EL-31になりますが、端子配置が他の形H3CRシリーズと比べて特殊になっていますので、端子配置の統一された標準端子配置タイプのご使用をおすすめします。

オプション(別売)

アダプタ/フロントカバー/セットリング/パネルカバー

商品名称/仕様 形式 標準価格(¥)
埋込み取りつけ用アダプタ 形Y92F-30 121
形Y92F-70 *1 240
形Y92F-71 *1
フロントカバー 形Y92A-48B *2 455
フック(1セット) 形PF085Aソケット用 形Y92H-2 158
形PL08ソケット用 形Y92H-1
セットリングA 形Y92S-27 *3 305
セットリングBおよびC 形Y92S-28 *3 530
パネルカバー ライトグレー(5Y7/1) 形Y92P-48GL *4 280
ブラック(N1.5) 形Y92P-48GB *4

注. 詳細につきましては、「外形寸法」をご覧ください。
*1. フロントカバー(形Y92A-48B)およびパネルカバー(形Y92P-48G□)と同時に使用できません。
*2. 形Y92A-48Bフロントカバーは硬質プラスチック製です。
   セット値を変更する場合はカバーを取りはずしてください。
   また、埋込み取りつけ用アダプタ(形Y92F-70/-71)およびパネルカバー(形Y92P-48G□)と同時に使用できません。
*3. セットリング(形Y92S-27/-28)は、パネルカバー(形Y92P-48G□)と対でお使いください。
*4. 埋込み取りつけアダプタ(形Y92F-70/-71)およびフロントカバー(形Y92A-48B)と同時に使用できません。

ソケット

タイマ 丸形ソケット
ピン数 形状 端子形状 形式 標準価格(¥)
8ピン 表面接続 DINレール取りつけ 形P2CF-08 715
DINレール取りつけ(フィンガープロテクト構造) 形P2CF-08-E 765
DINレール取りつけ 形PF085A 820
裏面接続 ねじ端子 形P3G-08 620
はんだづけ端子 形PL08 165
ラッピング端子 形PL08-Q 340
プリント基板用端子 形PLE08-0 230

注1. 形P2CF-08-Eタイプはフィンガープロテクト構造です。丸形端子はご使用になれません。Y型端子などをご使用ください。
注2. 形P3G-08は、端子カバー(形Y92A-48G)と合わせてフィンガープロテクトが可能です。
icon_01注3. 詳しくは、「共用ソケット/DINレール/防水カバー」をご覧ください。

端子カバー

用途 形式 標準価格(¥) 備考
裏面接続ソケット用 形Y92A-48G 240 形P3G-08/形P3GA-11用

形H3CR-H 電源オフディレータイマ

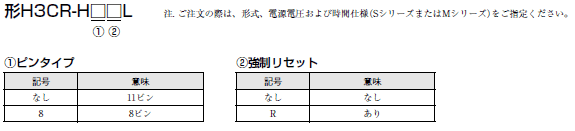

形式構成

形式基準

H3CR-F / -G / -H 種類/価格 34

種類/標準価格

本体

ご注文の際は、電源電圧および時間仕様(SシリーズまたはMシリーズ)をご指定ください。
例)形H3CR-H8L AC100/110/120V Sシリーズ

強制リセット なし

ピンタイプ 時間仕様 動作方式/復帰方式 入力方式 出力方式 取付方法 形式 電源電圧 標準価格(¥)
8ピン 0.05~12s
(Sシリーズ)
瞬時動作/限時復帰 - 接点出力
(リレー2c)
埋込取付/
表面取付
形H3CR-H8L AC100/110/120V 8,000
AC200/220/240V
AC/DC24V
DC48V
DC100~125V
0.05~12min
(Mシリーズ)
AC100/110/120V
AC200/220/240V
AC/DC24V
DC48V
DC100~125V

強制リセット あり

ピンタイプ 時間仕様 動作方式/復帰方式 入力方式 出力方式 取付方法 形式 電源電圧 標準価格(¥)
11ピン 0.05~12s
(Sシリーズ)
瞬時動作/限時復帰/
強制リセット
無電圧入力 接点出力
(リレー2c)
埋込取付/
表面取付
形H3CR-HRL AC100/110/120V 8,000
AC200/220/240V
AC/DC24V
DC48V
DC100~125V
0.05~12min
(Mシリーズ)
AC100/110/120V
AC200/220/240V
AC/DC24V
DC48V
DC100~125V
8ピン 0.05~12s
(Sシリーズ)
接点出力
(リレー1c)
形H3CR-H8RL AC100/110/120V
AC200/220/240V
AC/DC24V
DC48V
DC100~125V
0.05~12min
(Mシリーズ)
AC100/110/120V
AC200/220/240V
AC/DC24V
DC48V
DC100~125V

オプション(別売)

アダプタ/フロントカバー/フック

商品名称/仕様 形式 標準価格(¥)
埋込み取りつけ用アダプタ 形Y92F-30 121
形Y92F-70 *1 240
形Y92F-71 *1
フロントカバー 形Y92A-48B *2 455
フック(1セット) 形PF085Aソケット用 形Y92H-2 158
形PL08または形PL11ソケット用 形Y92H-1

注. 詳細につきましては、「外形寸法」をご覧ください。
*1. フロントカバー(形Y92A-48B)と同時に使用できません。
*2. フロントカバー(形Y92A-48B)は硬質プラスチック製です。セット値を変更する場合はカバーを取りはずしてください。

ソケット

タイマ 丸形ソケット
ピン数 形状 端子形状 形式 標準価格(¥)
11ピン 表面接続 DINレール取りつけ 形P2CF-11 715
DINレール取りつけ(フィンガープロテクト構造) 形P2CF-11-E 765
裏面接続 ねじ端子 形P3GA-11 620
はんだづけ端子 形PL11 180
ラッピング端子 形PL11-Q 415
プリント基板用端子 形PLE11-0 265
8ピン 表面接続 DINレール取りつけ 形P2CF-08 715
DINレール取りつけ(フィンガープロテクト構造) 形P2CF-08-E 765
DINレール取りつけ 形PF085A 820
裏面接続 ねじ端子 形P3G-08 620
はんだづけ端子 形PL08 165
ラッピング端子 形PL08-Q 340
プリント基板用端子 形PLE08-0 230

注1. 形P2CF-□□-Eタイプはフィンガープロテクト構造です。丸形端子はご使用になれません。Y型端子などをご使用ください。
注2. 形P3GA-11、形P3G-08は、端子カバー(形Y92A-48G)と合わせてフィンガープロテクトが可能です。
icon_01注3. 詳しくは、「共用ソケット/DINレール/防水カバー」をご覧ください。

端子カバー

用途 形式 標準価格(¥) 備考
裏面接続ソケット用 形Y92A-48G 240 形P3G-08/形P3GA-11用
