(単位:mm)

本体

形F3W-E

投光器
形F3W-E032A6/A8-L
形F3W-E032B6/B8-L

F3W-E 外形寸法 4

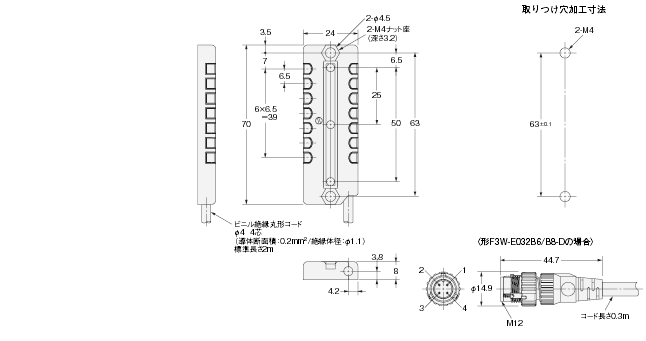

受光器
形F3W-E032A6/A8-D
形F3W-E032B6/B8-D

F3W-E 外形寸法 6

アクセサリ(別売)

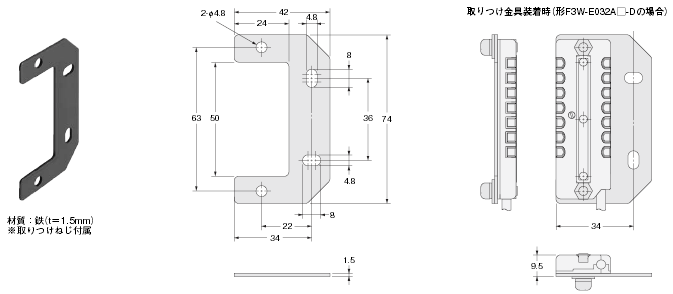

取りつけ金具
形F39-LE2(L字形)

F3W-E 外形寸法 9

取りつけ金具
形F39-LE1(平形)

F3W-E 外形寸法 11

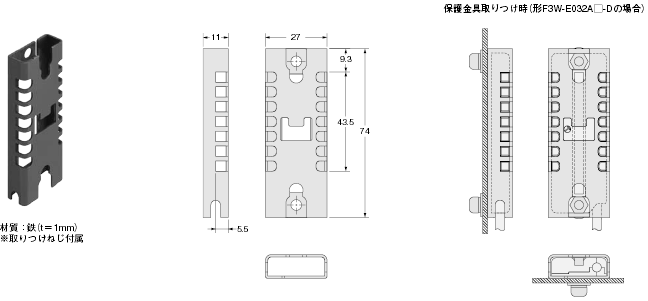

保護金具
形F39-LE3

F3W-E 外形寸法 13
