E3X-DAC-S

カラーセンシングタイプ デジタルファイバアンプ

E3X-DAC-S

色を見るカラーファイバアンプ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

入出力段回路図

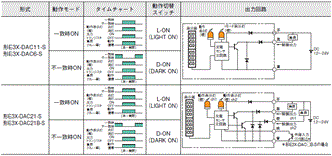

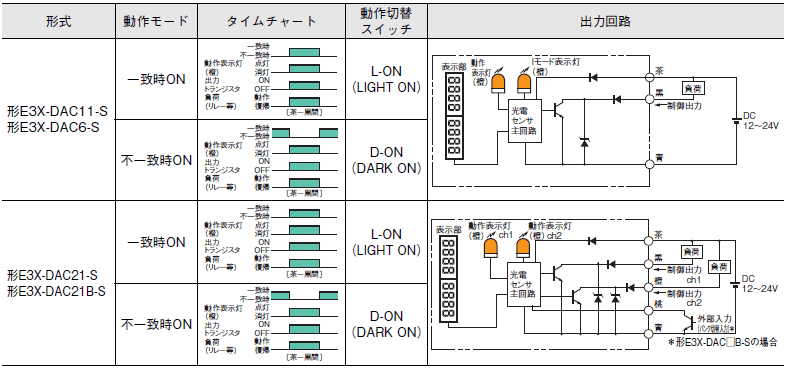

NPN出力

E3X-DAC-S 配線/接続 3

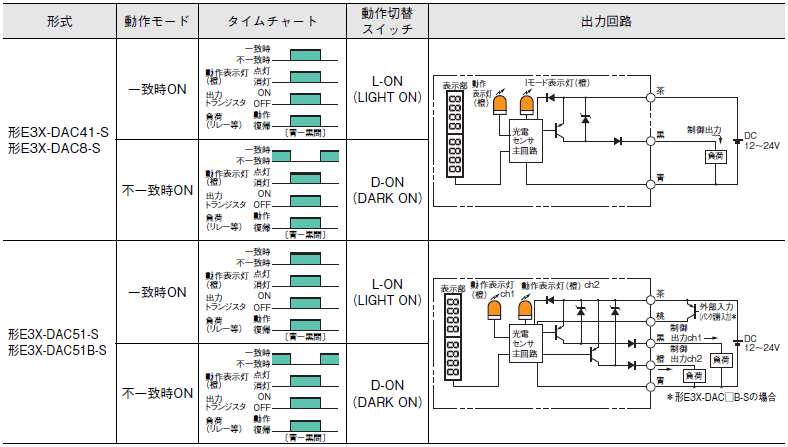

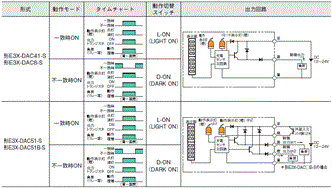

PNP出力

E3X-DAC-S 配線/接続 5

注1. タイマ機能設定時のタイムチャート(T:設定時間)

2. 制御出力(AND/OR)、タイマ機能設定時のタイムチャート(T:設定時間)

E3X-DAC-S 配線/接続 8
E3X-DAC-S 配線/接続 9
