2015/03 受注終了

K2MR-□X

マルチモータ・リレー

K2MR-□X

モータの状態監視、各種データ収集により予防保全と省エネに貢献

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

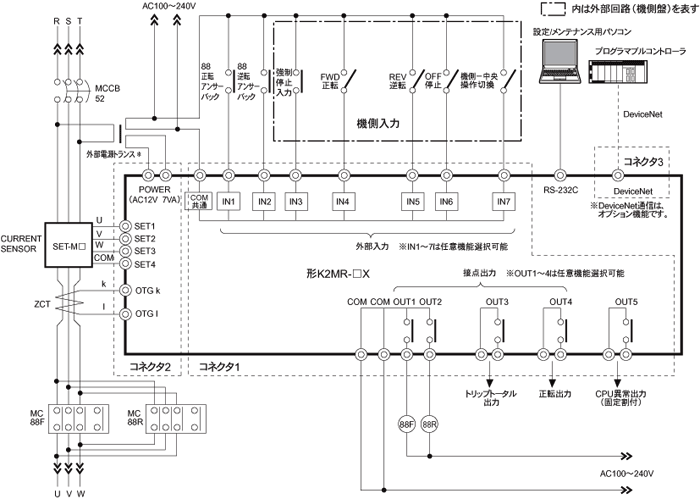

外部接続例(可逆の接続例)

K2MR-□X 配線/接続 1

注. 形SET、形OTGの出力、制御電源は接地しないでください。故障の原因となります。
*外部電源トランスは付属しておりません。

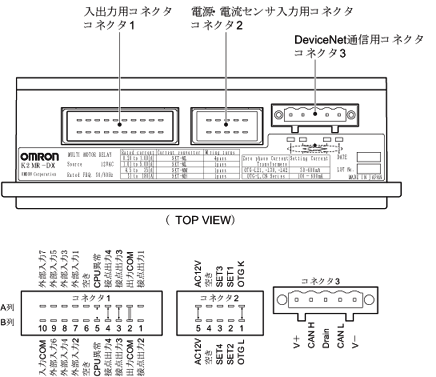

コネクタ配線図

本体

K2MR-□X 配線/接続 3

注. 形K2MR-NXは、コネクタ3を搭載していません。

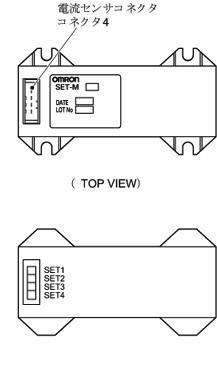

電流センサ 形SET-M□

K2MR-□X 配線/接続 4

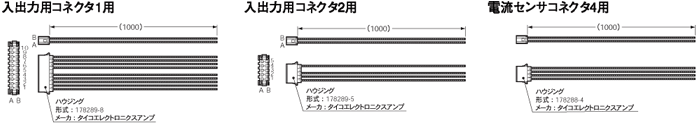

接続コネクタ(別売)

形K2MR-CNS(セット形式)

K2MR-□X 配線/接続 6
