2017/07 受注終了

ES1

非接触温度センサ

ES1

ワークに触れずに温度を計測。傷つけず、衛生的でしかも効率的な温度管理を実現

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

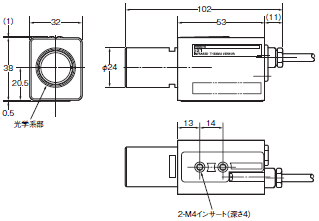

(単位:mm)

形ES1-LP3
形ES1-LP10
形ES1-LW50H
形ES1-LW50

ES1 外形寸法 2

★設置ゲージがついています。
視野確認用の設置ゲージを付属しています。
(形ES1-LP3、LP10のみ)

ES1 外形寸法 3

形ES1-LW100H
形ES1-LW100

ES1 外形寸法 5

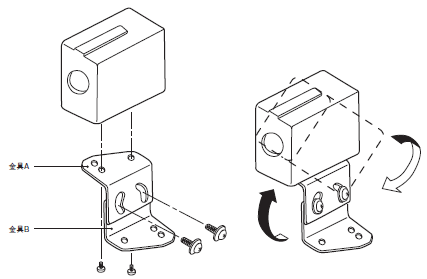

付属取りつけ金具

取付金具のビスが位置調整で、最大45° まで向きを変えることができます。
金具に勝手違いのものがセットになって いますので、組み方を変えると下向きに できます。

ES1 外形寸法 6

金具A

ES1 外形寸法 7

金具B

ES1 外形寸法 8
