K7L-U□ / UD□□

長距離配線用 漏液検出器

K7L-U□ / UD□□

総和で400mの長距離配線を実現。漏液の被害を最小限に押える。K7L-UB/UDBは制御盤の価値を高める"Value Design for Panel"対応。

形式一覧 / オンライン購入

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

カートを見る

この商品について

関連情報

情報更新 : 2021/11/08

（単位：mm）

漏液検出器
形K7L-U/-UD/-UDP

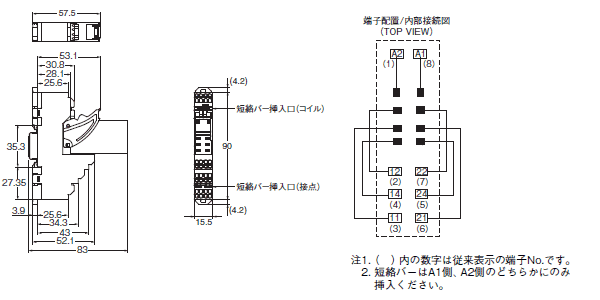

K7L-U□ / UD□□ 外形寸法 1

漏液検出器
形K7L-UB/-UDB/-UDPB

K7L-U□ / UD□□ 外形寸法 2

接続端子台＊
形F03-20

K7L-U□ / UD□□ 外形寸法 3

ターミネータ＊
形F03-20T

K7L-U□ / UD□□ 外形寸法 4

表面接続ソケット＊
形P2RFZ-08（丸端子が使えます）

K7L-U□ / UD□□ 外形寸法 5

注. ソケットの種類によって形K7L の適応形式が変わりますのでご注意ください。
ソケット組み合わせを間違えるとK7L銘鈑が上下逆になります。

表面接続ソケット＊
形P2RFZ-08-E

K7L-U□ / UD□□ 外形寸法 7

注. ソケットの種類によって形K7L の適応形式が変わりますのでご注意ください。
ソケット組み合わせを間違えるとK7L銘鈑が上下逆になります。

表面接続ソケット
形P2RF-08-PU

K7L-U□ / UD□□ 外形寸法 9

注. ソケットの種類によって形K7Lの適応形式が変わりますのでご注意ください。
ソケット組合わせを間違えるとK7L銘鈑が上下逆になります。

＊接続端子台の材質は66ナイロンです。薬液のかからない場所にビス（M3）にてしっかりと固定してください。

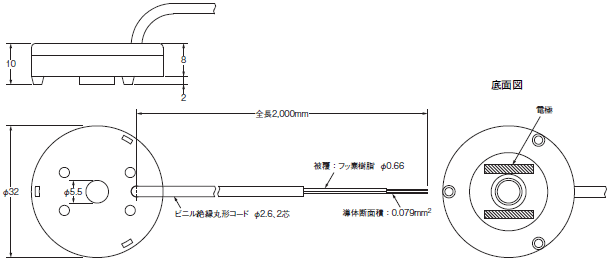

漏液ポイントセンサ
形F03-16PS
形F03-16PS-F

K7L-U□ / UD□□ 外形寸法 11

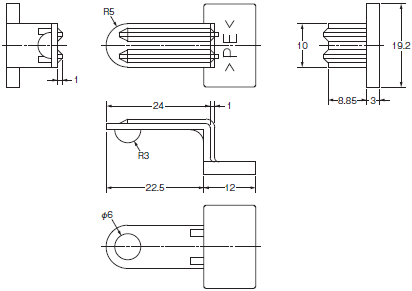

ポイントセンサ用取りつけ具
形F03-26PS

K7L-U□ / UD□□ 外形寸法 12

＊接続ソケットの締めつけねじ適正トルクはM3ねじで0.78～1.18N･mとしてください。
