CP1H

プログラマブルコントローラ

CP1H

多軸高速の位置決め制御、アナログ制御に、プログラム容量20Kステップ、100nsの高速処理。CJシリーズの高機能(CPU)ユニットを使用可能

形W4S1-05B, W4S1-05Cは2022年3月受注終了予定。形W4S1-03Bは2024年3月受注終了予定

※ Web特別価格提供品

(単位:mm)

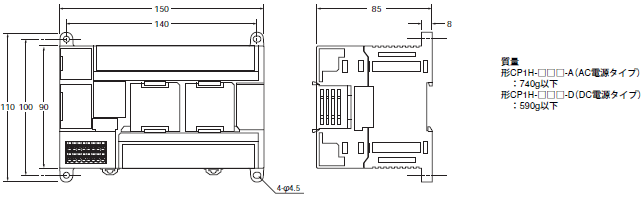

CPUユニット

形CP1H-X/XA/Yタイプ共通

CP1H 外形寸法 3

拡張(I/O)ユニット

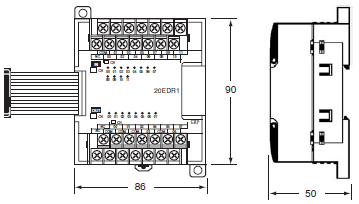

形CP1W-20ED□、形CP1W-16E□□、
形CP1W-AD04□、形CP1W-DA021/04□、
形CP1W-MAD□□、形CP1W-TS□□1/□□2/□□3

CP1H 外形寸法 5

形CP1W-8E□□
形CP1W-SRT21

CP1H 外形寸法 6

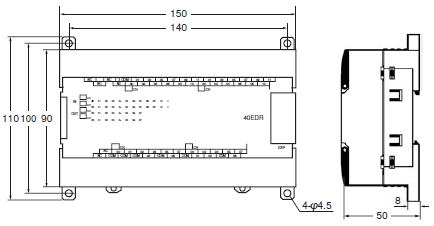

形CP1W-40ED□
形CP1W-32E□□
形CP1W-TS004

CP1H 外形寸法 7
CP1H 外形寸法 8

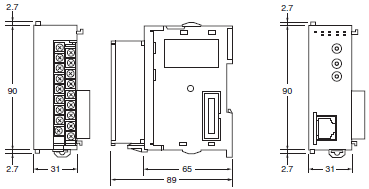

CJシリーズ 高機能I/Oユニット/CPU高機能ユニット

CP1H 外形寸法 10

注. 寸法は一例です。

CJユニットアダプタ

形CP1W-EXT01

CP1H 外形寸法 14

CP1H

(例)CJアダプタを使用し、CJユニット(31mm幅)を2ユニット接続した場合の幅

CP1H 外形寸法 17
