(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

コード引き出しタイプ

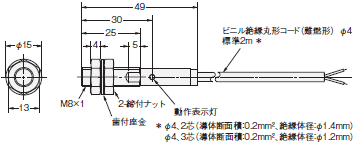

形E2FM-X1R5□

E2FM 外形寸法 4

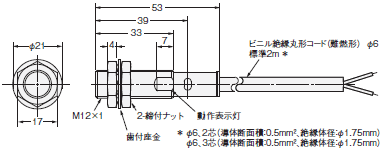

形E2FM-X2□

E2FM 外形寸法 5

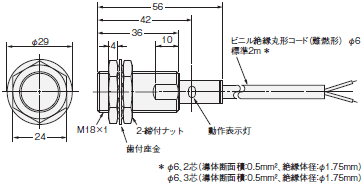

形E2FM-X5□

E2FM 外形寸法 6

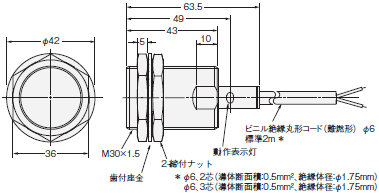

形E2FM-X10□

E2FM 外形寸法 7

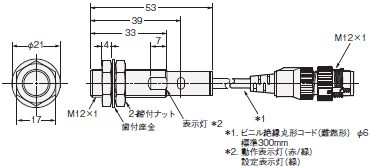

コネクタ中継タイプ

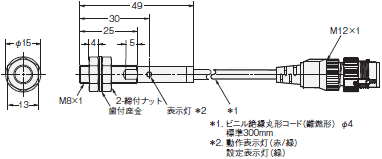

形E2FM-X1R5D□-M1TGJ-□

E2FM 外形寸法 9

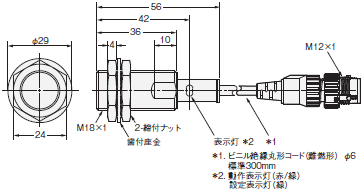

形E2FM-X10D□-M1TGJ-□

E2FM 外形寸法 10

形E2FM-X5D□-M1TGJ-□

E2FM 外形寸法 11

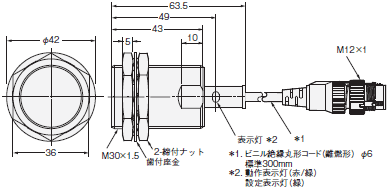

形E2FM-X10D□-M1TGJ-□

E2FM 外形寸法 12

コネクタタイプ(M12)

形E2FM-X1R5□□-M1

E2FM 外形寸法 14

形E2FM-X2□□-M1

E2FM 外形寸法 15

形E2FM-X5□□-M1

E2FM 外形寸法 16

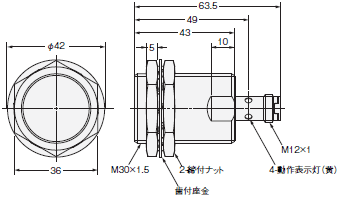

形E2FM-X10□□-M1

E2FM 外形寸法 17

取りつけ穴加工寸法

E2FM 外形寸法 18
