(単位:mm)

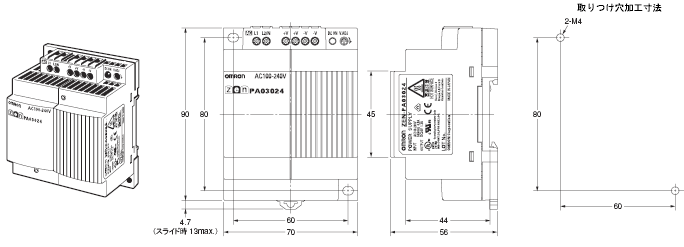

本体

形ZEN-PA03024

ZEN-PA03024 外形寸法 1

レール取りつけ用別売品

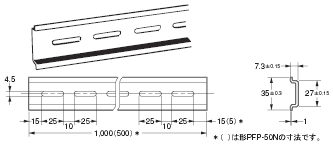

支持レール

形PFP-100N

形PFP-50N

ZEN-PA03024 外形寸法 3

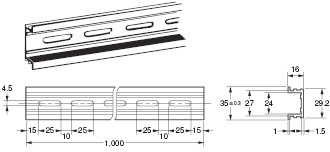

支持レール

形PFP-100N2

ZEN-PA03024 外形寸法 4

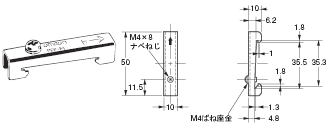

エンドプレート

形PFP-M

ZEN-PA03024 外形寸法 5

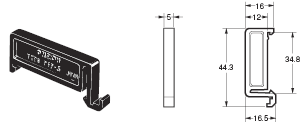

スペーサ

形PFP-S

ZEN-PA03024 外形寸法 6
