(単位:mm)

指定なき寸法公差:公差等級 IT16

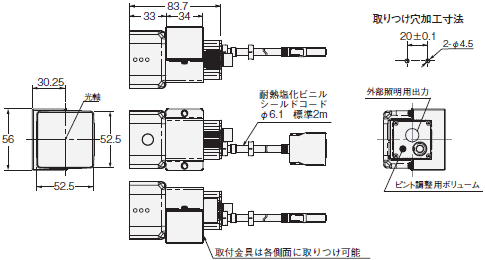

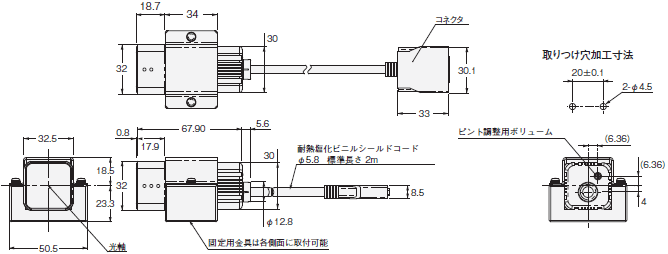

センサヘッド

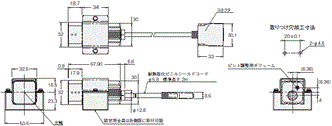

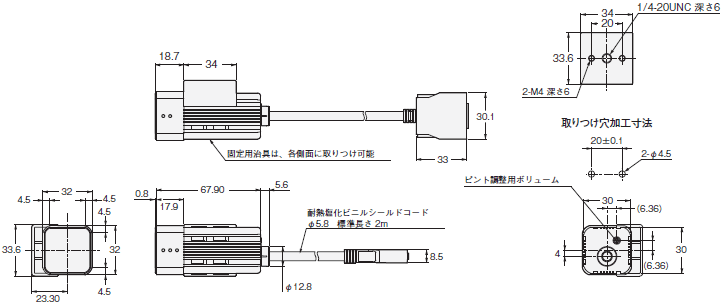

形ZFV-SC10

ZFV-C 外形寸法 3

形ZFV-SC10R

ZFV-C 外形寸法 4

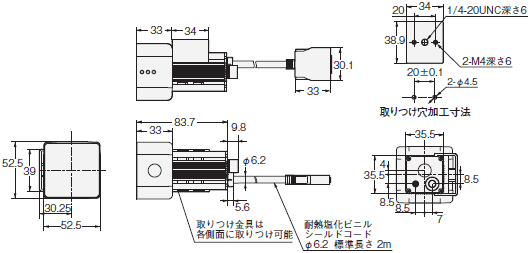

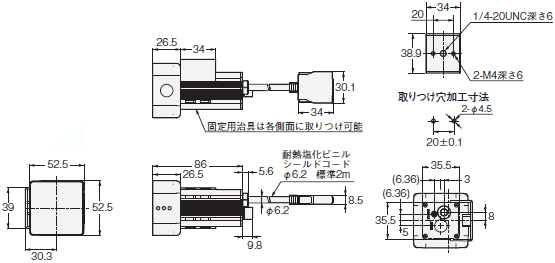

形ZFV-SC50
形ZFV-SC50W

ZFV-C 外形寸法 5

形ZFV-SC50R

ZFV-C 外形寸法 6

形ZFV-SC90
形ZFV-SC90W

ZFV-C 外形寸法 7

形ZFV-SC90R

ZFV-C 外形寸法 8

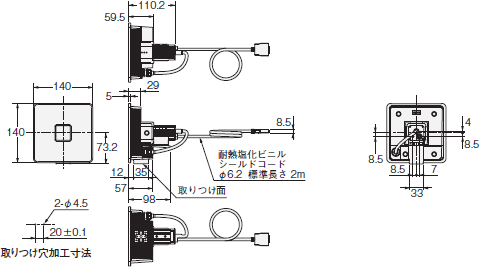

形ZFV-SC150
形ZFV-SC150W
形ZFV-SC150R

ZFV-C 外形寸法 9

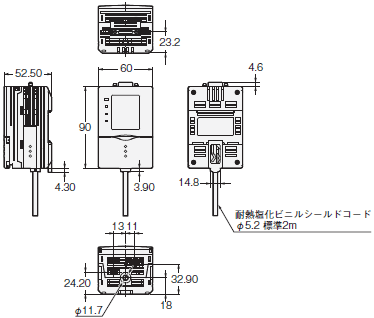

アンプユニット

形ZFV-CA□□

ZFV-C 外形寸法 11

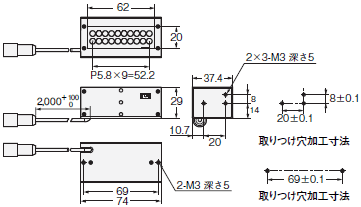

オプション照明

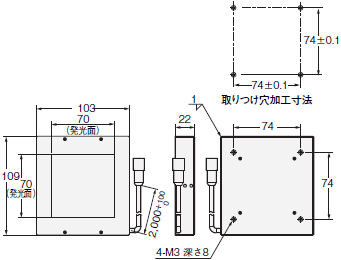

形ZFV-LTL01

ZFV-C 外形寸法 13

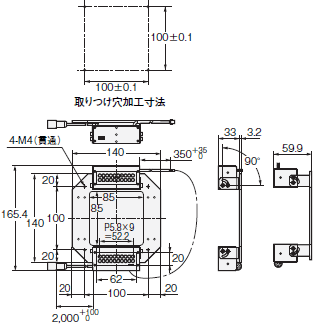

形ZFV-LTL04

ZFV-C 外形寸法 14

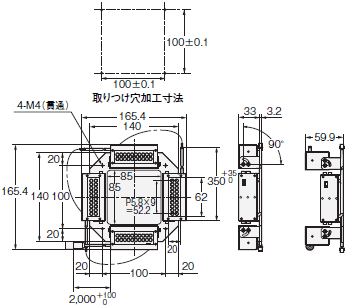

形ZFV-LTL02

ZFV-C 外形寸法 15

形ZFV-LTL02

ZFV-C 外形寸法 16
