| 種類 | 標準型 | L型 | F型 | R型 | U型 | |
|---|---|---|---|---|---|---|
| NPN |
コード引き 出しタイプ |
形EE-SX910-R | 形EE-SX911-R | 形EE-SX912-R | 形EE-SX913-R | 形EE-SX914-R |
| PNP |
コード引き 出しタイプ |
形EE-SX910P-R | 形EE-SX911P-R | 形EE-SX912P-R | 形EE-SX913P-R | 形EE-SX914P-R |
| 検出距離 | 5mm（溝幅） | |||||
| 標準検出物体 | 1.2×0.8mm以上の不透明体 | |||||
| 応差 | 0.025mm以下 ＊1 | |||||
|
光源 （ピーク発光 波長） |
GaAs 赤外発光ダイオード（940nm） | |||||
| 表示灯 | 入光時点灯（橙色発光ダイオード） | |||||
| 電源電圧 | DC5～24V±10% リップル（p-p）10%以下 | |||||
| 消費電流 | 21mA以下 | |||||
| 制御出力 | 負荷電源電圧：DC5～24V 負荷電流：50mA以下 オフ電流：0.5mA以下 残留電圧：1.0V以下（負荷電流50mAの時）、0.4V以下（負荷電流5mAの時） |
|||||
| 保護回路 | 電源逆接続保護 出力逆接続保護 出力過電流保護（NPNタイプのOUT2のみ働きます） | |||||

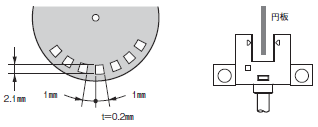

| 応答周波数 | 1kHz以上（平均値は3kHz） ＊2 | |||||
| 使用周囲照度 | 受光面照度 蛍光灯：1000lx以下 | |||||
| 周囲温度範囲 | 動作時：−25～＋55℃ 保存時：−30～＋80℃（氷結・結露なし状態） | |||||
| 周囲湿度範囲 | 動作時：5～85%RH 保存時：5～95%RH（氷結･結露なし状態） | |||||
| 振動（耐久） | 10～2,000Hz（ピーク加速度 150m/s2） 片振幅：0.75mm X、Y、Z各方向 2.5h（15min周期 10サイクル）] |
|||||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向：3回 | |||||
| 保護構造 | IP50 IEC60529規格 | |||||
| 接続方式 | コード引き出しタイプ（標準コード長 1m） | |||||
|
質量 （梱包状態） |
コード引き 出しタイプ |
約17g | ||||
| 材質 |
ケース・ カバー |
ポリブチレンテレフタレート（PBT） | ||||
| 投・受光部 | ポリカーボネート（PC） | |||||
