K8AB-TH

温度警報器

K8AB-TH

小型・スリムで、温度警報・監視に最適

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

カートを見る

この商品について

関連情報

情報更新 : 2010/11/15

定格

電源電圧 AC100～240V 50/60Hz AC24V 50/60Hz/DC24V
許容電圧変動範囲 定格電圧の85～110％
消費電力 5VA以下 2W以下（DC24V）、 4VA以下（AC24V）
センサ入力 形K8AB-
TH11S 		熱電対 ： K、 J、 T、 E　白金測温抵抗体 ： Pt100
形K8AB-
TH12S 		熱電対 ： K、 J、 T、 E、 B、 R、 S、 PLⅡ
出力リレー 1cリレー×1（AC250V 3A 抵抗負荷）
外部入力
（ラッチ
リセット用） 		有接点入力 ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力 ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約10mA
設定方式 ロータリタイプディップスイッチ設定（3連）
LED表示 電源（PWR） ： 緑色LED、 リレー出力（ALM） ： 赤色LED
その他の機能 警報モード（上限/下限警報）、 出力のノーマルON/OFF切替、 出力ラッチ機能、 設定プロテクト機能
温度単位°C/ ゜ F
使用周囲温度 -10～＋55°C（ただし、 結露または氷結しないこと）
使用周囲湿度 相対湿度25～85％
保存温度 -25～＋65°C（ただし、 結露または氷結しないこと）

性能

設定精度 ±2.0%FS
ヒステリシス幅 2℃
出力
リレー 		抵抗負荷 AC250V 3A（cosΦ ＝1）　DC30V 3A（L/R＝0ms）
誘導負荷 AC250V 1A（cosΦ ＝0.4）　DC30V 1A（L/R＝7ms）
最小適用負荷 DC5V 10mA
接点電圧の最大値 AC250V
接点電流の最大値 AC3A
開閉容量の最大値 1,500VA
機械的寿命 1,000万回
電気的寿命 メーク5万回、 ブレーク3万回
サンプリング周期 500ms
絶縁抵抗 充電部端子と露出した非充電部間 ： 20MΩ（500V）
充電部端子相互間（入力−出力−電源端子間） ： 20MΩ（500V）
接点間（開放） ： 20MΩ（500V）
耐電圧 AC2,000V 50または60Hz 1min.（異極充電部端子）
耐振動 10～55Hz 50mm/s2 3軸方向 5min×10掃引
耐衝撃 150m/s2 （ただし、 リレー接点は100m/s2 ） 3軸6方向 各3回
質量 130g
保護構造 IP20
メモリ保護 不揮発性メモリ（書込回数 ： 20万回）
対応
規格 		適合規格 EN61010-1
設置環境（汚染度2、 過電圧カテゴリⅡ）
EMC EN61326
安全規格 UUL61010-1、 CAN/CSA-C22.2 No.1010.1（ULにて評価）、KOSHA認証
EMC EMI EN61326　
放射妨害電界強度　EN55011 Group1 classA
雑音端子電圧　EN55011 Group1 classA
EMS EN61326　
静電気放電イミュニティ EN61000-4-2 ： 4kV接触（レベル2）、8kV気中（レベル3）
電界強度イミュニティ EN61000-4-3 ：
10V/m AM変調（80MHz～1GHz、 1.4GHz～2GHz）（レベル3）
バーストノイズイミュニティ EN61000-4-4 ：2kV 電源線（レベル3）、
2kV 出力線（リレー出力）（レベル4）、1kV 測定線、I/O信号線（レベル4）
伝導性ノイズイミュニティ EN61000-4-6 ： 3V（0.15～80MHz）（レベル3）
サージイミュニティ EN61000-4-5 ：
1kV線間（電源線、出力線（リレー出力））（レベル2） 、
2kV大地間（電源線、出力線（リレー出力））（レベル3）
商用周波数磁界イミュニティ EN61000-4-8 ： 30A/m（50Hz） 連続時間
電圧ディップ/電断イミュニティ EN61000-4-11 ： 0.5周期、 100%（定格電圧）
端子ねじ締めつけトルク 0.54～0.55N・m
圧着端子 単線2.5mm2 ×2本、 絶縁スリーブ付圧着端子1.5mm2 ×2、 共締め可能
ケース外装色 マンセル5Y8/1（アイボリー）
ケース材質 ABS樹脂（自己消化性樹脂）
取りつけ DINレール取りつけ、 またはM4ねじ取りつけ
外形寸法 22.5（W）×90（H）×100（D）mm

設定範囲

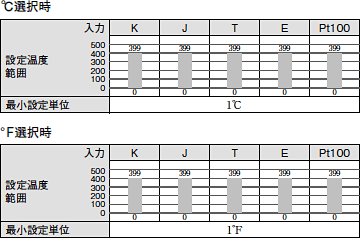

形K8AB-TH11S

K8AB-TH 定格/性能 7

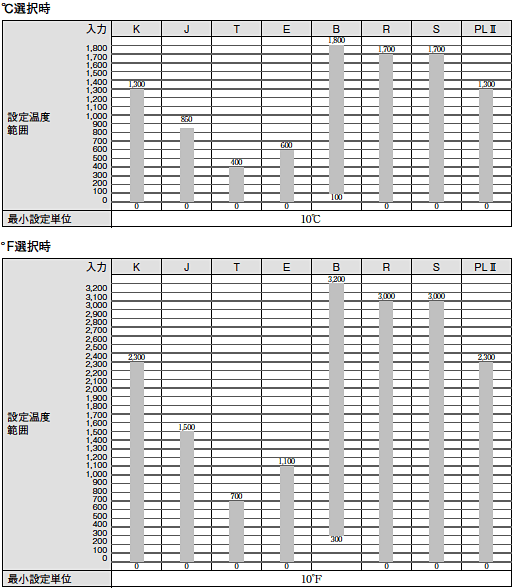

形K8AB-TH12S

K8AB-TH 定格/性能 9
