E5ZN

モジュール型温度調節器

E5ZN

横幅22.5mmの超スリム型。装置・設備に合わせたシステム拡張が自在

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

カートを見る

この商品について

関連情報

情報更新 : 2017/04/03

定格

電源電圧 DC24V
許容電圧変動範囲 電源電圧の85～110%
消費電力 約3W
センサ入力 熱電対：K、J、T、E、L、U、N、R、S、B
非接触温度センサ（形ES1Bシリーズ）：10～70℃、60～120℃、115～165℃、
140～260℃
電圧入力：0～50mV
白金測温抵抗体：Pt100、JPt100
制御出力 電圧出力
（SSR駆動用）		 出力電圧DC12V±15%（PNP）、最大負荷電流21mA、短絡保護回路付き
トランジスタ出力 最大使用電圧DC30V、最大負荷電流100mA、残留電圧1.5V以下、漏れ電流0.4mA以下
電流出力 電流出力範囲DC4～20mA/DC0～20mA、負荷350Ω以下 ＊1
補助出力 トランジスタ出力 シンクタイプ 最大使用電圧DC30V、最大負荷電流50mA
残留電圧1.5V以下、漏れ電流0.4mA以下
ソースタイプ
リニア電圧出力 電圧出力範囲 DC1～5V/DC0～5V、負荷10kΩ以上
イベント
入力		 有接点 ON：1kΩ以下、OFF：100kΩ以上 流出電流：約7mA
無接点 ON：残留電圧1.5V以下、
OFF：漏れ電流0.1mA以下
入力制御点数 入力点数2点、制御点数2点
設定方式 通信または、専用設定表示器（形E5ZN-SDL ＊2）による
制御方式 2自由度PIDまたはON/OFF制御
その他の機能 ヒータ断線検知機能、伝送出力機能、イベント入力によるマルチSPまたはRUN/STOP
切換え
使用周囲温度 -10～+55℃（ただし、結露または氷結しないこと）/
3年保証時：-10～+50℃（ただし、結露または氷結しないこと）
使用周囲湿度 相対湿度25～85%
保存温度 -25～+65℃（ただし、結露または氷結しないこと）

注. インバータの出力を電源として使用しないでください。（温度調節器（デジタル調節計） 共通の注意事項参照）
＊1. サイクルコントロールユニット形G32A-EA（オムロン製 負荷インピーダンス352Ω）は使用可能です。
＊2. 2017年3月に受注終了しました。

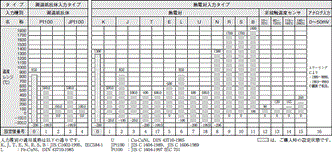

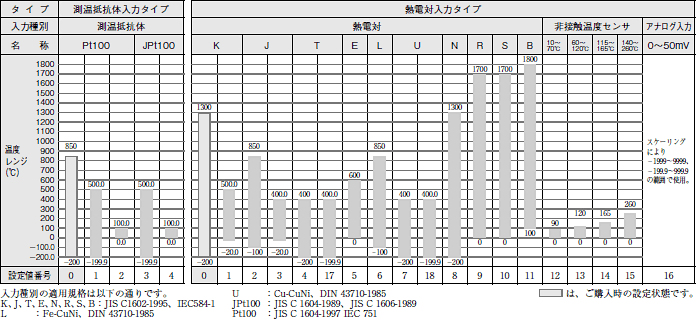

入力レンジ

測温抵抗体入力タイプ／熱電対入力タイプ

E5ZN 定格/性能 4

性能

測定精度 熱電対：（指示値の±0.5％または±1°Cの大きい方）± 1ディジッ ト以下 ＊1
白金測温抵抗体：（指示値の±0.5％または±1°Cの大きい方）±1ディジット以下
アナログ入力：±0.5％FSまたは±1ディジット以下
CT入力：±5％FS±1ディジット以下
温度の影響 熱電対入力（R、S、B）：（±1％PVまたは±10°Cの大きい方）±1ディジット以下
その他の熱電対入力：（±1％PVまたは±4°Cの大きい方）±1ディジット以下
＊ Kセンサの−100°C以下は±10°C以内
白金測温抵抗体入力：（±1％PVまたは±2°Cの大きい方）±1ディジット以下
アナログ入力：（±1％FS）±1ディジット以下
電圧の影響
伝送出力 精度：±0.5％FS ＊2
調節感度 0.1～999.9EU（0.1EU単位） ＊3
比例帯（P） 0.1～999.9EU（0.1EU単位） ＊3
積分時間 （I ） 0～3999s（1s単位）
微分時間（D） 0～3999s（1s単位）
制御周期 1～99s（1s単位）
マニュアルリセット値 0.0～100.0％（0.1％単位）
警報設定範囲 −1999～9999（小数点位置は入力種別による）
サンプリン グ周期 500ms
絶縁抵抗 20MΩ以上（DC500Vメガにて）
耐電圧 AC600V 50または60Hz 1min（異極充電部端子）
耐振動 10～55Hz 10m/s2 3軸方向 2h
耐衝撃 最大150m/s29 3軸6方向 各3回
質量 温度調節器 約90g
ベースユニット（18） 約80g
ベースユニット（24） 約100g
保護構造 温度調節器 IP00
ベースユニット IP00
メモリ保護 EEPROM（不揮発性メモリ）（書込回数：10万回）
安全規格 ＊4 UL3121-1、 CSA C22.2、 No.1010-1

＊1. T、Nの－100℃以下とU、Lは、±2℃±1ディジット以下。Bの400℃以下は規定なし。R、Sの200℃以下は±3℃±1ディジット以下。
＊2. DC0～20mA選択時、0～4mAは、±0.5％FS＋0.7mADC0～5V選択時、0～1Vは、±0.5％FS＋0.175V
＊3. EUとは工業量単位（Engineering Unit）です。
＊4. EN61326クラスAの雑音端子電圧の規格を満足させるために本体にできるだけ近いDC電源ラインに、ノイズフィルタ（デンセイラムダ製MXB-1206-33または相当品）を挿入してください。

通信性能（上位通信）

伝送路接続 RS-485マルチポイント
通信方式 RS-485（2線式半二重）
同期方式 調歩同期
通信速度 ＊ 4800、【9600】、19200、38400bps
伝送コード ASCII
データビット長 ＊ 【7】、8ビット
ストップビット長 ＊ 1、【2】ビット
誤り検出 ＊ 垂直パリティ（なし、 【偶数】、 奇数）
BCC（ブロックチェックキャラクタ）
フロー制御 なし
インターフェース RS-485
リトライ機能 なし
並列接続数 16ユニット（32ch）

＊ 上位通信は、通信速度、データビット長、ストップビット長、垂直パリティの設定をそれぞれ独立に設定できます。
　　【】は初期値です。

設定表示器（別売） ＊

電源電圧 DC24V
許容電圧変動範囲 電源電圧の85～110％
消費電力 約1W
指示方式 7セグメントデジタル表示および単発光表示
使用周囲温度 −10～＋55°C（ただし、結露または氷結しないこと）
3年保証時：−10～＋50°C（ただし、結露または氷結しないこと）
使用周囲湿度 相対湿度25～85％
保存温度 −25～＋65°C（ただし、結露または氷結しないこと）
通信方式 RS-485（半二重）
通信フォーマット 専用フォーマット
絶縁抵抗 20MΩ以上（DC500Vメガにて）
耐電圧 AC1,500V 50または60Hz 1min（異極充電部端子）
耐振動 10～55Hz 20m/s2 3軸方向 2h
耐衝撃 最大300m/s2 3軸6方向 各3回
保護構造 前面：IP50、リアケース：IP20、端子部：IP00
メモリ保護構造 EEPROM（不揮発性メモリ）（書込回数：10万回）
質量 約100g（取りつけ金具：約10g）

＊ 形E5ZN-SDLは2017年3月に受注終了しました。

電流検出器（CT）（別売）

耐電圧 AC1,000V（1min）
耐振動 50Hz、 98m/s2
質量 約11.5g（形E54-CT1）、 約50g（形E54-CT3）
付属品（形E54-CT3のみ） 接触子（2個）、プラグ（2個）

ヒータ断線警報

最大ヒータ電流 単相 AC50A ＊1
ヒータ電流値指示精度 ±5％FS±1ディジット以下
ヒータ断線警報設定範囲 0.0～50.0A（0.1A単位） ＊2
検出最小ON時間 190ms ＊3

＊1. 三相ヒータの断線検出をする場合、形K8AC-H（デジタルヒータ断線警報器）をご使用ください。
＊2. 0.0Aに設定するとヒータ断線警報は常にOFFとなり、50.0Aに設定すると常にONとなります。
＊3. 制御出力のON時間が190ms未満のときは、ヒータの断線検出とヒータ電流値の測定は行いません。
