2023/10 受注終了

E32-HB04, E3X-DAT□-S

通過カウントセンサ

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

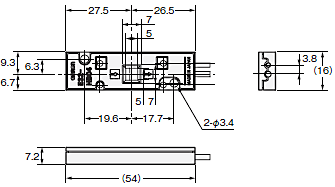

ヘッドユニット
形E32-HB04

E32-HB04, E3X-DAT□-S 外形寸法 3

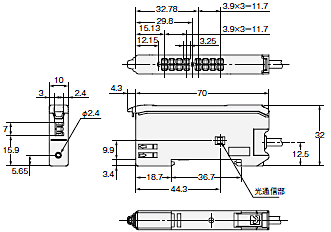

アンプユニット
コード引き出しタイプ
形E3X-DAT11-S
形E3X-DAT41-S

E32-HB04, E3X-DAT□-S 外形寸法 4

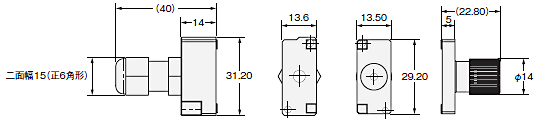

パイプアタッチメント
形E39-K12

E32-HB04, E3X-DAT□-S 外形寸法 6
